FAQ 5723 | Grundwasserabsenkung | Ergebnisvergleich

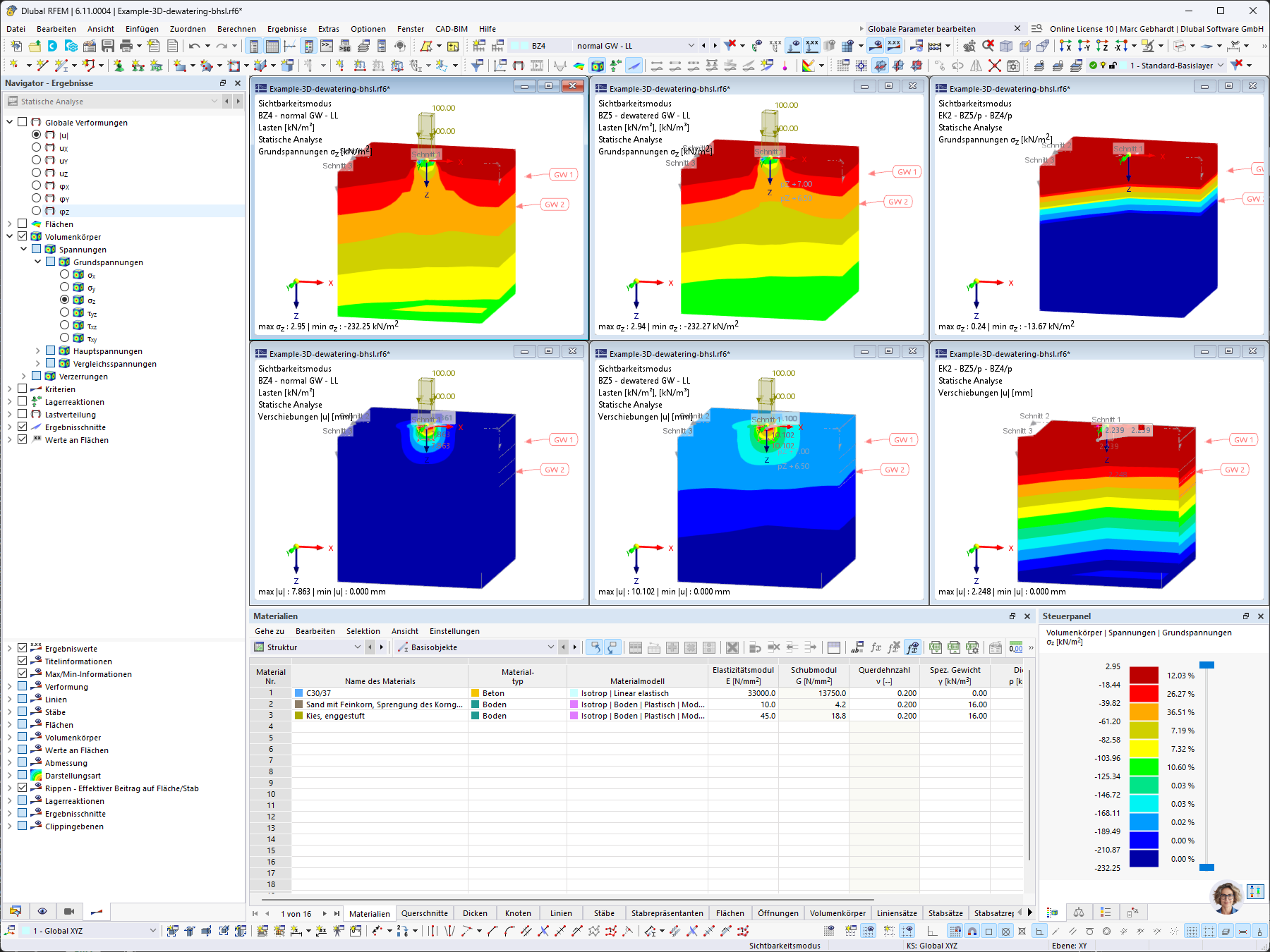

Das Bild zeigt die Ergebnisse mit und ohne Grundwasserabsenkung der aufgebrachten Nutzlast. Die linke Spalte zeigt den Zustand mit normalem Grundwasserspiegel, die mittlere Spalte mit abgesenktem Grundwasserspiegel und die rechte Spalte die Differenz. Die obere Reihe zeigt hierbei die vertikal Normalspannungen (in z-Richtung) und die untere Reihe die Gesamtverformungen.
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 28 |
| Anzahl Linien | 44 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 23 |
| Anzahl Volumenkörper | 4 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 1600.000 t |
| Abmessungen (metrisch) | 11.000 x 10.000 x 11.000 m |
| Abmessungen (imperial) | 36.09 x 32.81 x 36.09 feet |
