Vergleich des Hanji-Hausmodells mit der Verformungsanalyse

Es werden zwei Modelle eines Hauses mit Struktur- und Verformungsansichten präsentiert, um die Auswirkungen der Last zu veranschaulichen.

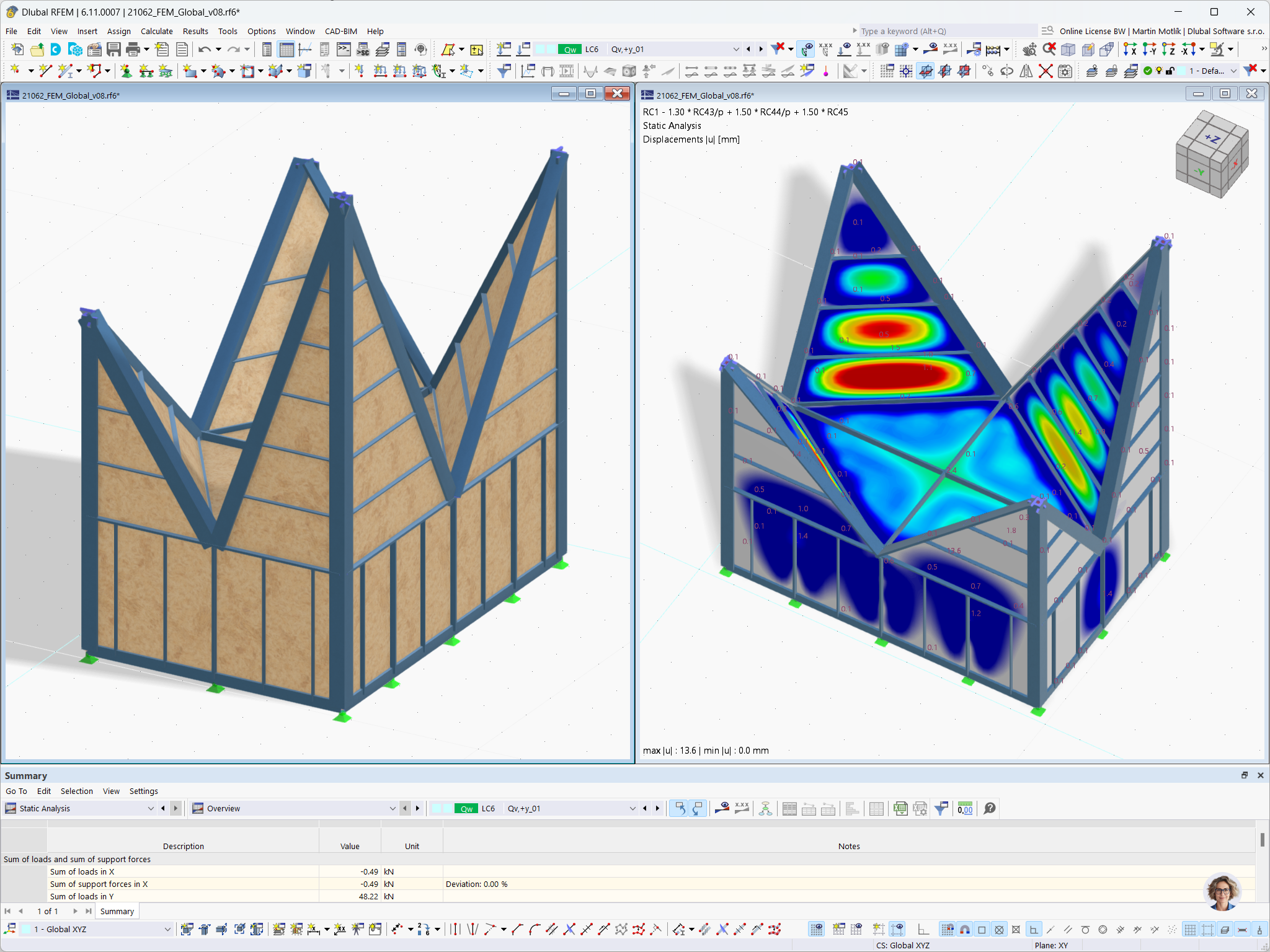

Das Bild zeigt zwei Versionen des Hanji-Hausmodells. Während die linke Seite das Tragwerksmodell zeigt, werden auf der rechten Seite die globalen Verformungsergebnisse unter Lastbedingungen dargestellt. Durch diesen Vergleich wird die strukturelle Reaktion auf aufgebrachte Lasten visuell veranschaulicht.
Verwendet in
3D-Modell
Kein Download möglich Kundenprojekt / Nur Ansicht
Mehr über 3D-Modell
Spezifikationen
Anzahl Knoten 113
Anzahl Linien 200
Anzahl Stäbe 191
Anzahl Flächen 52
Anzahl Volumenkörper 0
Anzahl Lastfälle 6
Anzahl Lastkombinationen 6
Anzahl Ergebniskombinationen 17
Gesamtgewicht 7,630 t
Abmessungen (metrisch) 9,000 x 11,480 x 6,000 m
Abmessungen (imperial) 29.53 x 37.66 x 19.69 feet
