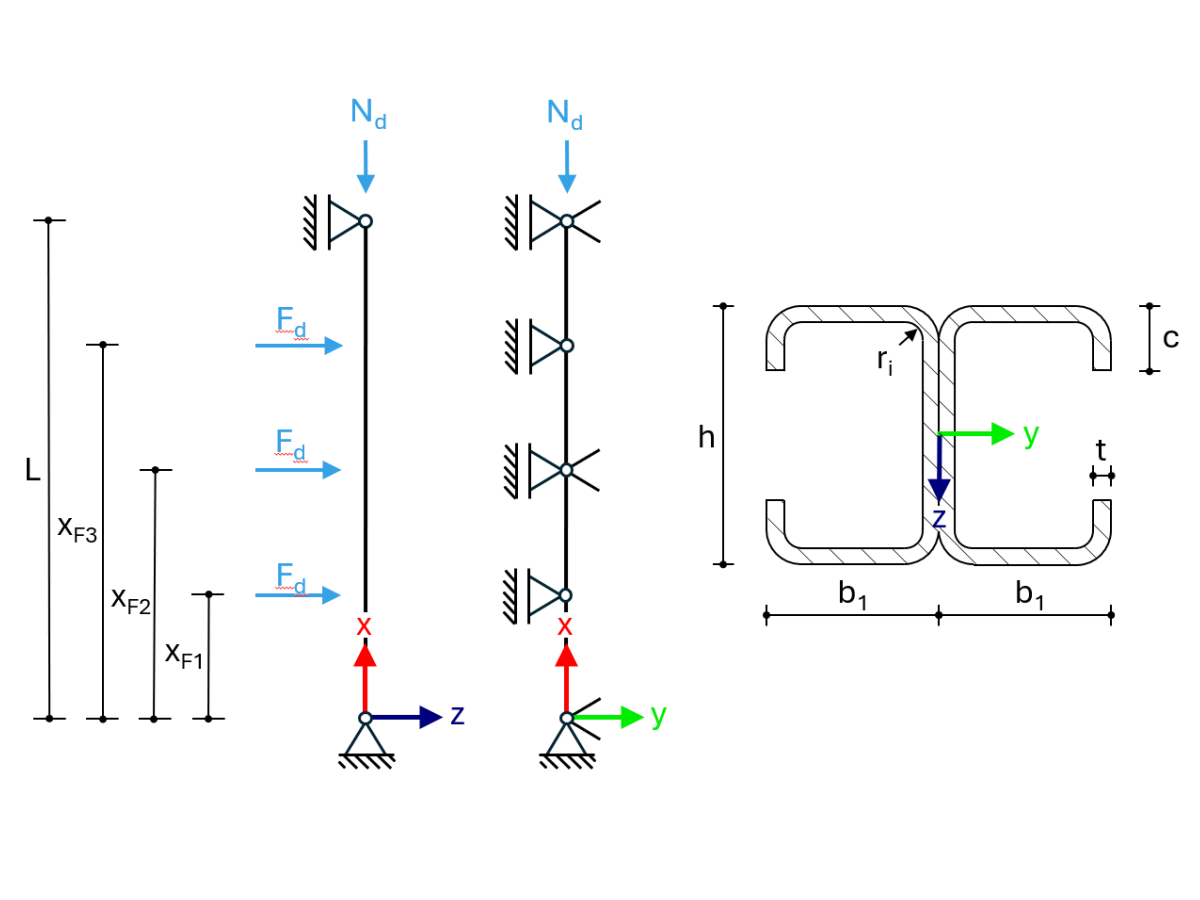

System und Belastung
Das Bild zeigt eine Rahmenstütze mit Belastung. Die Stütze ist in z-Richtung als einfach gelagerter Träger ausgebildet. In den Drittelspunkten der Stützenhöhe ist sie in y-Richtung seitlich gehalten. Zusätzlich ist in der Stützenmitte die Verdrehung um die x-Achse verhindert.
Der Querschnitt besteht aus zwei C-Profilen, die Rücken an Rücken angeordnet und durch Schraubenpaare im Stegbereich miteinander verbunden sind. Die Verbindung ist so ausgeführt, dass ein lokales Beulen über die gesamte Stegbreite nicht verhindert wird.
Die Stütze wird durch eine axiale Druckkraft sowie drei Querlasten beansprucht.
