Modalanalyse eines 6-stöckigen BSP-Gebäudes in Modena

Statikmodell eines 6-stöckigen Gebäudes aus Brettsperrholz in Modena, Italien, mit Ergebnissen der Modalanalyse.

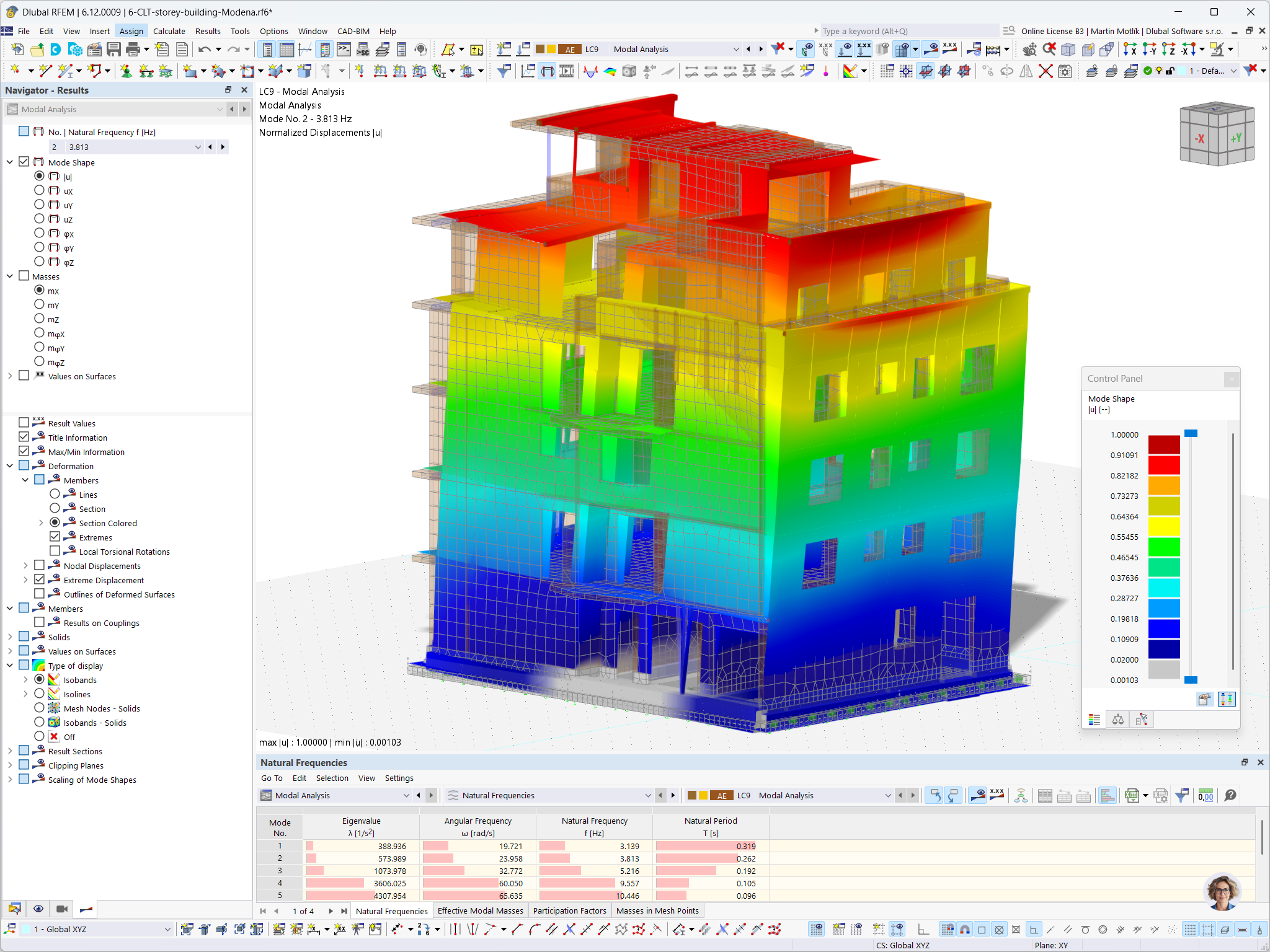

Das Bild zeigt ein Statikmodell eines sechsstöckigen Gebäudes aus Brettsperrholz (BSP) in Modena, Italien. Das Modell wurde mit der Software RFEM 6 erstellt, die für fortgeschrittene statische Berechnungen verwendet wird. Es veranschaulicht insbesondere die Ergebnisse einer Modalanalyse, die für die Bewertung des dynamischen Verhaltens der Konstruktion unerlässlich ist. Entwickelt von Ergodomus.
Verwendet in
3D-Modell
Kein Download möglich Kundenprojekt / Nur Ansicht
Mehr über 3D-Modell
Spezifikationen
Anzahl Knoten 733
Anzahl Linien 1125
Anzahl Stäbe 291
Anzahl Flächen 172
Anzahl Lastfälle 48
Anzahl Lastkombinationen 44
Anzahl Ergebniskombinationen 15
Gesamtgewicht 413,810 t
Abmessungen (metrisch) 16,083 x 17,999 x 19,175 m
Abmessungen (imperial) 52.77 x 59.05 x 62.91 feet
Programmversion 5.24.02
