6-stöckiges Gebäude aus Brettsperrholz in Modena, Italien

Entdecken Sie das sechsstöckige Wohngebäude aus Brettsperrholz in Modena, Italien – eine der höchsten Massivholzkonstruktionen des Landes. Erfahren Sie, wie maßgeschneiderte seismische Verbindungen, dynamische FEM-Analysen in RFEM und fortschrittliche BIM-Workflows eine sichere und effiziente Bauausführung in einer hochgradig erdbebengefährdeten Zone ermöglichten.

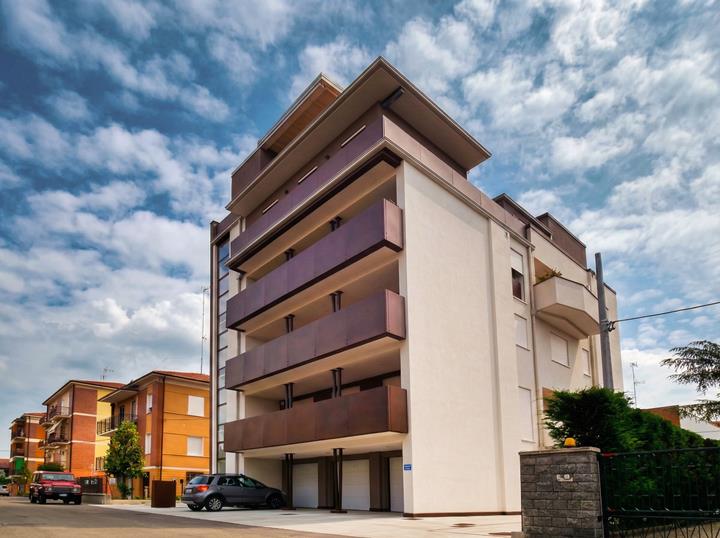

Sechsstöckiges BSP-Wohngebäude in Modena, Italien, entworfen für Erdbebensicherheit, das wegweisende Holztechnik demonstriert.

383x

Wohngebäude aus Brettsperrholz

Der Bau eines sechsstöckigen Holzgebäudes in einer der seismisch aktivsten Regionen Italiens stellte die Ingenieure vor erhebliche Herausforderungen. Modena wurde 2012 von einem schweren Erdbeben heimgesucht, daher war die Gewährleistung der Erdbebensicherheit des Gebäudes für dieses Projekt von entscheidender Bedeutung.

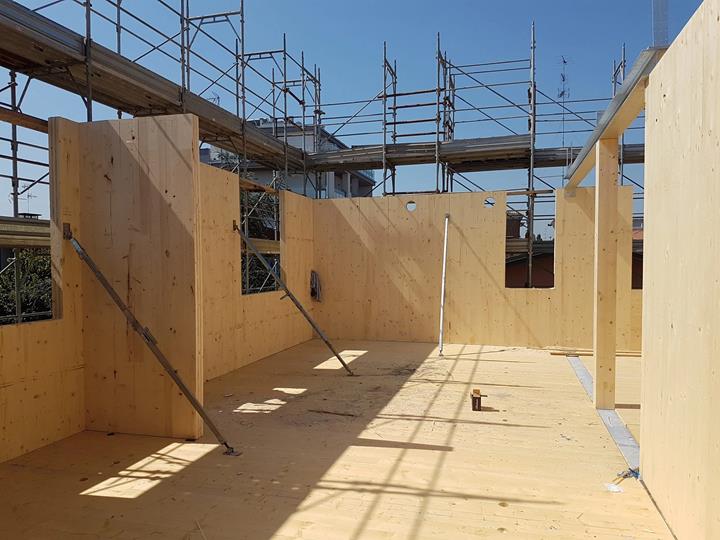

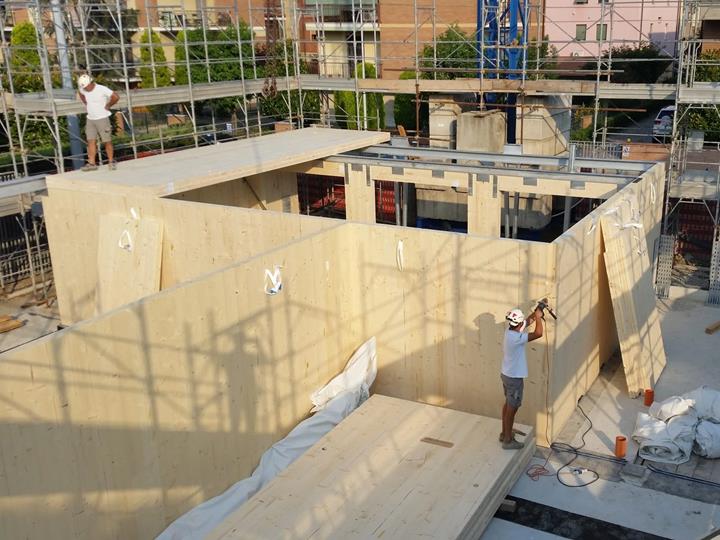

Das System zur Aufnahme der seitlichen Kräfte besteht vollständig aus Brettsperrholz, einschließlich der Aufzugs- und Treppenschächte. Diese Schächte wurden mit einzelnen Brettsperrholzplatten mit den Maßen 2,5 m × 15,5 m entworfen, um die erforderliche Steifigkeit und Festigkeit zu erreichen. Die Platten verlaufen durchgehend vom Erdgeschoss bis zum Dach. Der Transport und die Montage dieser außergewöhnlich großen Elemente erforderten eine spezielle Logistikplanung und präzise Kranarbeiten.

Das Projekt erforderte auch die Entwicklung maßgeschneiderter seismischer Verbindungen, die auf die spezifische Geometrie und die Lastpfade des Gebäudes zugeschnitten waren. Mithilfe der dynamischen FEM-Analyse in RFEM berechnete das Ingenieurteam die Kräfte zwischen den BSP-Wänden und den Stahlbetonfundamenten. Die Analyse ergab Zugkräfte von etwa 500 kN, was die beeindruckende Tragfähigkeit und Zuverlässigkeit der Holzkonstruktion unterstreicht.

Die strikte Einhaltung der Eurocode 8 stellte sicher, dass das Gebäude alle Standards für erdbebensicheres Bauen erfüllte.

Statische Berechnung und Bemessung

Das Ingenieurteam nutzte einen fortschrittlichen BIM-Workflow, um jede Phase des Projekts zu koordinieren und die vollständige Kontrolle über die Bemessungsgenauigkeit zu behalten. Die Fertigungszeichnungen wurden bis zum Detaillierungsgrad (LOD) 400 entwickelt, was eine präzise Vorfertigung und eine optimierte Montage vor Ort ermöglichte.

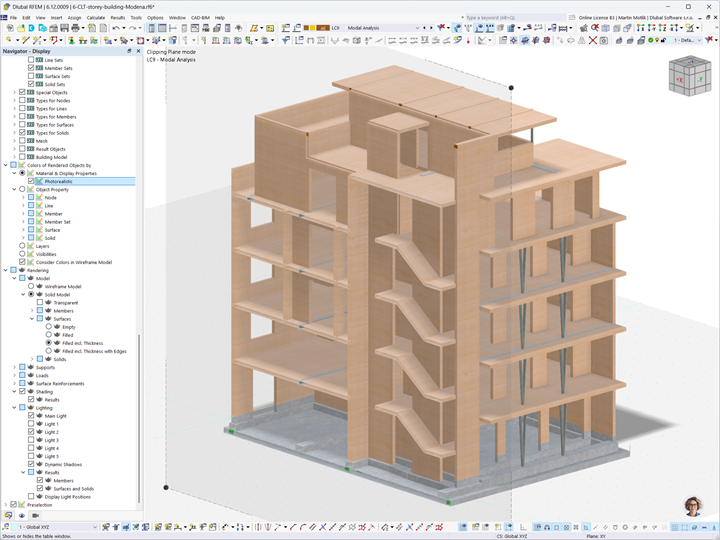

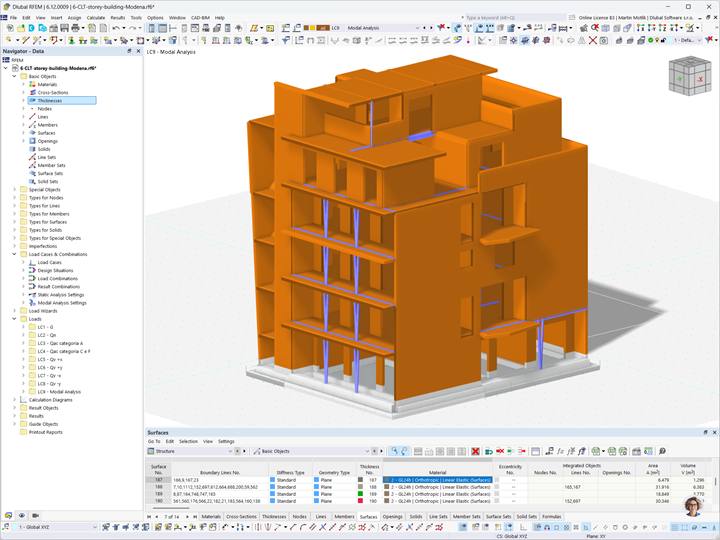

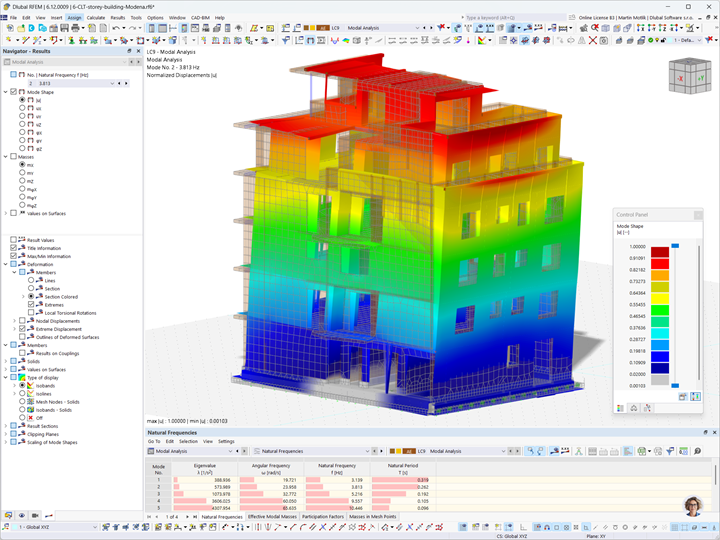

Die umfassende dynamische FEM-Analyse in RFEM spielte eine zentrale Rolle bei der Überprüfung der seismischen Leistungsfähigkeit des Gebäudes. Diese Berechnungen lieferten detaillierte Einblicke in das Verhalten der Brettsperrholzwände, der großflächigen vertikalen Platten und der maßgeschneiderten „erdbebensicheren” Stahlverbindungen.

Die BSP-Schächte, die aus einzelnen, durchgehenden Platten bestehen, sorgten für die primäre seitliche Stabilität des Gebäudes und gewährleisteten Steifigkeit und Lastübertragung über alle sechs Stockwerke hinweg. Es wurden maßgeschneiderte Verbinder und Verankerungssysteme entwickelt, um hohen Zugkräften standzuhalten und die Anforderungen des Eurocode 8 zu erfüllen, wodurch die Widerstandsfähigkeit der Konstruktion in einer hochseismischen Umgebung verstärkt wurde.
