Verformungsbild der Holzkonstruktion in RFEM

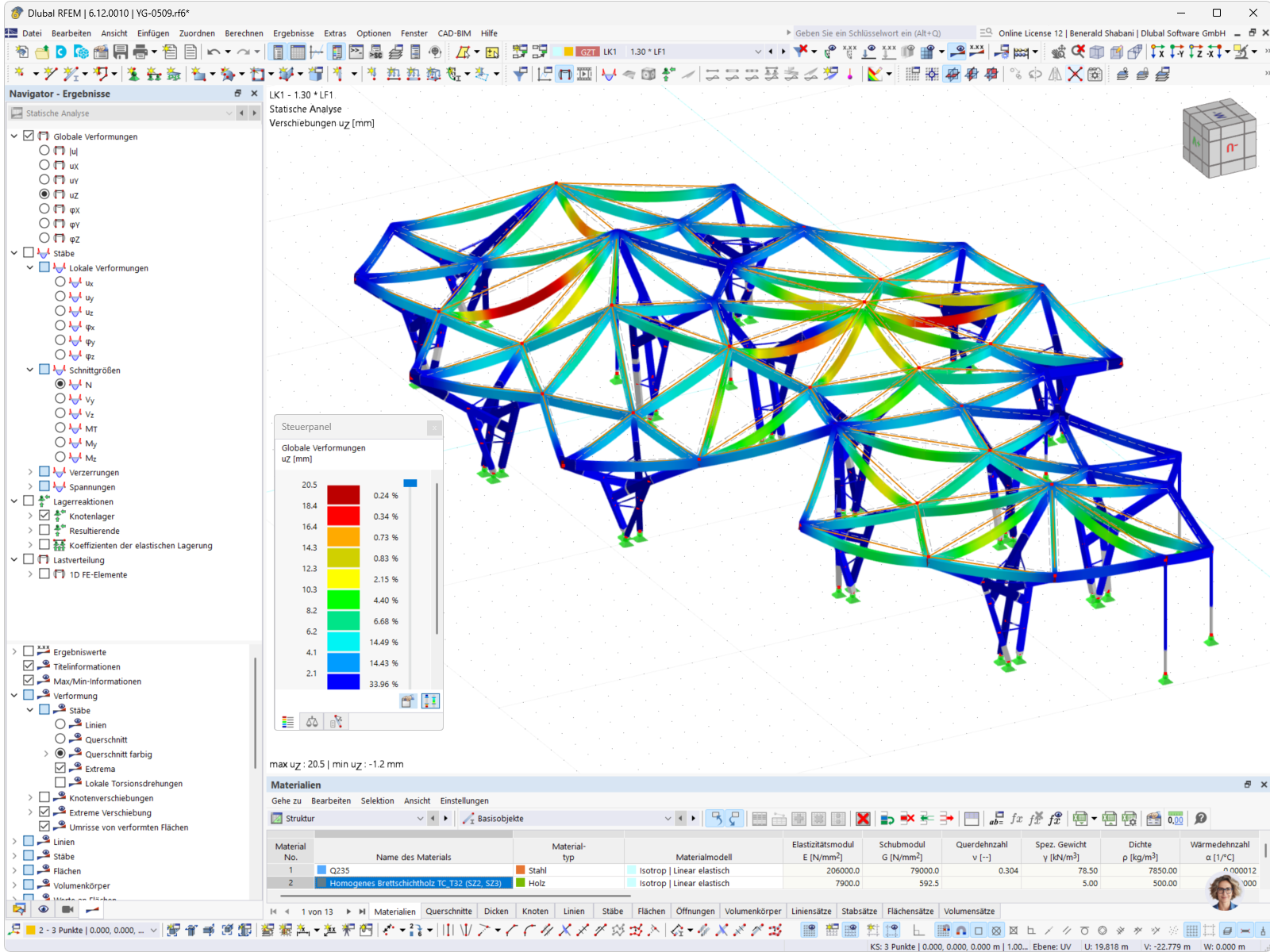

Visualisierung der Verformung einer Holzkonstruktion in RFEM, bereitgestellt von Nanjing Tech University. Diese Detailansicht zeigt potenzielle Schwachstellen und hilft bei der Strukturüberprüfung.
Dieses Bild zeigt das Verformungsbild einer Holzkonstruktion, erstellt mit der RFEM-Software. Solche Visualisierungen sind entscheidend für das Verständnis der Lastverteilung und der potenziellen Schwachstellen innerhalb der Struktur. Es wird eine detaillierte Darstellung der Verformungszustände geboten, was bedeutend für die Strukturüberprüfung und das Entwerfen von Verstärkungsmaßnahmen ist. Foto: ©Nanjing Tech University.
Verwendet in
3D-Modell
Kein Download möglich
Kundenprojekt / Nur Ansicht
Mehr über 3D-Modell
Spezifikationen
| Anzahl Knoten | 216 |
| Anzahl Linien | 274 |
| Anzahl Stäbe | 274 |
| Anzahl Flächen | 59 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 7 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 24.876 t |
| Abmessungen (metrisch) | 40.556 x 10.845 x 23.331 m |
| Abmessungen (imperial) | 133.06 x 35.58 x 76.55 feet |
