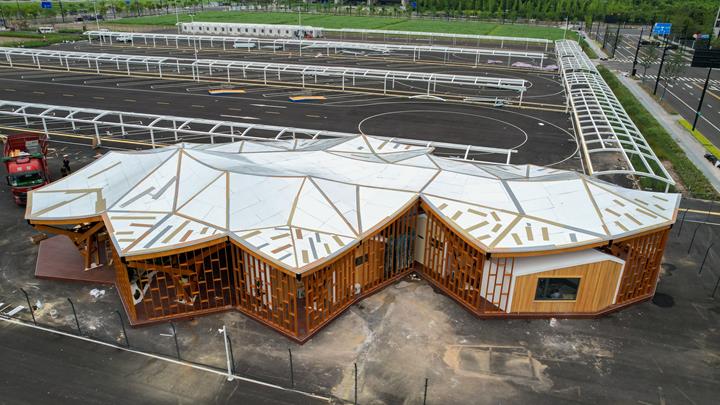

Als Servicezentrum für die Asienspiele bietet „Yungui“ Warte- und Ruhebereiche für Offizielle und Medienvertreter. Das Design des Projekts ist von der Stadtblume Hangzhous, dem Osmanthus, inspiriert und greift das Gestaltungskonzept „Osmanthusblüten, die über den Wolken hängen“ auf.

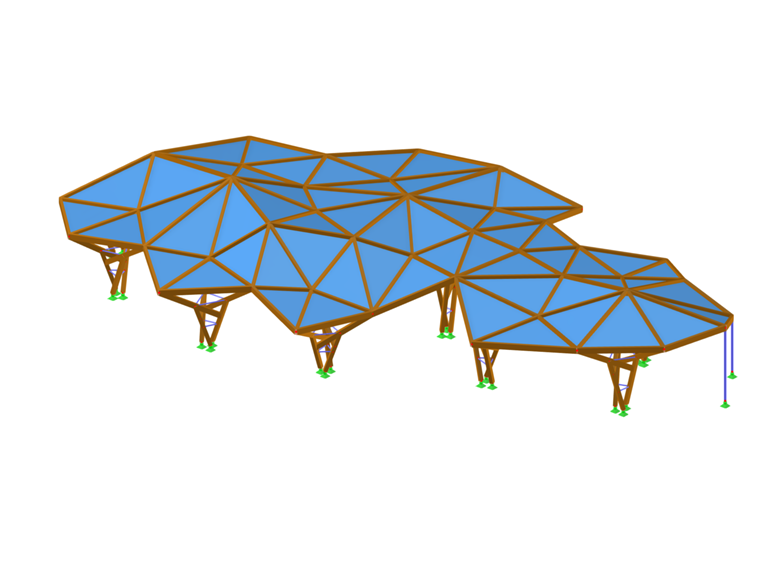

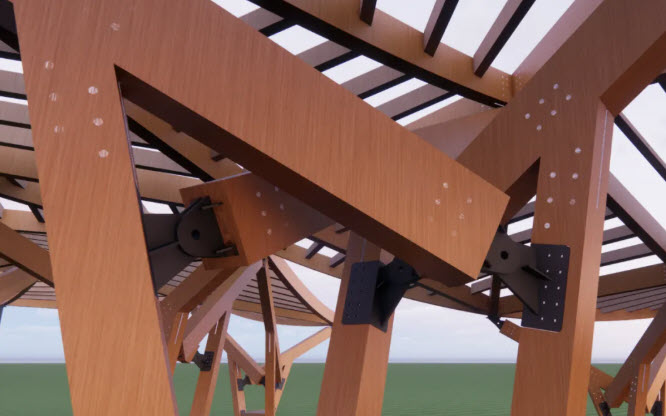

Die Tragkonstruktion dieses Projekts basiert auf einem System aus drei verleimten schrägen Holzstützen und drei, sich gegenseitig stützenden, Stahlfachwerkträgern. Die Verbindungsstellen zwischen Trägern und Stützen wurden von den Ingenieuren so konstruiert, dass sie die idealen mechanischen Eigenschaften eines Gelenks aufweisen.

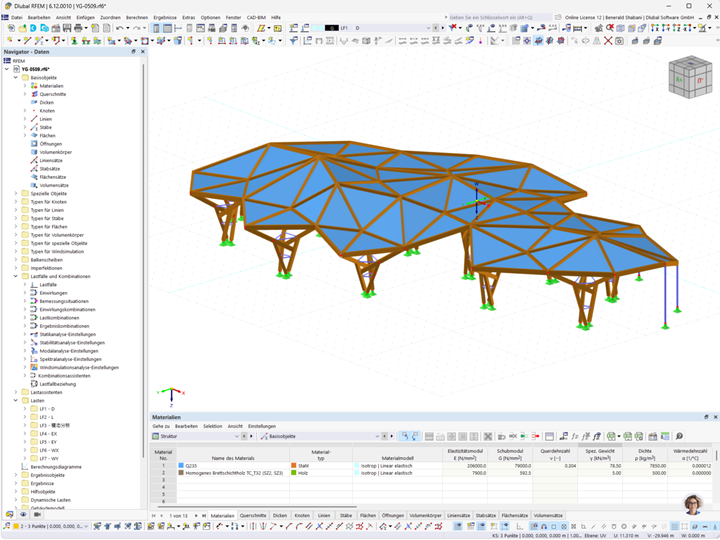

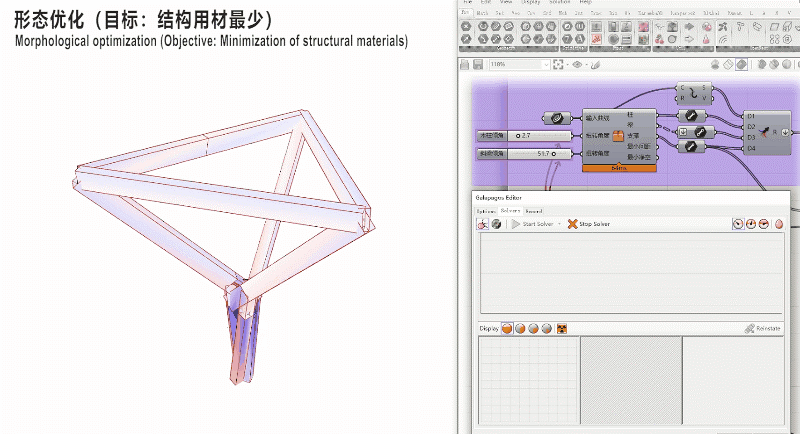

Nach Abschluss der Strukturoptimierung in Grasshopper konnten die Planer dank der Import-/Export-Schnittstelle zwischen RFEM und Rhino die Drahtgitterzeichnung der Struktur direkt aus Rhino in RFEM importieren.

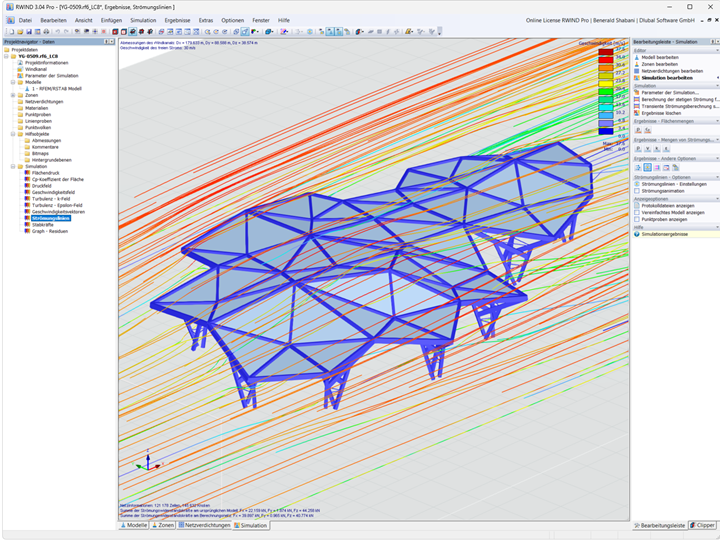

Nach dem Import in RFEM nutzten die Ingenieure RWIND, um numerische Windkanalsimulationen an der Struktur durchzuführen und so die Winddruckverteilung an der Oberfläche zu ermitteln.

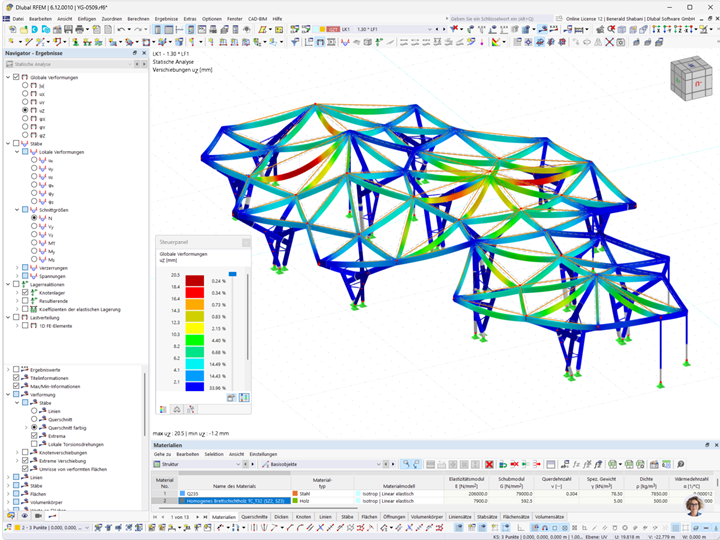

Im Anschluss wurde mithilfe des Add-Ons Holzbemessung die Festigkeit, Stabilität und Feuerbeständigkeit aller Holzkomponenten gemäß der chinesischen Normen GB 50005-2017 und GB/T 50708-2012 überprüft.
Zitat des Kunden: „Dieses Projekt demonstriert eindrucksvoll die Anwendbarkeit der Dlubal-Software im Bereich der Holzkonstruktionsplanung“.
| Ort | Qianjiang Century City 311215 Hangzhou China |
| Tragwerksplanung | Nanjing Tech University |
