KB 2030 | Netzkonvergenz Sicherheitsfaktor

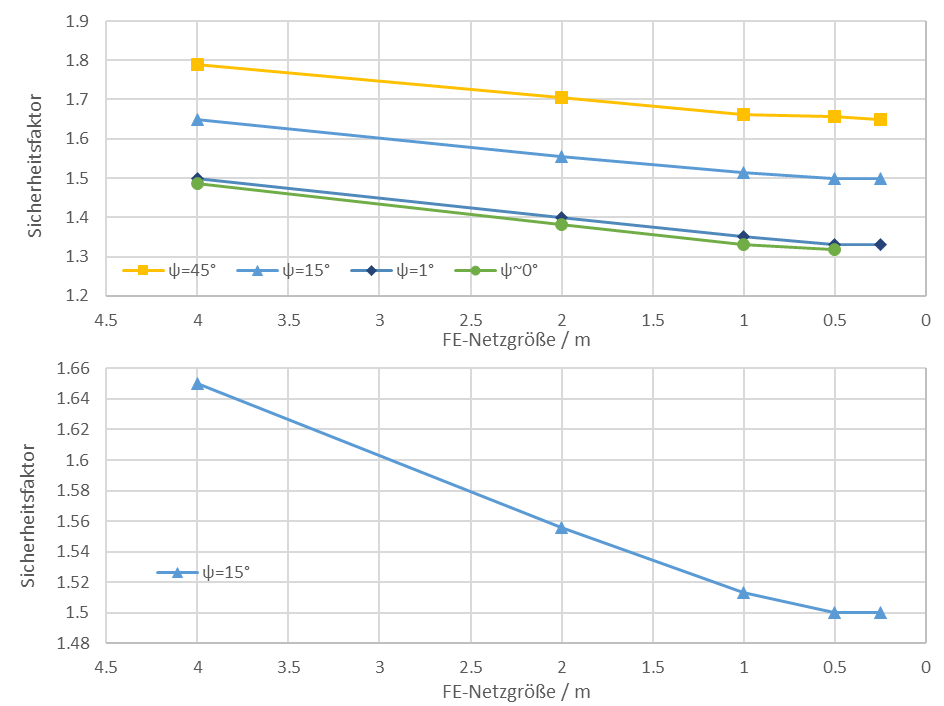

Gezeigt ist hier der Zusammenhang zwischen dem mittels Phi-C-Reduktion ermittelten Sicherheitsfaktor und der FE-Netzgröße für unterschiedliche Dilatanzwinkel am Beispiel einer gleichförmigen Böschung.
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 21 |
| Anzahl Linien | 32 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 15 |
| Anzahl Volumenkörper | 2 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 600.000 t |
| Abmessungen (metrisch) | 40.000 x 20.000 x 0.500 m |
| Abmessungen (imperial) | 131.23 x 65.62 x 1.64 feet |
