Vergleichsspannungen in RFEM

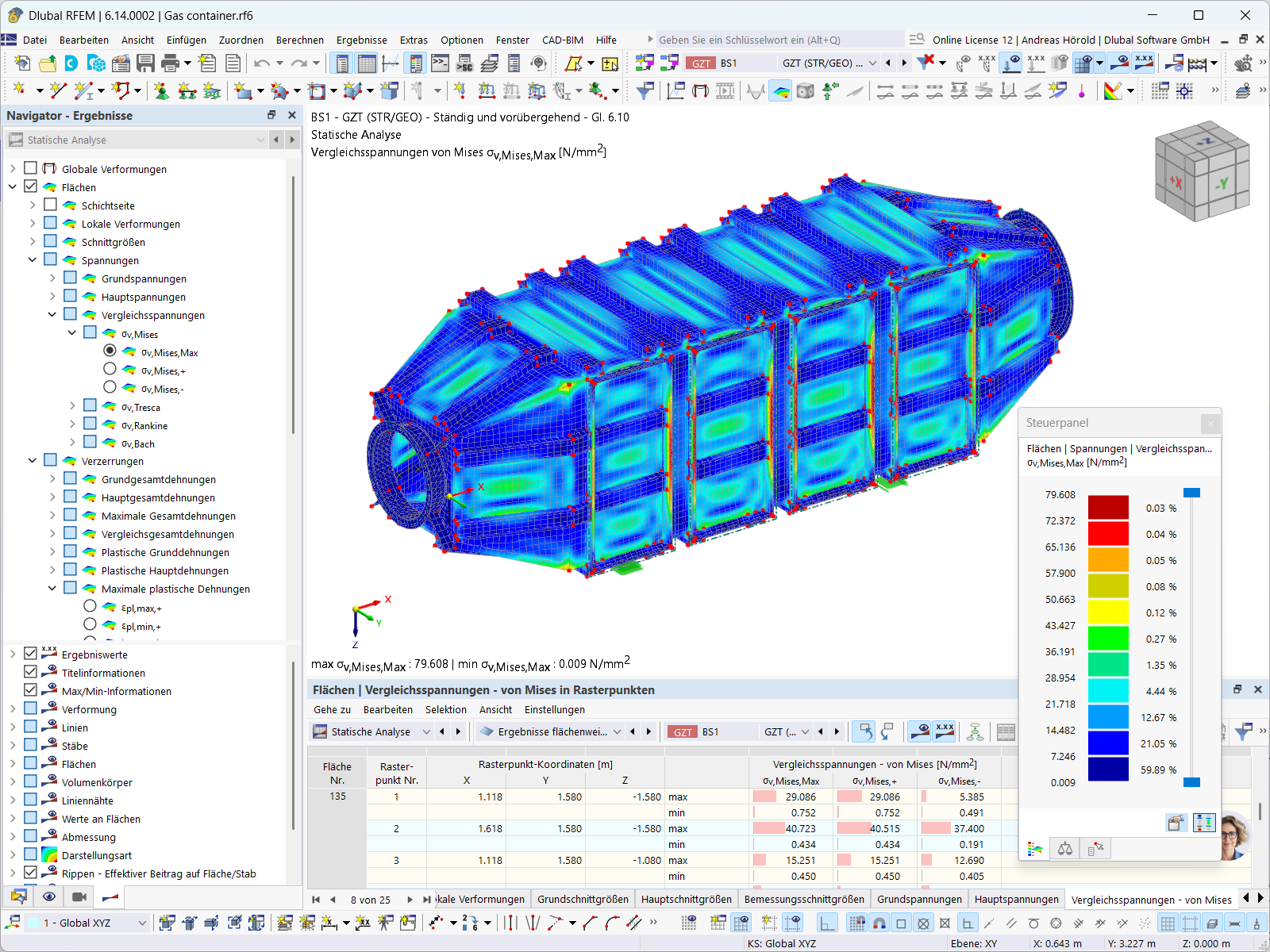

Detailansicht von Vergleichsspannungen in einem Finite-Elemente-Modell zur Tragwerksanalyse.
Das Bild zeigt eine Analyse der Vergleichsspannungen innerhalb einer Finite-Elemente-Simulation. Die Darstellung umfasst verschiedene Spannungswerte, die farblich differenziert werden, um Last- und Grenzzustände zu verdeutlichen. Besonders hervorgehoben werden kritische Spannungsbereiche.
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 670 |
| Anzahl Linien | 1220 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 302 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 16 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 2.441 t |
| Abmessungen (metrisch) | 5.950 x 1.780 x 1.780 m |
| Abmessungen (imperial) | 19.52 x 5.84 x 5.84 feet |
