Konstruktion

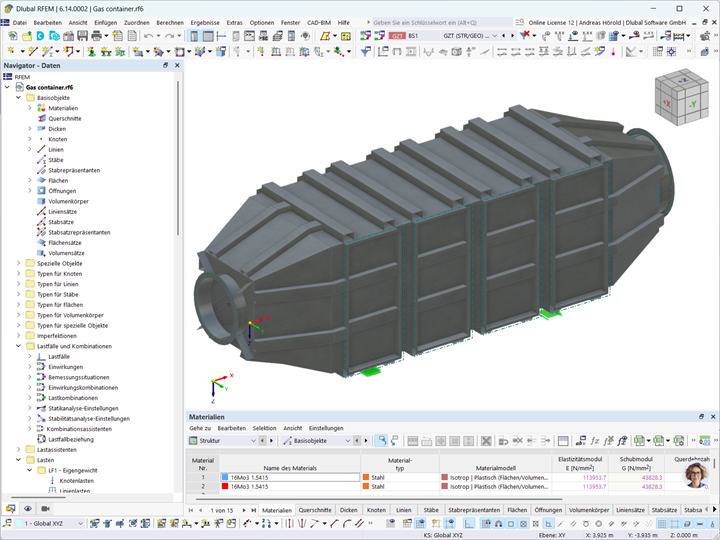

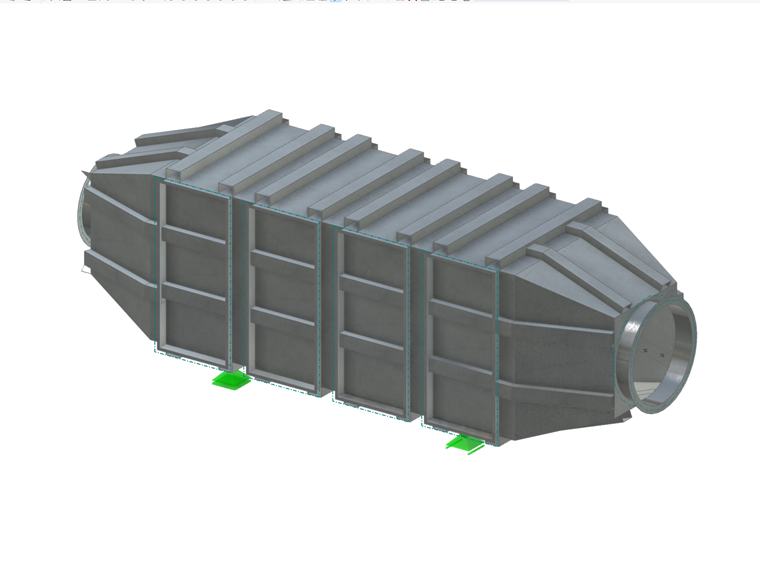

Der Gasbehälter hat die Abmessungen B x T x H = 1,58 x 1,58 x 6,00 m und besteht aus 5 mm starkem Blech und gekanteten Blechprofilen aus dem Werkstoff 16Mo3 (1.5415). Er verfügt über einen Anschlussflansch DN 700 am Einlass und einen Anschlussflansch DN 900 am Auslass. Beide Anschlussflansche sind lastfrei.
Im Inneren des Behälters befinden sich vier Ebenen für interne Komponenten. Auf jeder Ebene sind Katalysatormodule (ca. 400 kg/Ebene) installiert. Die Ebenen sind von einer Seite durch eine ca. 0,70 x 1,58 m große, mit einem Deckel verschlossene Öffnung zugänglich. Der Gasbehälter steht freitragend auf vier Stützen.
Da die Auslegungstemperatur von 380 °C auf 514 °C erhöht werden soll, wurde das Bauteil neu bewertet.
Berechnung in RFEM

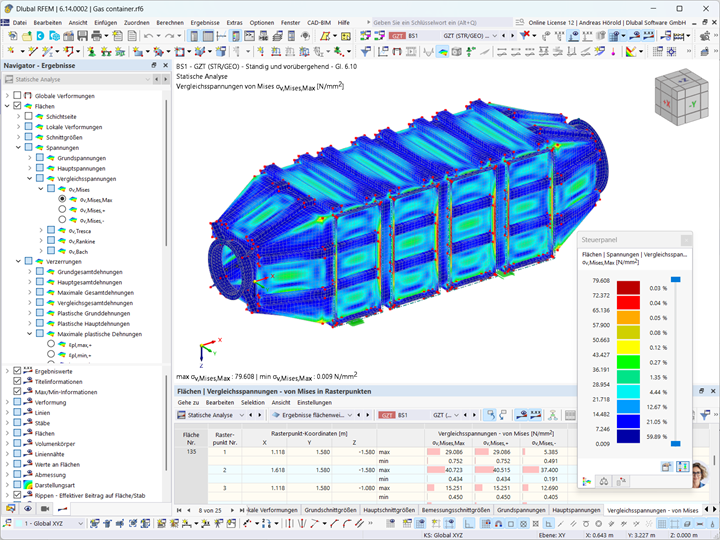

Neben dem Eigengewicht und der Temperatur wurde ein Behälterinnendruck 110 mbar angesetzt. Die Ingenieure von Arcus Engineering Solutions führten Stabilitäts-, Spannungs- und Dehnungsanalysen durch. Bei der Berechnung nach Theorie II. Ordnung berücksichtigten sie ein nichtlineares Materialverhalten.
Ergebnis der Bemessung nach Eurocode 3 war, dass der Gasbehälter aus Edelstahl den höheren Temperaturen standhält.
| Ort | Deutschland |
| Tragwerksplanung | Arcus Engineering Solutions |
