Globale Verformungsergebnisse des Industriewarenhauses

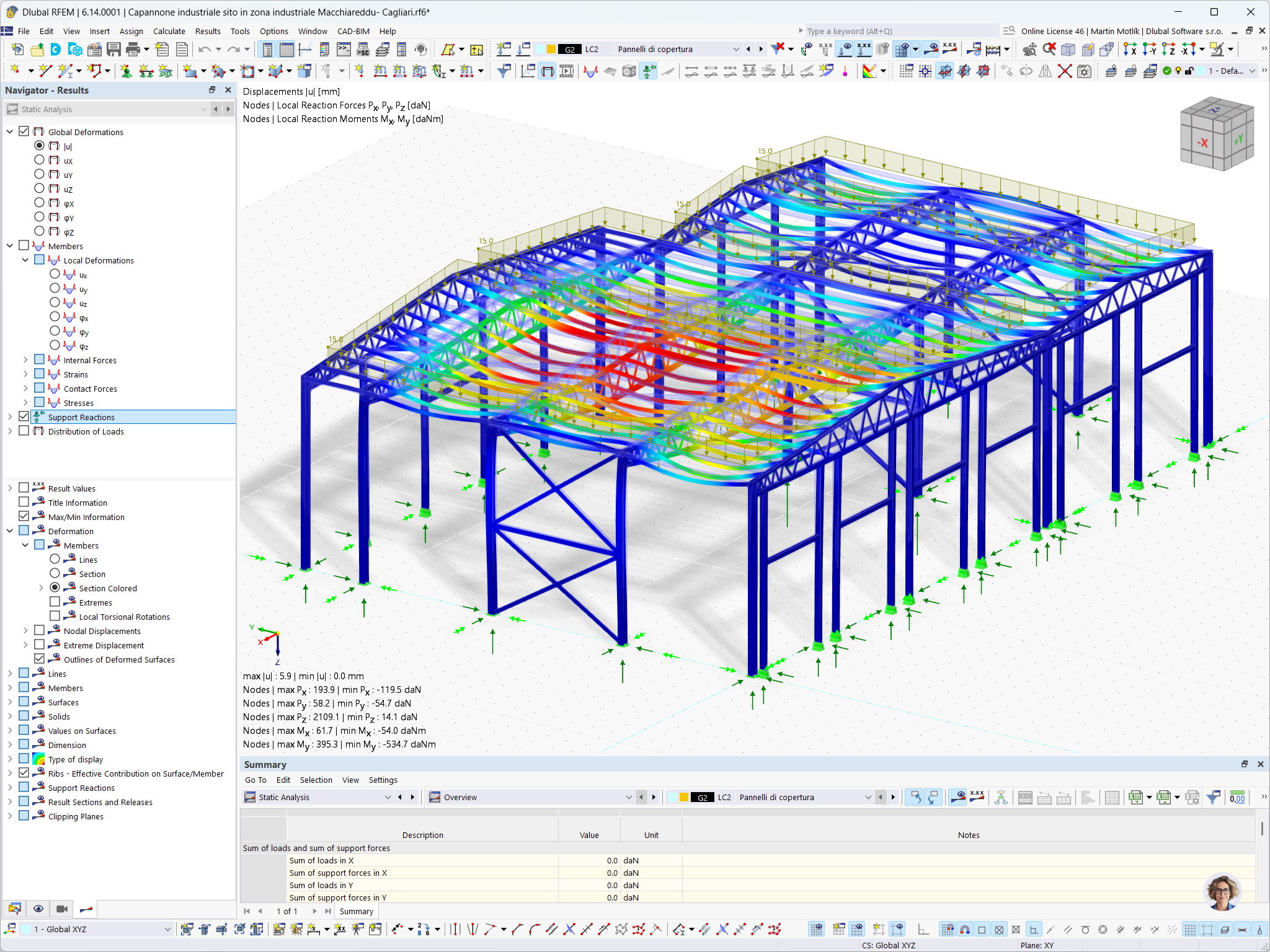

Globale Verformungsergebnisse für ein Stahlrahmen-Industrielager unter Dachplattenbelastung, analysiert in RFEM 6.
Das Bild veranschaulicht die Ergebnisse der globalen Verformung eines als mechanische Werkstatt modellierten Industrie-Warenhauses mit Stahlrahmenkonstruktion. Das Bauwerk befindet sich im Industriegebiet Macchiareddu in der Nähe von Cagliari. Diese Analyse und Bemessung wurden mit RFEM 6 von Profilsider SpA durchgeführt. Der Schwerpunkt liegt auf der Auswirkung der Belastung durch Dachpaneele auf die Gesamtstruktur.
Verwendet in
3D-Modell
Kein Download möglich
Kundenprojekt / Nur Ansicht
Mehr über 3D-Modell
Spezifikationen
| Anzahl Knoten | 502 |
| Anzahl Linien | 1037 |
| Anzahl Stäbe | 967 |
| Anzahl Flächen | 11 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 15 |
| Anzahl Lastkombinationen | 119 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 33,898 t |
| Abmessungen (metrisch) | 51,489 x 9,846 x 27,908 m |
| Abmessungen (imperial) | 168.93 x 32.3 x 91.56 feet |
