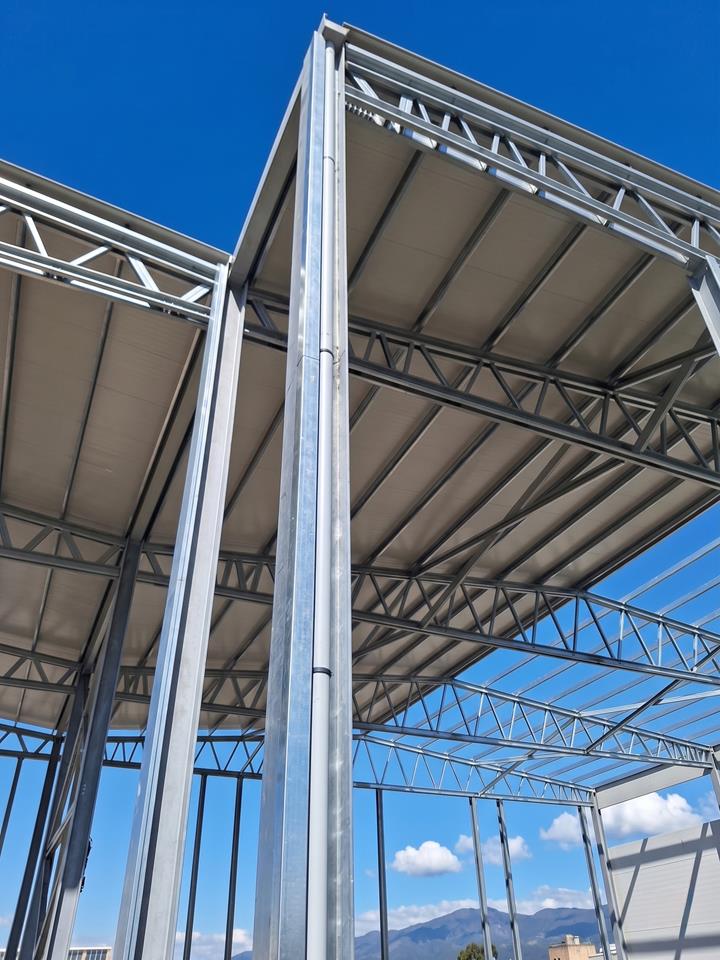

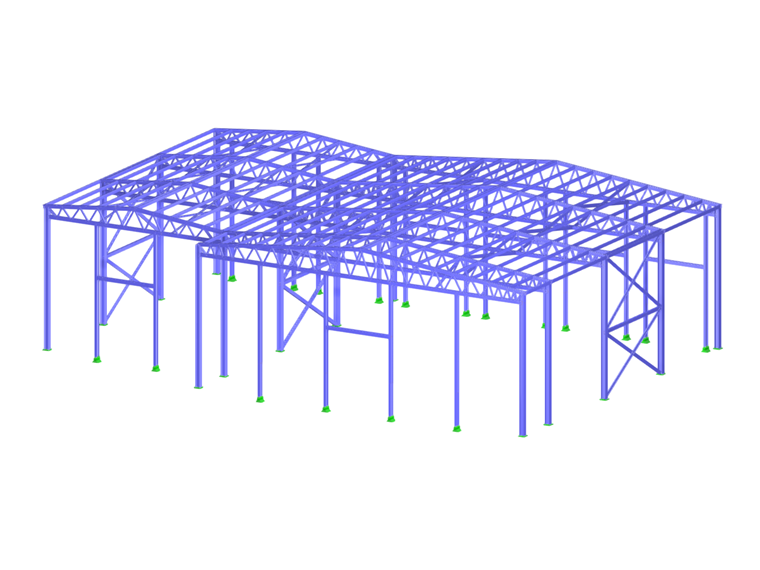

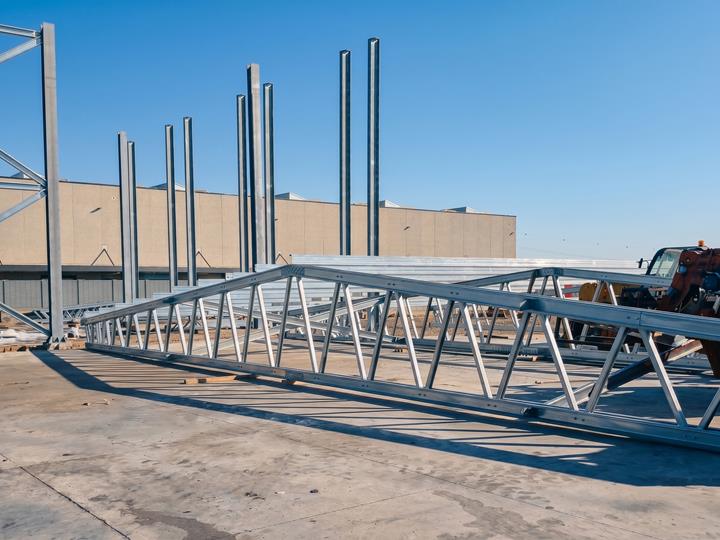

Das primäre Tragsystem besteht aus vier Hauptrahmen, die jeweils aus drei vertikalen Stützen und zwei geneigten Fachwerkträgern mit Spannweiten von 22 m (72.2 ft) und 12 m (39.4 ft) bestehen. In dieser Konfiguration trägt eine zentrale gemeinsame Stütze beide Dachbereiche. Ein fünfter Rahmen, bestehend aus zwei Stützen und einem einzelnen Dachträger mit einer Spannweite von 22 m (72.2 ft), vervollständigt die Primärstruktur. Der Achsabstand zwischen den Rahmen variiert von 3.0 m bis 6.67 m (9.8 ft bis 21.9 ft).
Die Firsthöhe des Lagergebäudes beträgt 10.2 m (33.5 ft), während die Traufhöhe 8.9 m (29.2 ft) beträgt, bei einer Dachneigung von 6°. Zwischen den mittleren Stützen sorgt ein doppelt gekreuztes Aussteifungssystem für die horizontale Stabilität, ergänzt durch eine separate Dachaussteifung. Die Giebelenden sind mit vertikalen Stielen zur Aufnahme der Wandverkleidungspaneele ausgestattet, während die sekundäre Stahlkonstruktion aus Pfetten besteht.
Die Dacheindeckung besteht aus gedämmten Sandwichpaneelen „Roof“ mit Mineralwollekern, bestehend aus einer 50 mm (2 in) starken Dämmschicht plus 40 mm (1.6 in) profiliertem Blech. Die perimeterseitigen Wandverkleidungen bestehen aus gedämmten Sandwichpaneelen „Wall“ mit einem 100 mm (3.9 in) starken Mineralwollekern.
Strukturanalyse und Bemessung

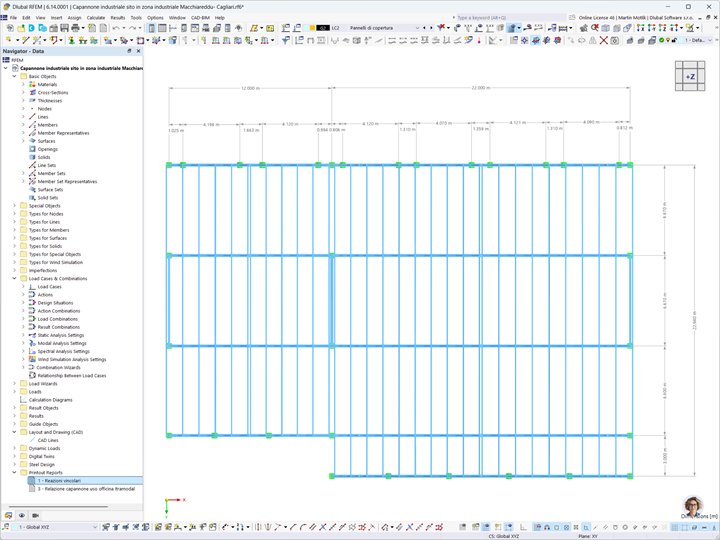

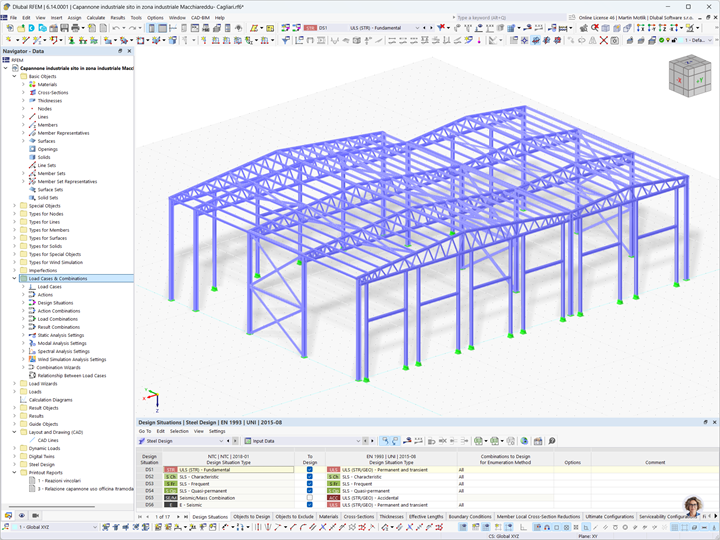

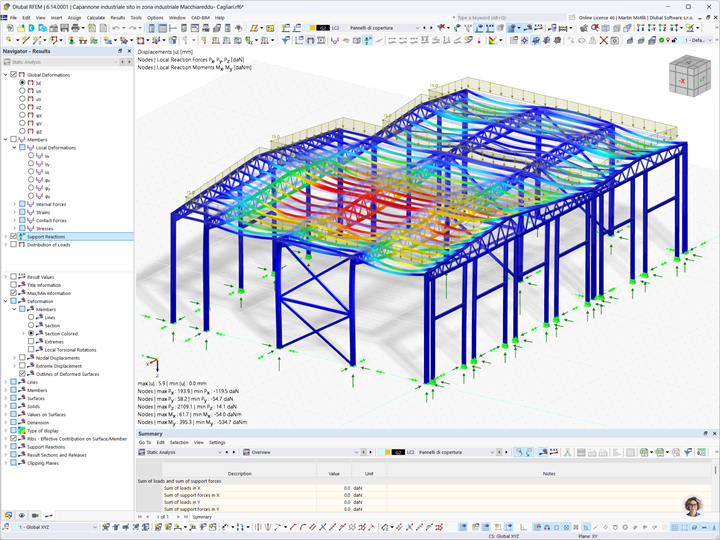

Die Konstruktion wurde mit RFEM 6, der Finite-Elemente-Software von Dlubal für die 3D-Strukturanalyse, modelliert und analysiert. Die Windlasten auf die Gebäudehülle wurden mit RWIND 3 ermittelt.
| Ort | Ort Macchiareddu – Assemini (CA) Italien |
| Strukturanalyse und Bemessung | Profilsider SpA www.profilsider.it |
