Schubwand unter seismischer Belastung mit umhüllter Bemessungsquerkraft

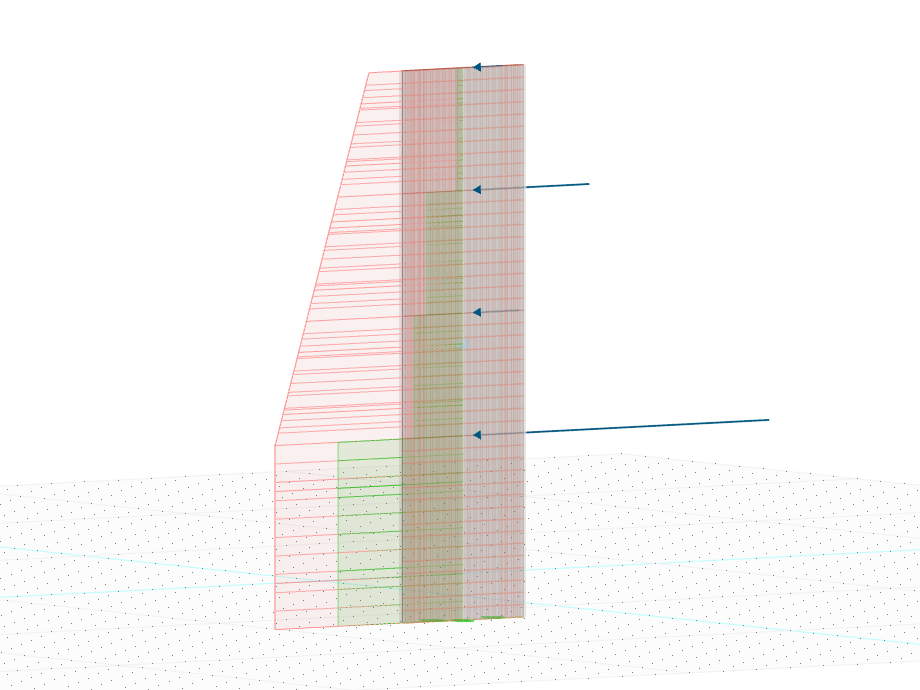

3D-Modell einer Schubwand mit Darstellung der resultierenden Schubkräfte und der Bemessungshüllkurve unter Erdbebeneinwirkung.

Darstellung im RFEM 6 zeigt eine Schubwand unter seismischer Einwirkung. Blaue Pfeile veranschaulichen die horizontal wirkenden Lasten aus Erdbeben. Das Modell visualisiert die resultierenden Schubkräfte sowie die daraus abgeleitete umhüllte Bemessungsschubkraft.
