Windlastanalyse des Gebäudes in RFEM
Windlastanalyse eines mehrgeschossigen Gebäude Tragwerks in RFEM mit farbiger Verformungsdarstellung und Tabelle der Massen- und Steifigkeitsmittelpunkte je Geschoss.

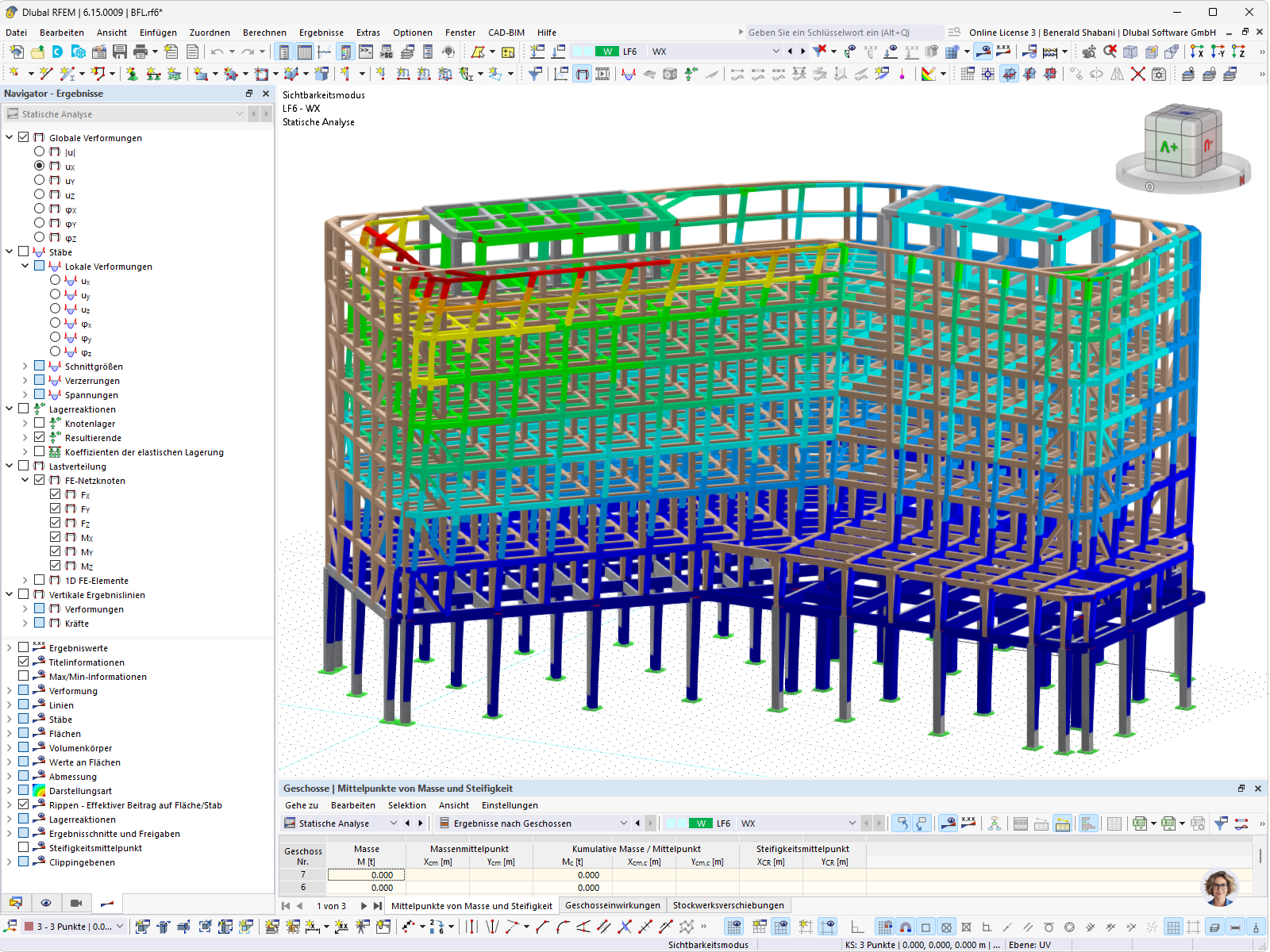

Das Bild zeigt die Benutzeroberfläche der Software RFEM 6 mit dem geöffneten Modell „BFL.rf6“. Dargestellt ist ein mehrgeschossiges Gebäude tragwerk als Stabwerkmodell, dessen Verformungen in Lastfall LF6 (Windlastfall WX) farblich von Rot über Gelb und Grün bis Blau skaliert sind. Im Navigator „Ergebnisse“ sind die globalen Verformungen aktiviert, wobei der Verformungswert uX ausgewählt ist. Unten zeigt die Ergebnistabelle nach Geschossen die Masse, die Massen- und Steifigkeitsmittelpunkte sowie kumulative Werte je Geschoss. Die Registerkarten „Mittelpunkte von Masse und Steifigkeit“, „Geschoseinwirkungen“ und „Stockwerksverschiebungen“ sind zur Auswertung der Geschosszwänge verfügbar.
Verwendet in
3D-Modell
Kein Download möglich
Kundenprojekt / Nur Ansicht
Mehr über 3D-Modell
Spezifikationen
| Anzahl Knoten | 1206 |
| Anzahl Linien | 2206 |
| Anzahl Stäbe | 2157 |
| Anzahl Flächen | 10 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 7 |
| Anzahl Lastkombinationen | 22 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 2750.796 t |
| Abmessungen (metrisch) | 82.882 x 54.000 x 64.021 m |
| Abmessungen (imperial) | 271.92 x 177.17 x 210.04 feet |
