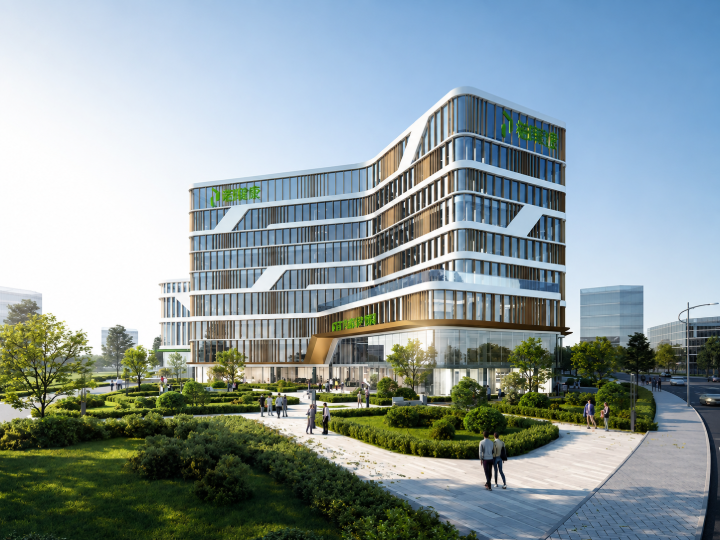

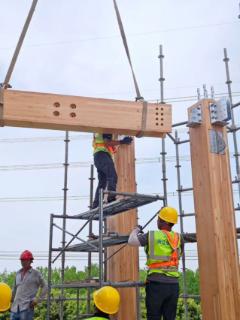

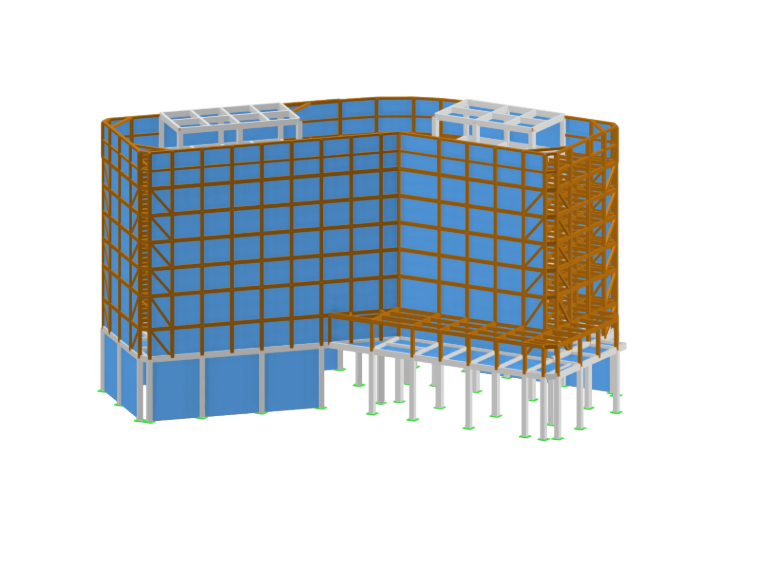

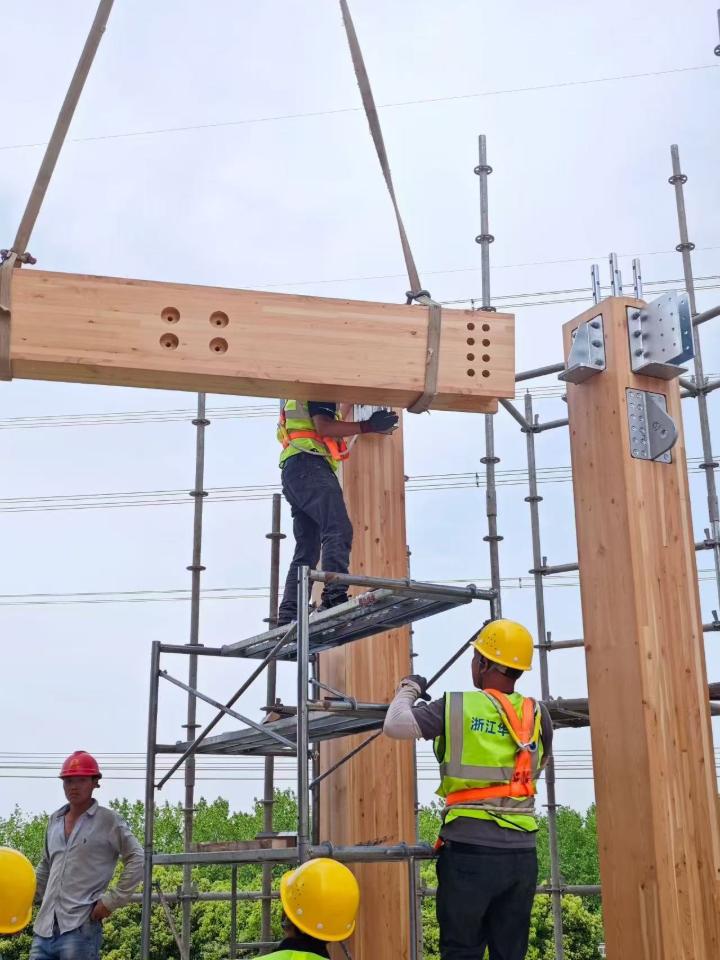

Das Erdgeschoss ist als Stahlbetonrahmenkonstruktion ausgeführt, während die Geschosse 2 bis 7 in Brettschichtholzbauweise errichtet sind. Um die Widerstandsfähigkeit der Konstruktion gegenüber horizontalen Lasten zu erhöhen und flexible Büroflächen zu ermöglichen, integrierten die Ingenieure einen Betonkernrahmen in die Planung. Nach Fertigstellung wird das Bürogebäude als intelligentes Zentrum des Bofilon Industry 4.0 Intelligent Manufacturing Center dienen.

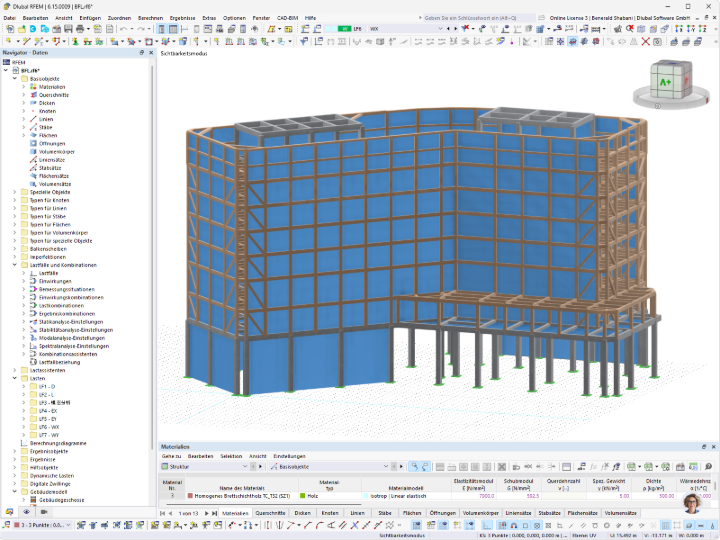

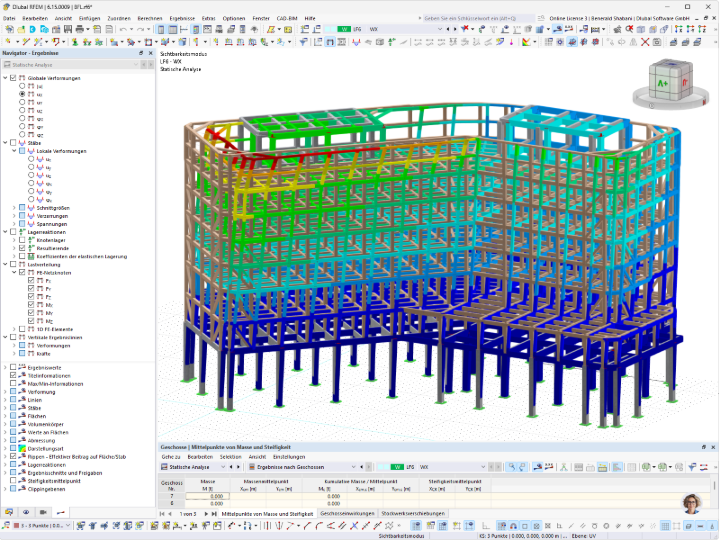

Für die detaillierte Strukturanalyse und die Überprüfung der Brettschichtholzkonstruktion nach chinesischen Normen nutzten die Ingenieure in diesem Projekt die Software Dlubal RFEM 6. Um die strengen Anforderungen der Bauaufsicht in China zu erfüllen, verwendeten sie die Add-ons Modalanalyse und Antwortspektrenverfahren in RFEM 6 zur präzisen Berechnung seismischer Einwirkungen. Mithilfe der Gebäudemodellfunktion konnten sie zudem effizient die Geschossantworten ermitteln. Die Analyse ergab, dass der maximale Geschossverschiebungswinkel der Holzkonstruktion im zweiten Obergeschoss mit einem Wert von 1/430 auftrat und damit die Normvorgabe von 1/350 vollständig einhielt.
Die erfolgreiche Realisierung des Bürogebäudeprojekts in Bofilon beweist eindrucksvoll die hervorragende Anwendbarkeit und Effizienz der Dlubal Software RFEM 6 bei der Tragwerksberechnung moderner, komplexer Holzkonstruktionen. Dlubal Software bietet derzeit eine 90-tägige, vollumfängliche Testversion an. Statiker sind herzlich eingeladen, sich zu bewerben und die Software selbst zu testen.
| Ort | Hangzhou, Zhejiang Province, China. |
| Architekt und Tragwerksplanung | Nanjing Tech University Architectural Design and Research Institute |
