14. September 2026
064782

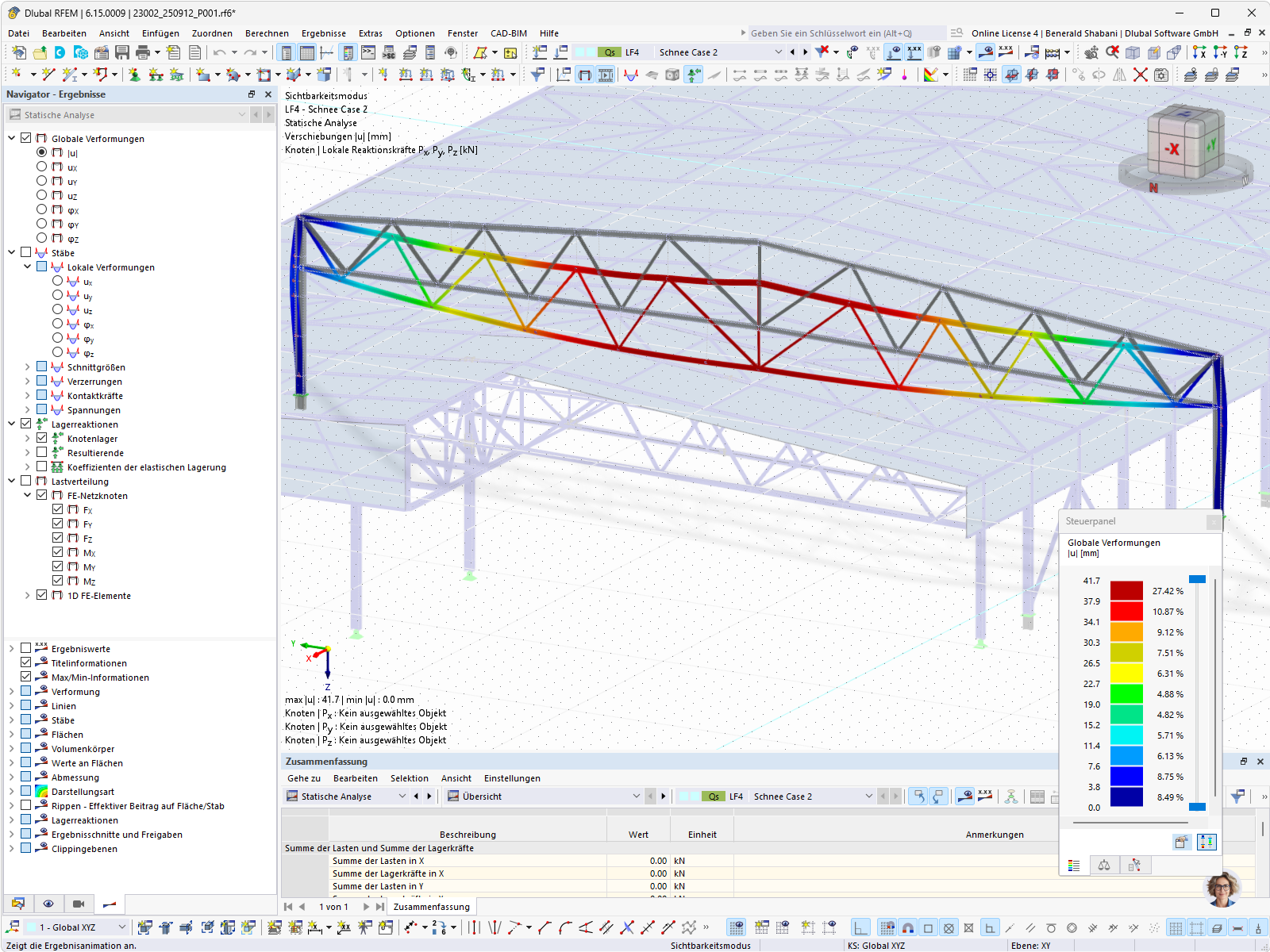

Verformung des Fachwerkträgers unter Schneelasten in RFEM
Die RFEM-Oberfläche zeigt das 3D-Modell einer Stahlhalle mit Fachwerkdach und vertikalen Stahlstützen. Im Navigator sind Basisobjekte, Lastfälle wie Eigenegewicht, eine PV-Anlage (0,20 kN/m²), Schnee- und Windlastfälle sowie Stabilitätsanalysen strukturiert aufgelistet. Die Windlastfälle WS1 mit Winkeln von 0° bis 270° dokumentieren die Simulation verschiedener Windrichtungen. Die Tabelle unten listet das Material S235JR mit Elastizitätsmodul 210.000 N/mm² als isotropes, linear elastisches Materialmodell. Das Modell dient der statischen und Stabilitätsanalyse der Hallenkonstruktion. © ZT-Büro Matthias Mösl
3D-Modell
Kein Download möglich
Kundenprojekt / Nur Ansicht
Mehr über 3D-Modell
Spezifikationen
| Anzahl Knoten | 821 |
| Anzahl Linien | 1647 |
| Anzahl Stäbe | 1582 |
| Anzahl Flächen | 5 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 13 |
| Anzahl Lastkombinationen | 140 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 197.995 t |
| Abmessungen (metrisch) | 83.390 x 12.467 x 53.010 m |
| Abmessungen (imperial) | 273.59 x 40.9 x 173.92 feet |
