Tension Stiffening | Aktivierungsfaktor: Kapazität, Winkel und Position

Diagramme der drei Teilfaktoren des Aktivierungsfaktors, Kapazität, Winkel und Position, der lokalen anisotropen Zugversteifungserweiterung

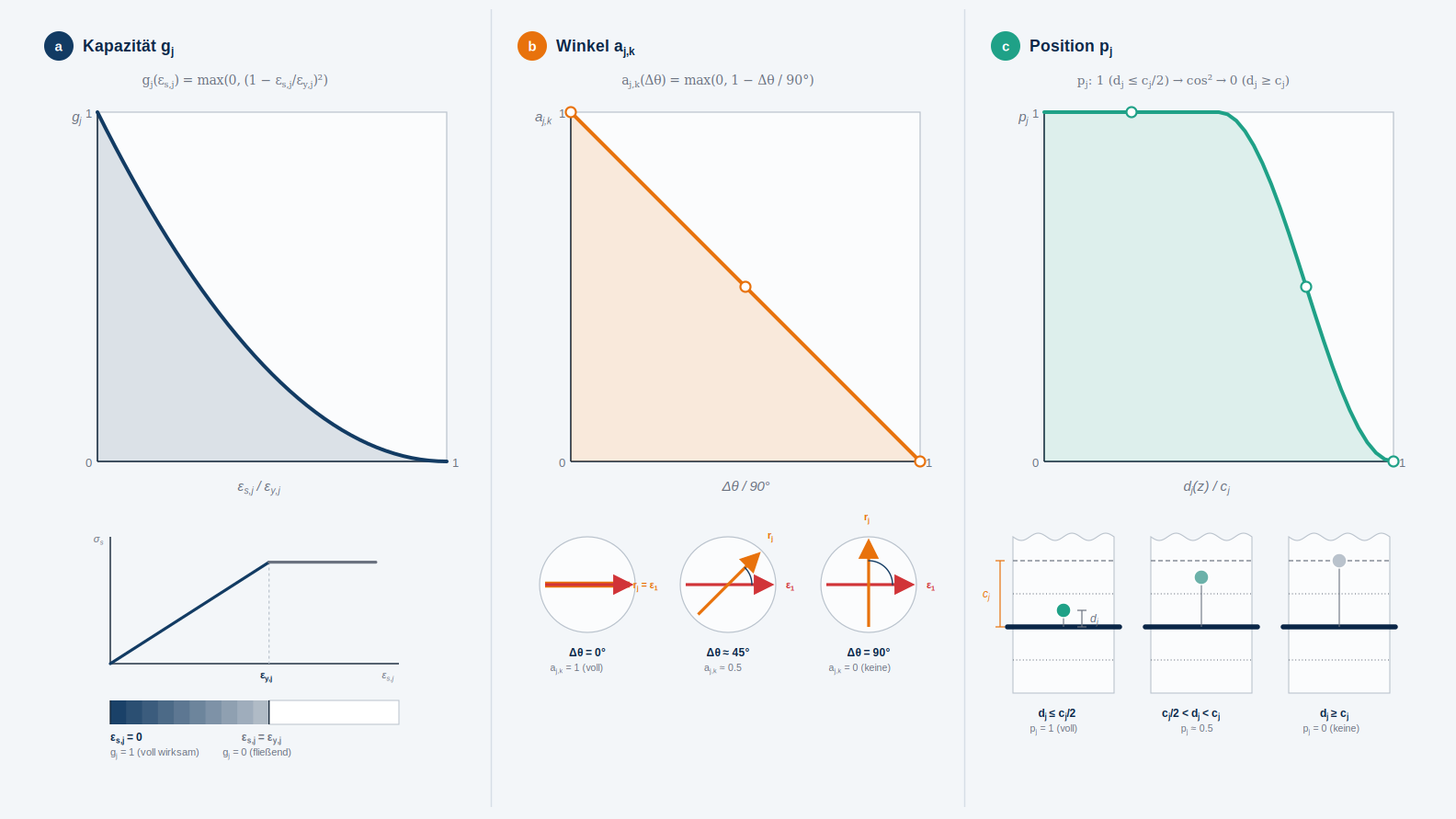

Dreiteilige Grafik zu den multiplikativen Teilfaktoren des Aktivierungsfaktors Δα_j,k. Teil a zeigt den Kapazitätsfaktor g_j über der äquivalenten Dehnung der Bewehrung: Er bleibt bis zur Rissdehnung bei 1 und fällt danach bis zur Fließdehnung auf 0, der Verlauf hängt vom Exponenten n_VMB ab; beim Verfahren nach Quast modifiziert entfällt die Verschiebung um die Rissdehnung. Teil b zeigt den Winkelfaktor a_j,k als cos² (Hauptrichtung 1) und sin² (Hauptrichtung 2) über dem Winkel zwischen Bewehrungsrichtung und Hauptrichtung 1, mit drei Skizzen für 0, 45 und 90 Grad. Teil c zeigt den Positionsfaktor p_j: voll wirksam innerhalb der Einflusszone auf beiden Seiten der Bewehrung (Einflussabstand c_j), außerhalb abhängig vom Verhältnis der äquivalenten Dehnungen an der Bewehrung und in der Betonschicht, dargestellt für einen beispielhaften linearen Dehnungsverlauf mit Querschnittsstreifen.
  • Zugversteifung
  • Tension Stiffening
  • Aktivierungsfaktor
  • Kapazitätsfaktor
  • Winkelfaktor
  • Positionsfaktor
Verwendet in
  • Lokale anisotrope Zugversteifungserweiterung für anisotrope Schädigung
