2024-05-30
015620

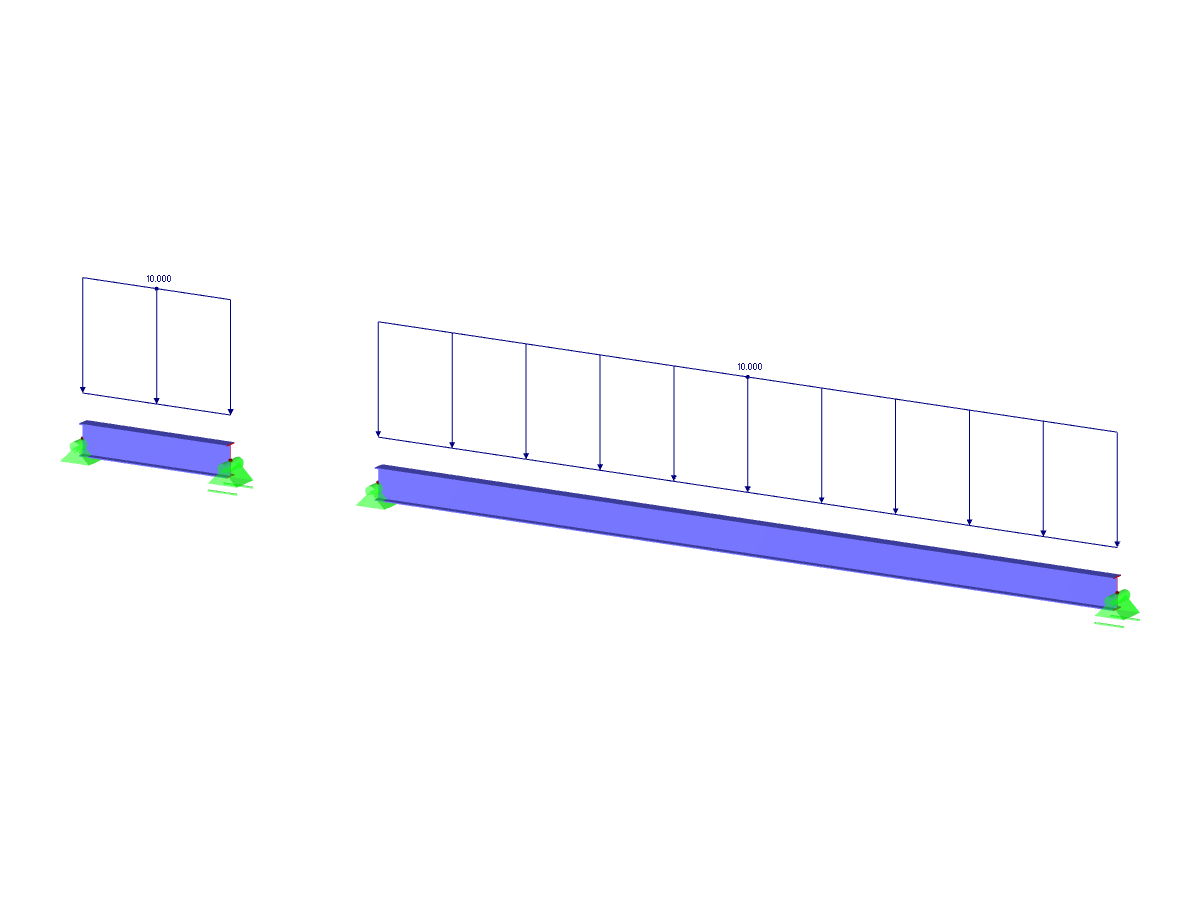

Viga de un solo vano con carga distribuida
Modelo en 3D
Especificaciones
| Número de nudos | 4 |
| Número de líneas | 2 |
| Número de barras | 2 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.796 t |
| Dimensiones (métricas) | 14,000 x 0,000 x 0,000 m |
| Dimensiones (imperiales) | 45.93 x 0 x 0 feet |

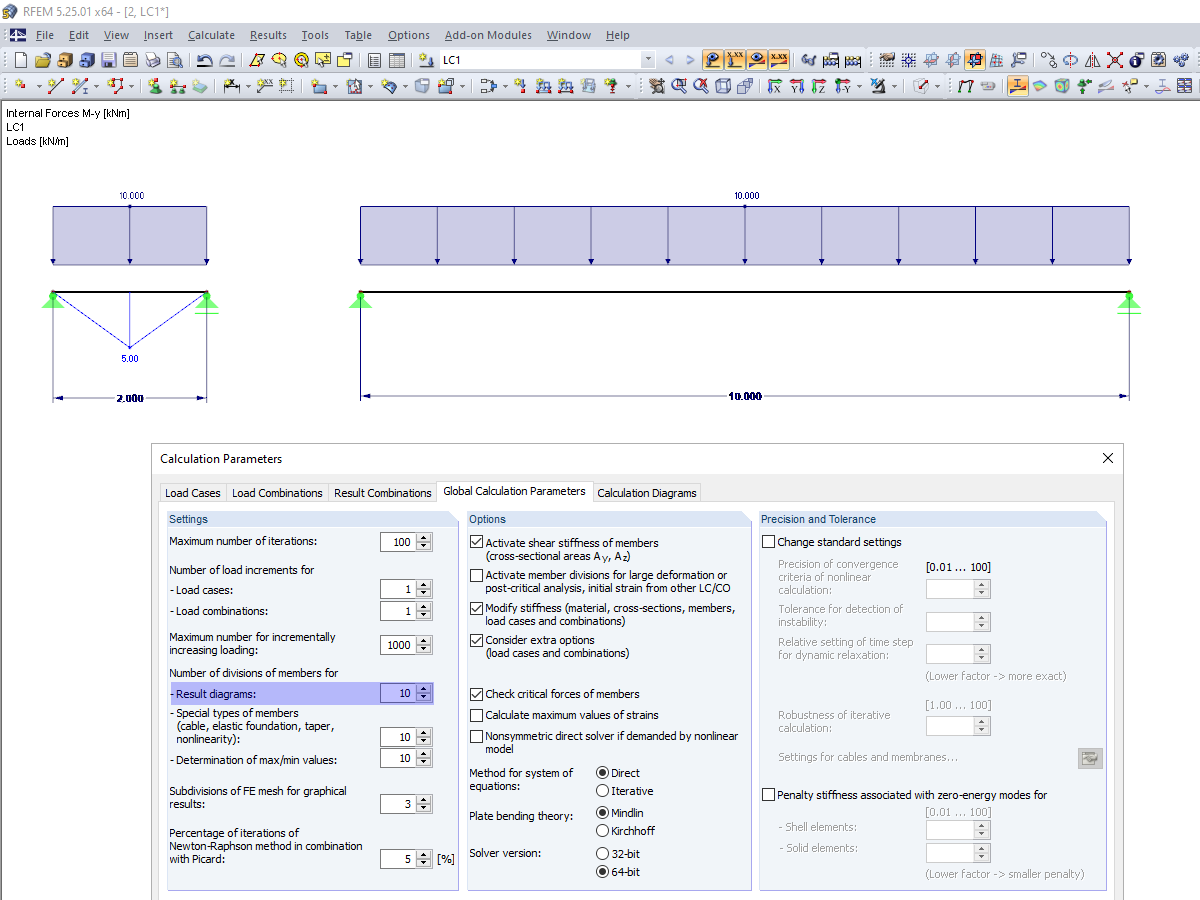

Diagrama de momentos con 10 divisiones de barras para diagramas de resultados
Modelo en 3D
Especificaciones
| Número de nudos | 4 |
| Número de líneas | 2 |
| Número de barras | 2 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.796 t |
| Dimensiones (métricas) | 14,000 x 0,000 x 0,000 m |
| Dimensiones (imperiales) | 45.93 x 0 x 0 feet |

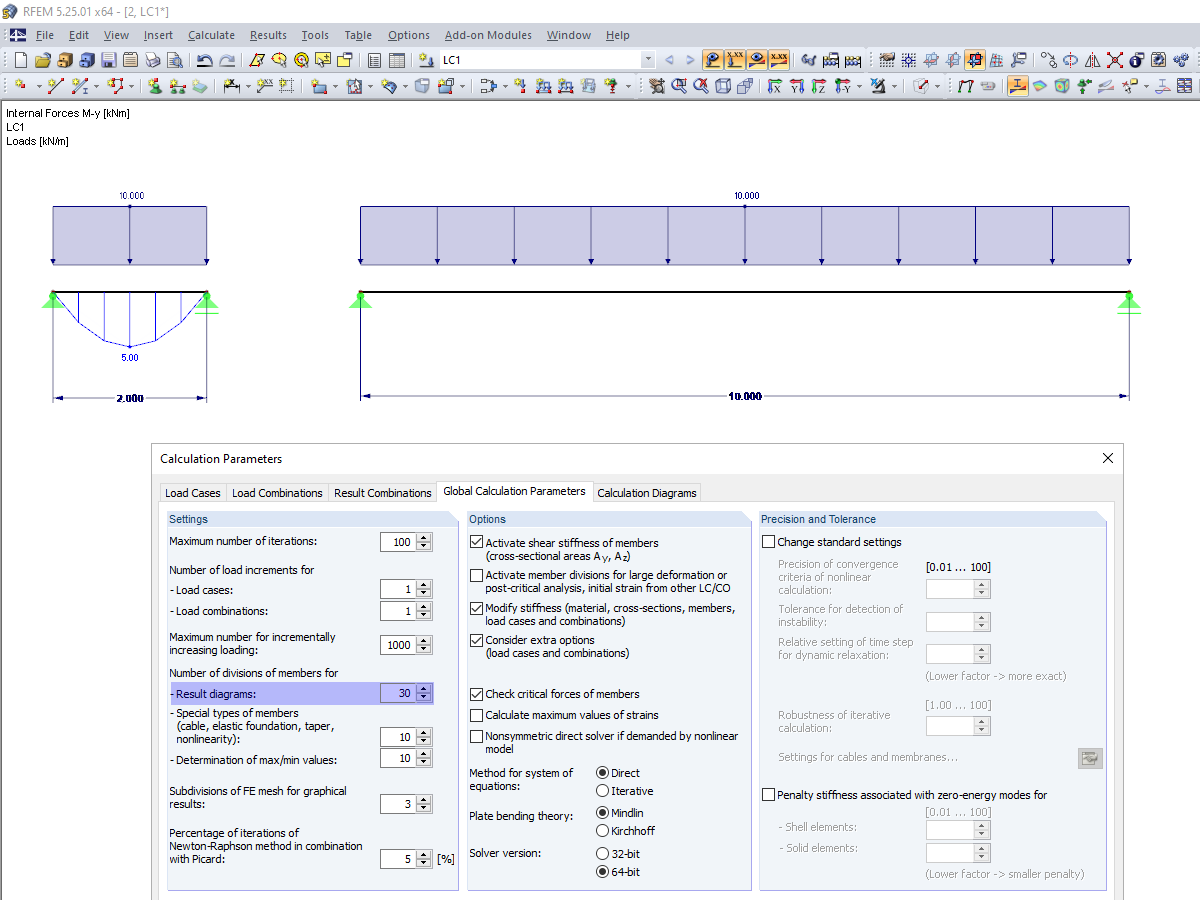

Distribución de momentos con 30 divisiones de barras para diagramas de resultados
Modelo en 3D
Especificaciones
| Número de nudos | 4 |
| Número de líneas | 2 |
| Número de barras | 2 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.796 t |
| Dimensiones (métricas) | 14,000 x 0,000 x 0,000 m |
| Dimensiones (imperiales) | 45.93 x 0 x 0 feet |
