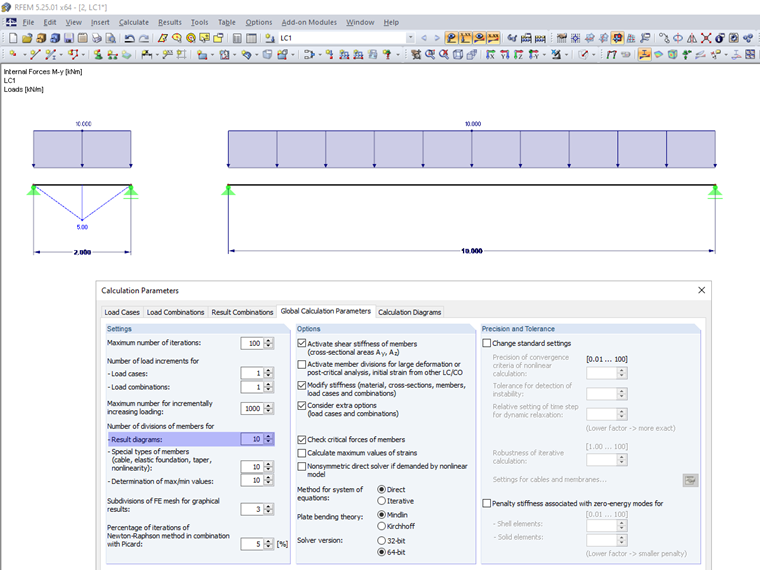

Para una carga lineal, el diagrama de momentos de la barra corta es triangular.
La razón de esto es la barra adyacente y comparativamente mucho más larga. Si, como en este ejemplo, el número de divisiones se establece en 10, la barra más larga del sistema se divide en 10 porciones. Esta longitud de división se aplica también para todas las barras. Ya que la barra más corta es de dos metros de longitud y la longitud de división equivale a un metro, la distribución de momentos tan sólo puede revelar un triángulo.

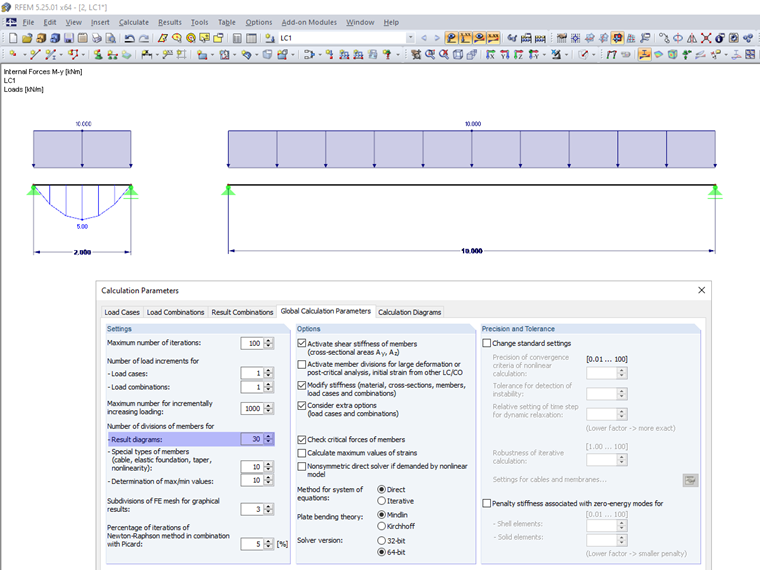

Para arreglar esto, se puede o bien dividir la barra más larga o incrementar el valor de las divisiones de barra en los parámetros de cálculo.
