Diseño de acero | Resultados adicionales | Modos propios

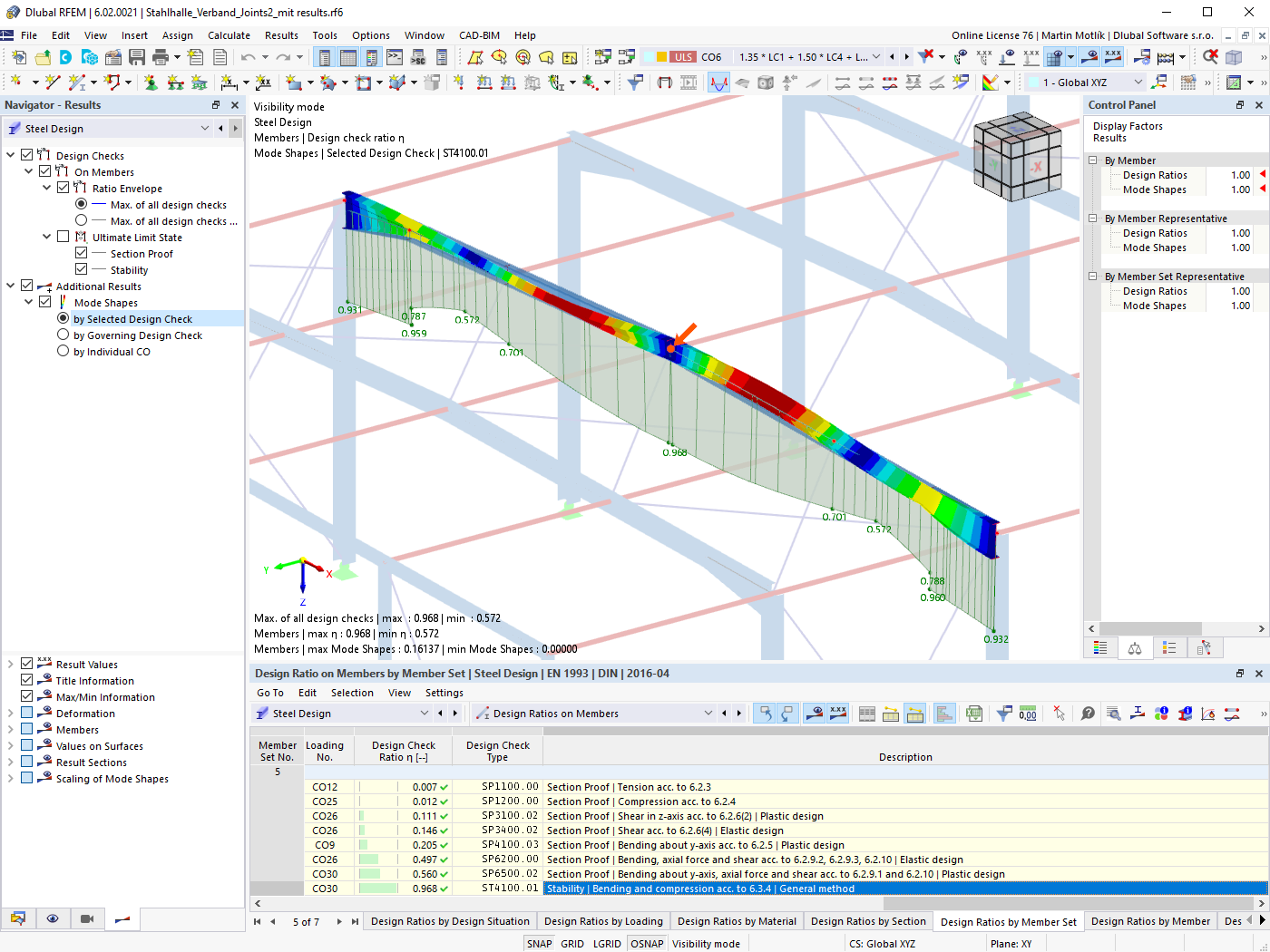

Visualización gráfica del modo crítico determinante para el análisis del pandeo por flexión-torsión en el análisis de estabilidad.
La imagen muestra una visualización gráfica de la forma propia más desfavorable de un objeto estructural para el cálculo de pandeo por flexión-torsión. El solucionador de valores propios se utiliza para determinar el factor de carga crítico para el cálculo de estabilidad. Esta función está disponible en el software según la norma de diseño utilizada, incluido el método general según EN 1993-1-1, 6.3.4. La visualización ayuda a los ingenieros a comprender mejor el comportamiento de estabilidad de la estructura.
