- Análisis de estabilidad para pandeo por flexión, pandeo por torsión y pandeo por flexión-torsión bajo compresión
- Importación de longitudes eficaces desde el cálculo con el complemento Estabilidad de la estructura
- Entrada gráfica y comprobación de apoyos en nudos definidos y longitudes eficaces para el análisis de estabilidad
- Análisis de pandeo lateral de los componentes estructurales sometidos a cargas de momentos
- Dependiendo de la norma, es posible elegir entre la entrada definida por el usuario de Mcr, el método analítico de la norma y el uso de un solucionador de valores propios internos
- Consideración del panel de cortante y la coacción al giro cuando se usa el solucionador de valores propios

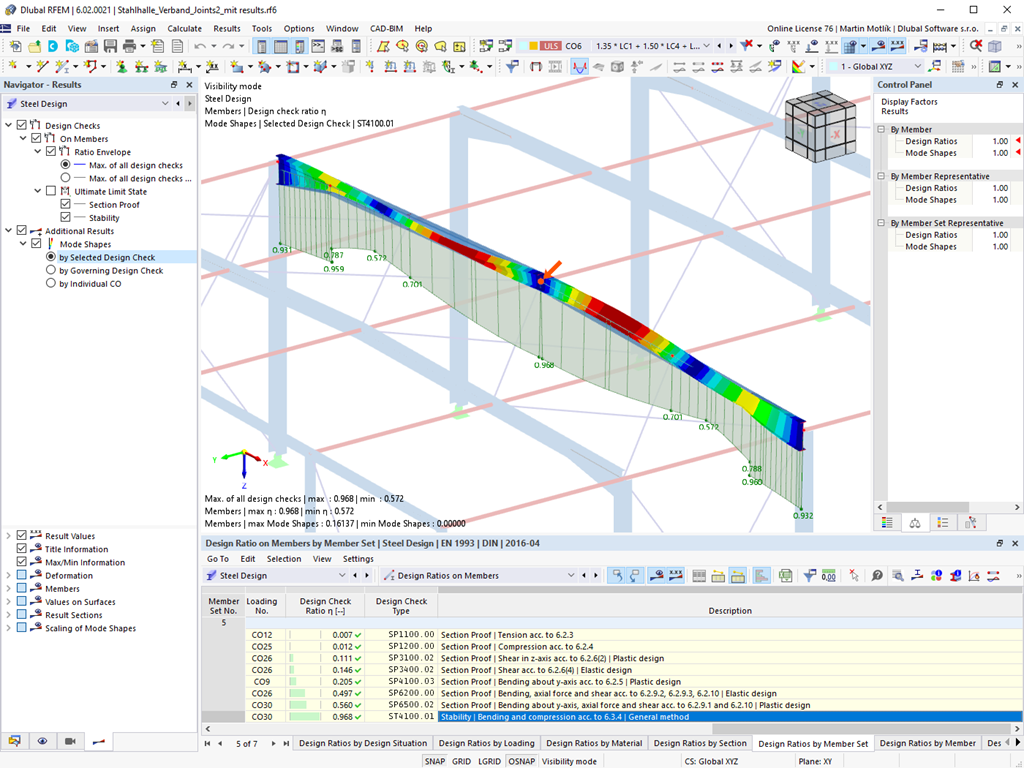

- Visualización gráfica de una deformada del modo si se utilizó el solucionador de valores propios
- Análisis de estabilidad de los componentes estructurales con la tensión de compresión y flexión combinadas, según la norma de diseño
- Cálculo comprensible de todos los coeficientes necesarios, como los factores para considerar la distribución de momentos o los factores de interacción
- Consideración alternativa de todos los efectos para el análisis de estabilidad al determinar los esfuerzos internos en RFEM/RSTAB (análisis de segundo orden, imperfecciones, reducción de rigidez, posiblemente en combinación con el complemento Alabeo por torsión (7GDL)
Cálculo de acero | Resistencia y estabilidad | Análisis de estabilidad
¿Tiene alguna pregunta?
2024-05-23
Seminario web
2024-06-20
Seminario web
2024-10-23
Formación en línea
Duración: 00:00:00 min
Base de datos de conocimientos
Duración: 00:01:30 min
Base de datos de conocimientos
Duración: 00:01:02 min
Duración: 00:00:00 min
Duración: 00:01:39 min
Preguntas frecuentes (FAQ)
Duración: 00:00:34 min
Duración: 01:01:43 min
Duración: 00:00:00 min
Duración: 00:00:00 min
Para la capacidad de servicio de una estructura, las deformaciones no deben sobrepasar ciertos valores límite. Este artículo describe un ejemplo que muestra cómo analizar la flecha de barras utilizando los complementos de cálculo y dimensionamiento de Dlubal.
Con el complemento Cálculo de acero, puede diseñar componentes estructurales de acero en caso de incendio utilizando los métodos de cálculo simples según el Eurocódigo 3. La temperatura del componente en el momento de la verificación de diseño se puede determinar automáticamente según las curvas de temperatura-tiempo especificadas en la norma. Además de considerar un revestimiento para la protección contra incendios, también es posible tener en cuenta las propiedades beneficiosas de la galvanización en caliente.
Los tres tipos de pórticos resistentes a momento (Ordinario, Intermedio, Especial) están disponibles en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico según AISC 341-22 se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
El complemento Cálculo de acero en RFEM 6 ahora ofrece la capacidad de realizar el cálculo sísmico según AISC 341-16 y AISC 341-22. Actualmente hay disponibles cinco tipos de sistemas resistentes a fuerzas sísmicas (SFRS).
En el complemento Cálculo de acero puede aplicar un valor para secciones de perfiles conformados en frío según EN 1993-1-3, que realiza el análisis de estabilidad y el cálculo de la sección según los apartados 6.1.2 - 6.1.5 y 6.1.8 - 6.1.10.
Al realizar un cálculo según EN 1993‑1‑3, es posible representar gráficamente una forma de modo para el pandeo distorsional de una sección y para las secciones de RSECTION.
La forma del modo también se puede generar en RSECTION 1 para las secciones de la biblioteca.
- Cálculo de flechas y comparación con los valores límite normativos o ajustados manualmente
- Consideración de una contraflecha (imperfección de curvatura inicial) para el análisis de flechas
- Son posibles diferentes valores límite, dependiendo del tipo de situación de proyecto
- Ajuste manual de las longitudes de referencia y segmentación por dirección
- Cálculo de flechas relacionadas con la estructura inicial o con la estructura deformada
- Comprobaciones de diseño adicionales dependiendo de la norma de diseño seleccionada (por ejemplo, limitación del respiro del alma según EN 1993-2)
- Visualización gráfica de resultados integrada en RFEM/RSTAB; por ejemplo, la razón de tensiones de un valor límite, la deformación o el pandeo
- Integración completa de los resultados en el informe de RFEM/RSTAB
En RFEM/RSTAB, tiene la opción de generar y luego calcular la carga o las combinaciones de resultados necesarias para el estado límite de servicio. Puede seleccionar estas situaciones de proyecto en el complemento Cálculo de acero para la comprobación de flechas. Los valores de deformación calculados se determinan en consecuencia en cada posición de una barra, dependiendo de la curvatura inicial y el sistema de referencia especificados. Finalmente, puede comparar estos valores de deformación con los valores límite.
¿Sabía que ...? Puede especificar el valor límite de deformación individualmente para cada componente estructural en la opción Configuración de capacidad de servicio. Definir la deformación máxima en función de la longitud de referencia como valor límite admisible. Al definir los apoyos de cálculo, puede segmentar los componentes para determinar la longitud de referencia correspondiente automáticamente para cada dirección de diseño.
En función de la posición de los apoyos de cálculo asignados, la distinción entre vigas y voladizos se realiza automáticamente, por lo que el valor límite se puede determinar en consecuencia.
