30-05-2024
039682
Uso del tipo de barra "Modelo de superficies"
KB 001799 | Uso del tipo de barra "Modelo de superficies"

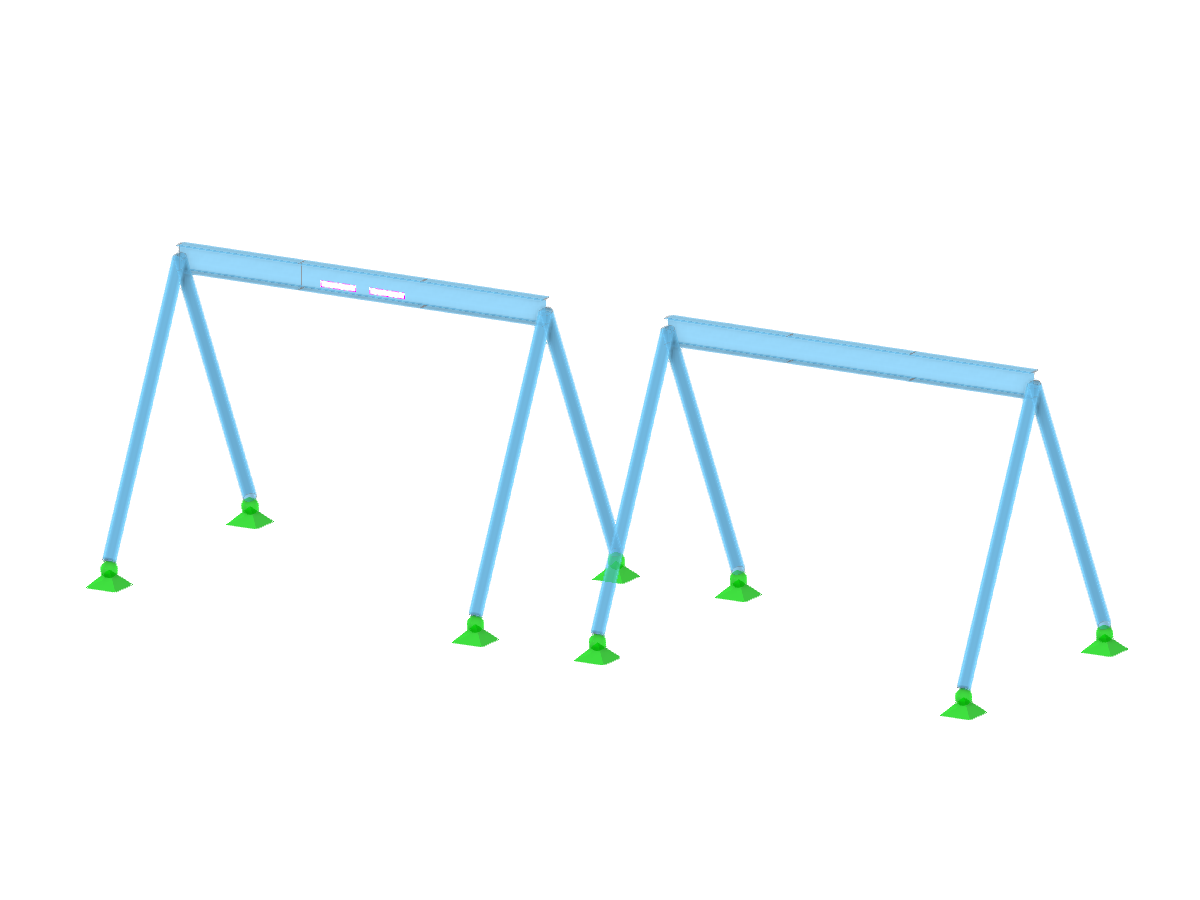

Modelo en 3D
Especificaciones
| Número de nudos | 36 |
| Número de líneas | 48 |
| Número de barras | 34 |
| Número de superficies | 5 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 8 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,407 t |
| Dimensiones (métricas) | 7,000 x 2,096 x 2,000 m |
| Dimensiones (imperiales) | 22.97 x 6.88 x 6.56 feet |
30-05-2024
039683

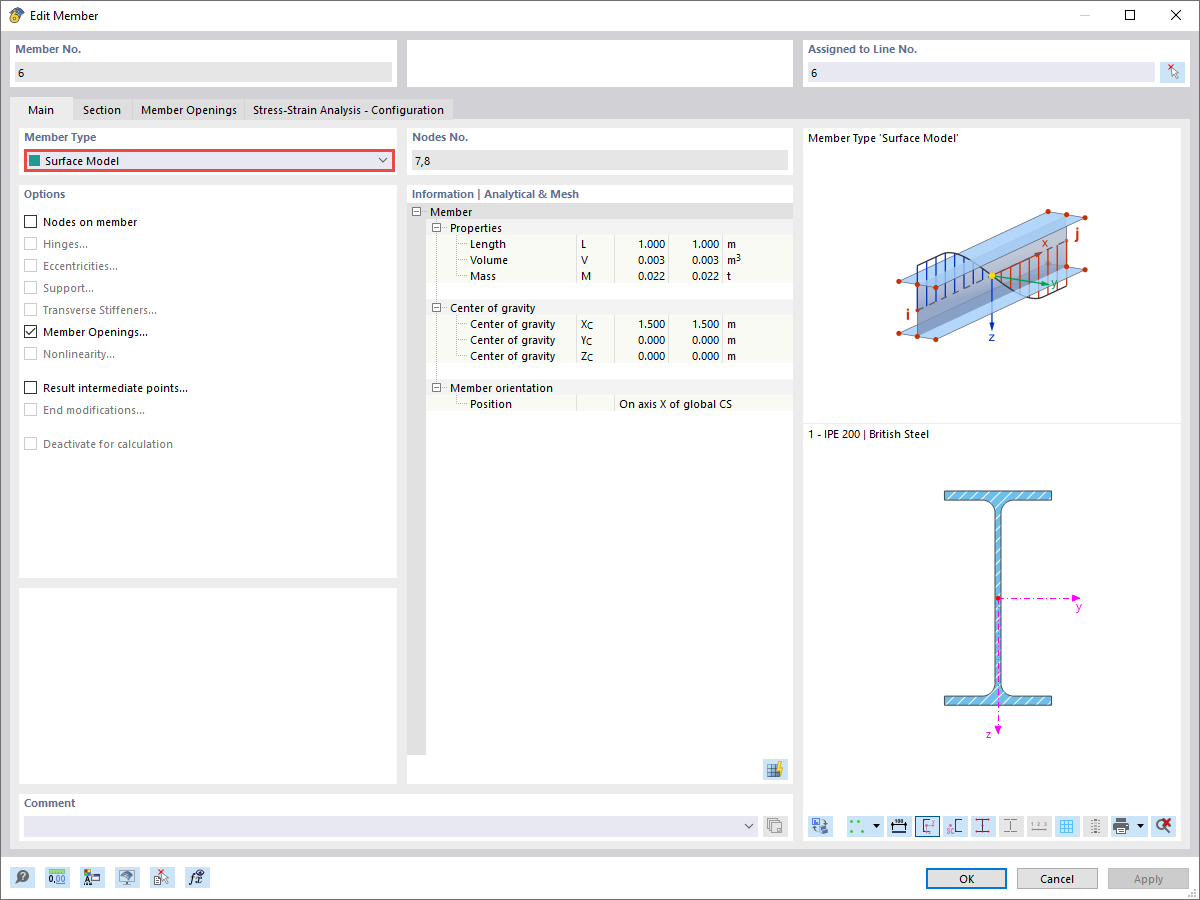

Selección del tipo de barra "Modelo de superficies"
KB 001799 | Uso del tipo de barra "Modelo de superficies"
30-05-2024
039684

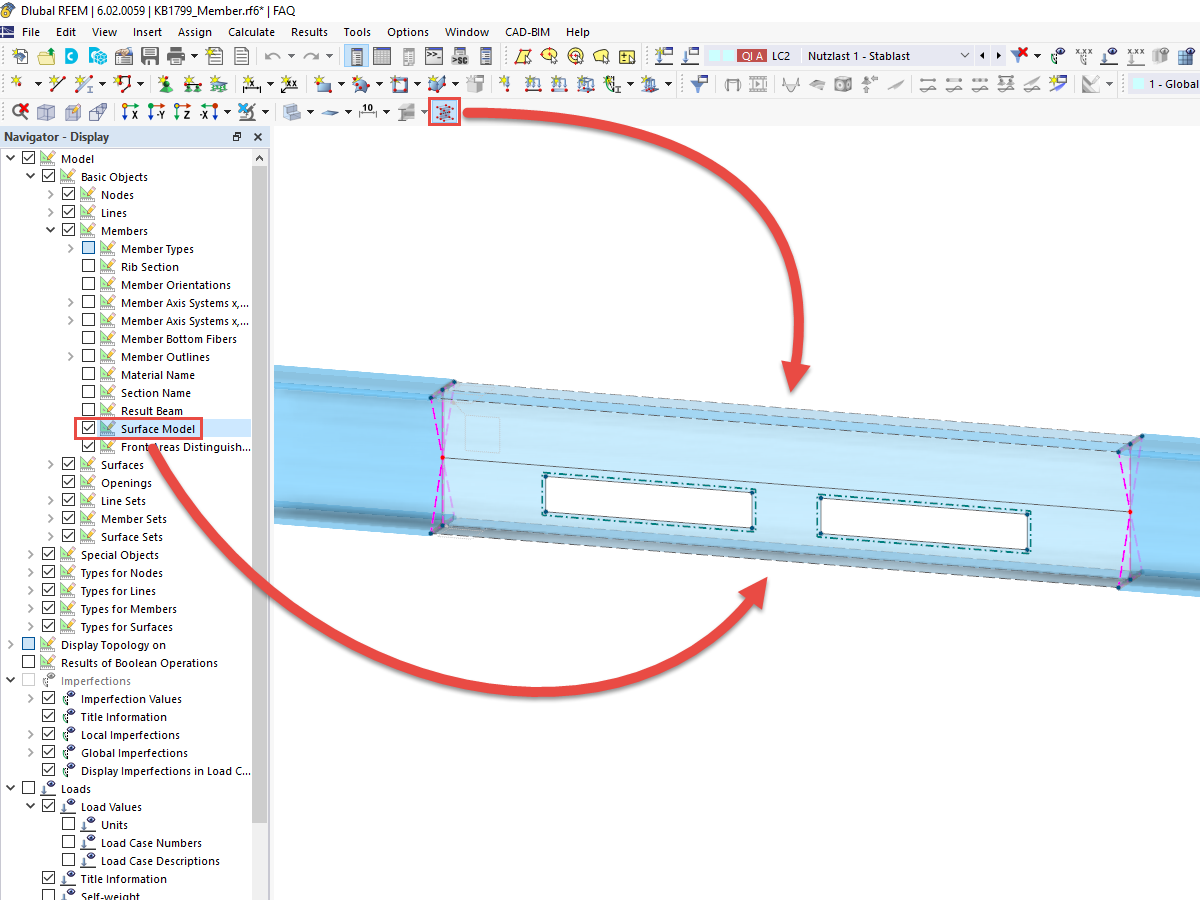

Cambio de visualización de modelo de barras a modelo de superficies
KB 001799 | Uso del tipo de barra "Modelo de superficies"
30-05-2024
039685

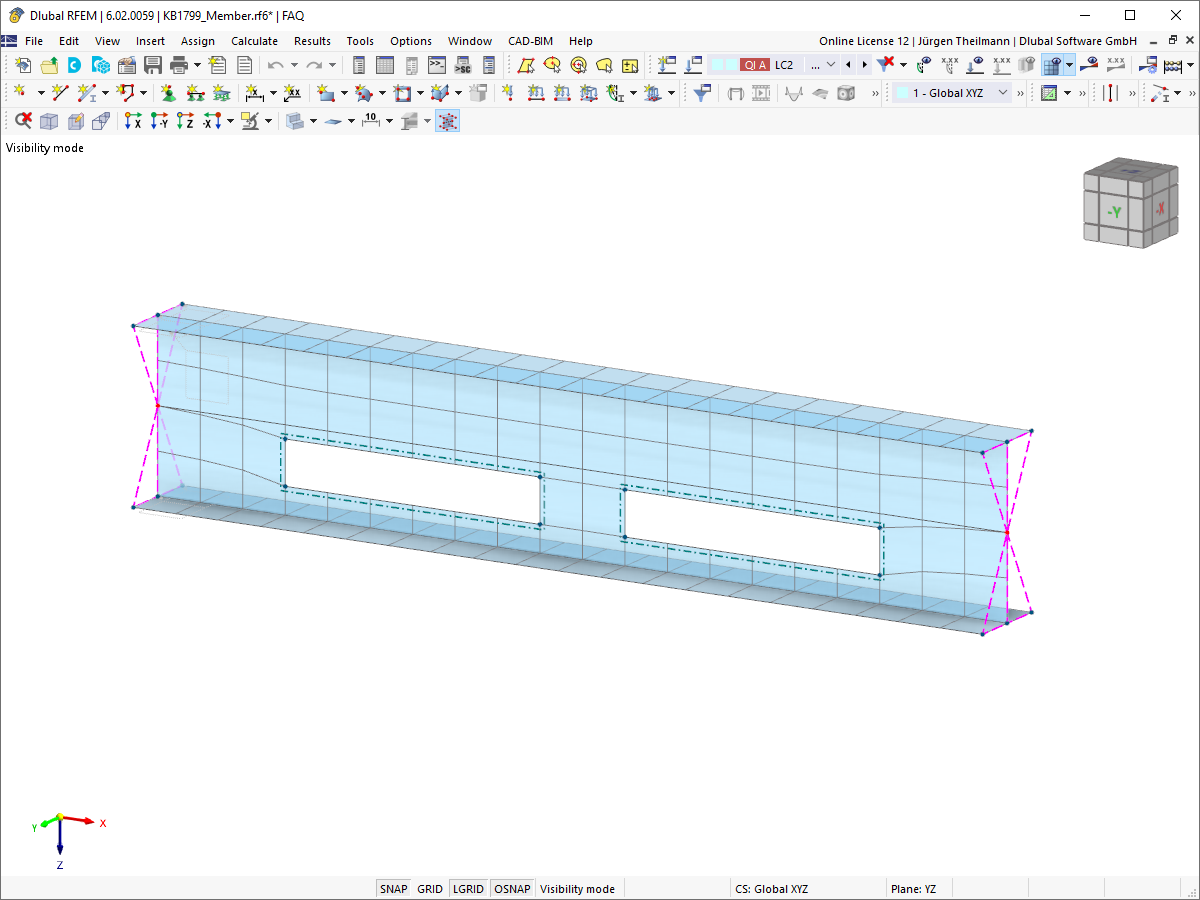

Visualización del modelo de superficies con aberturas y barras rígidas para transferir esfuerzos internos a barras conectadas
KB 001799 | Uso del tipo de barra "Modelo de superficies"
30-05-2024
039686
Inserción de aberturas en barras
KB 001799 | Uso del tipo de barra "Modelo de superficies"
30-05-2024
039687

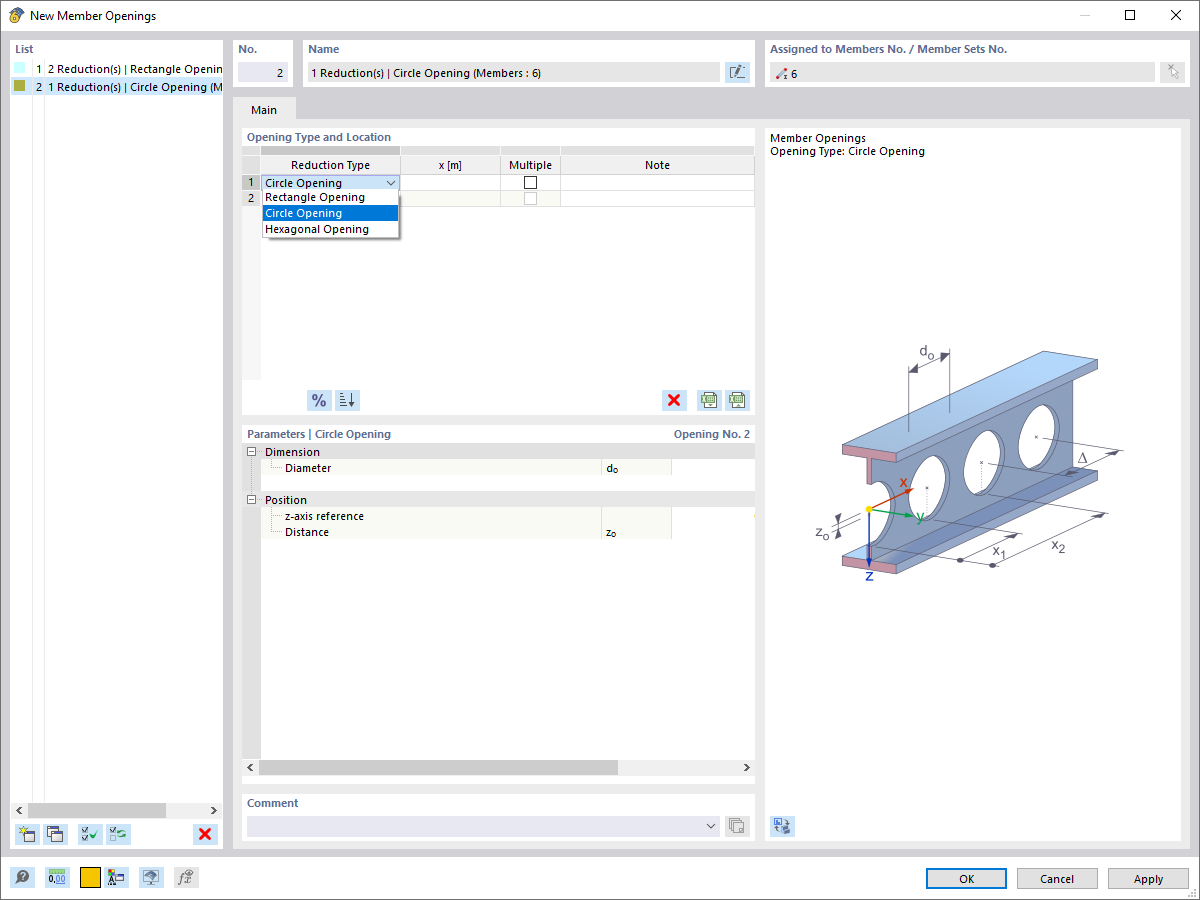

Cuadro de diálogo "Nueva abertura en barra"
KB 001799 | Uso del tipo de barra "Modelo de superficies"
30-05-2024
039688

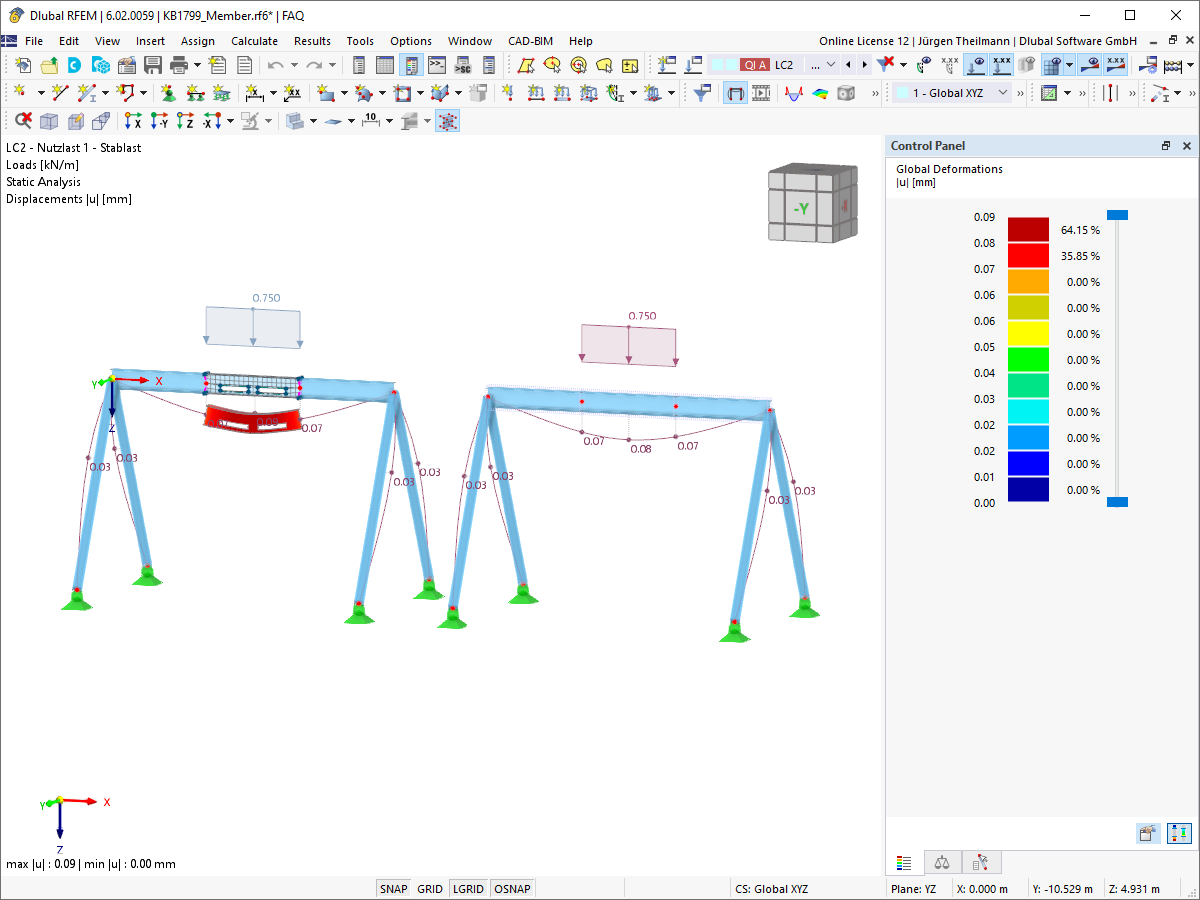

Comparación del modelo de barras (derecha) y el modelo de superficies (izquierda) según las deformaciones globales
KB 001799 | Uso del tipo de barra "Modelo de superficies"
30-05-2024
039689

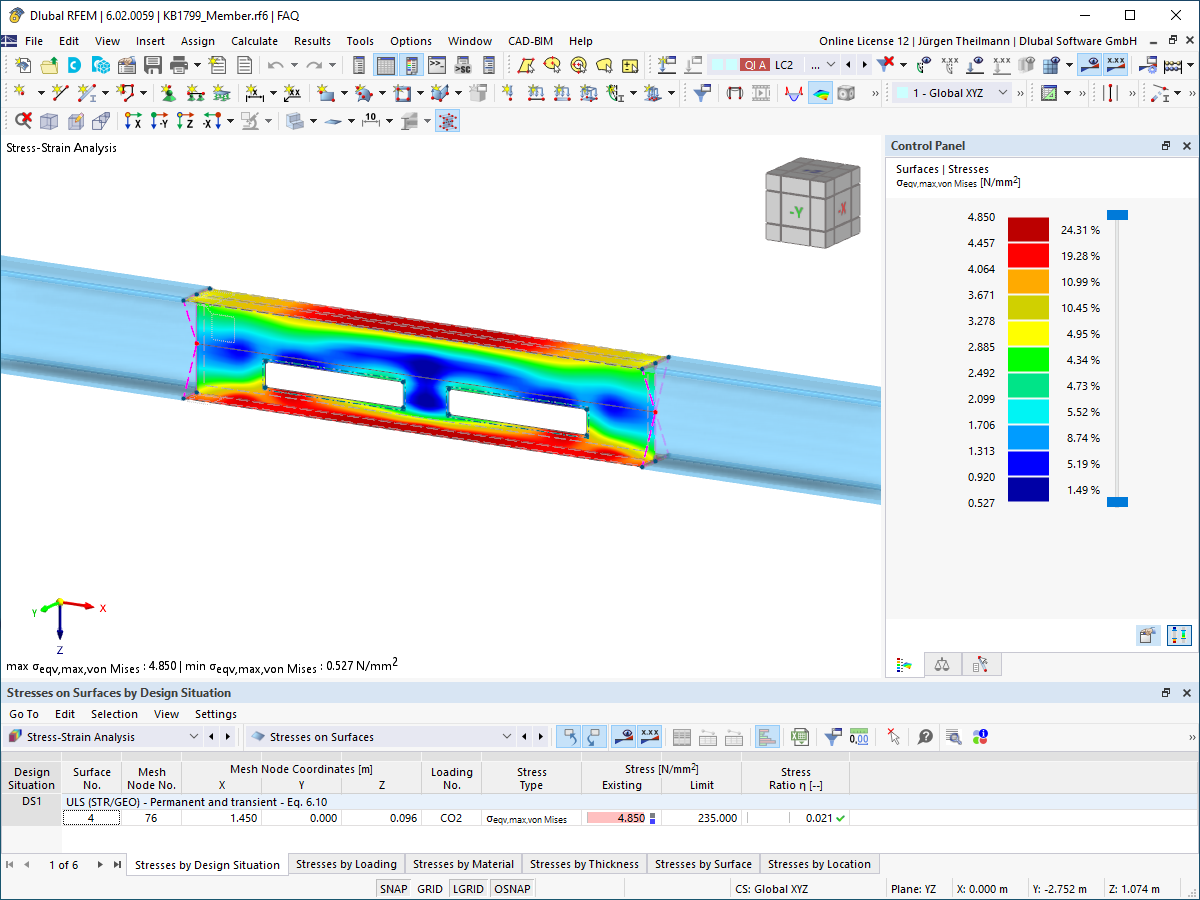

Análisis de la distribución de tensiones en el modelo de superficies con el complemento Análisis tensión-deformación
KB 001799 | Uso del tipo de barra "Modelo de superficies"
