FAQ 5723 | Descenso de aguas subterráneas | Comparación de resultados

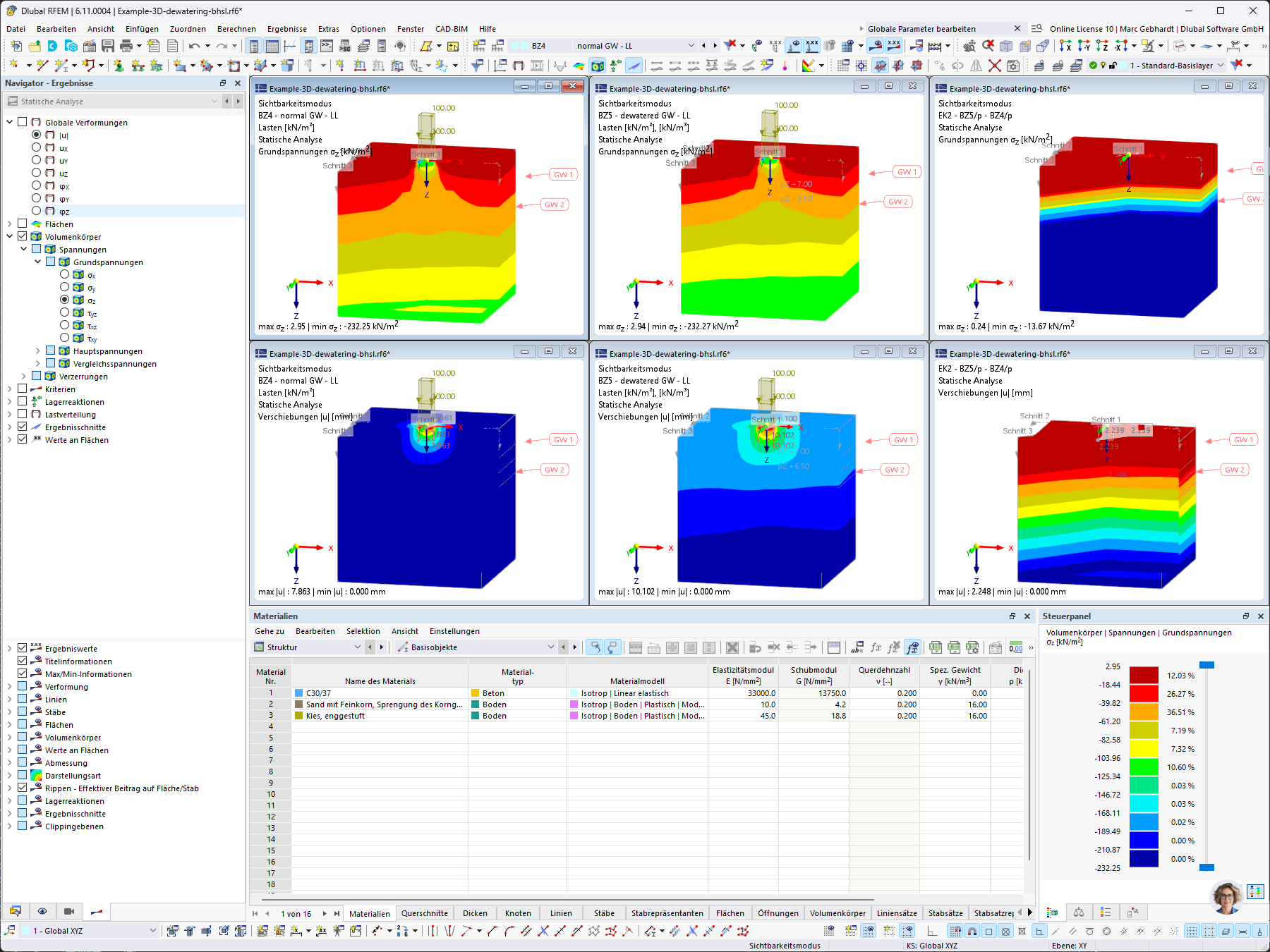

La imagen muestra los resultados con y sin el drenaje de agua subterránea de la carga aplicada. La columna izquierda muestra la condición con un nivel normal de agua subterránea, la columna del medio con un nivel reducido de agua subterránea y la columna derecha la diferencia. La fila superior muestra las tensiones normales verticales (en dirección z) y la fila inferior las deformaciones totales.
Modelo en 3D
Especificaciones
| Número de nudos | 28 |
| Número de líneas | 44 |
| Número de barras | 0 |
| Número de superficies | 23 |
| Número de sólidos | 4 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 1600.000 t |
| Dimensiones (métricas) | 11,000 x 10,000 x 11,000 m |
| Dimensiones (imperiales) | 36.09 x 32.81 x 36.09 feet |
