Las cargas modificadas debido a la diferencia de densidades en estado húmedo y saturado, así como la consideración de la flotabilidad, se pueden tener en cuenta de manera relativamente sencilla como cargas de volumen.
Puede descargar el modelo correspondiente en el siguiente enlace:

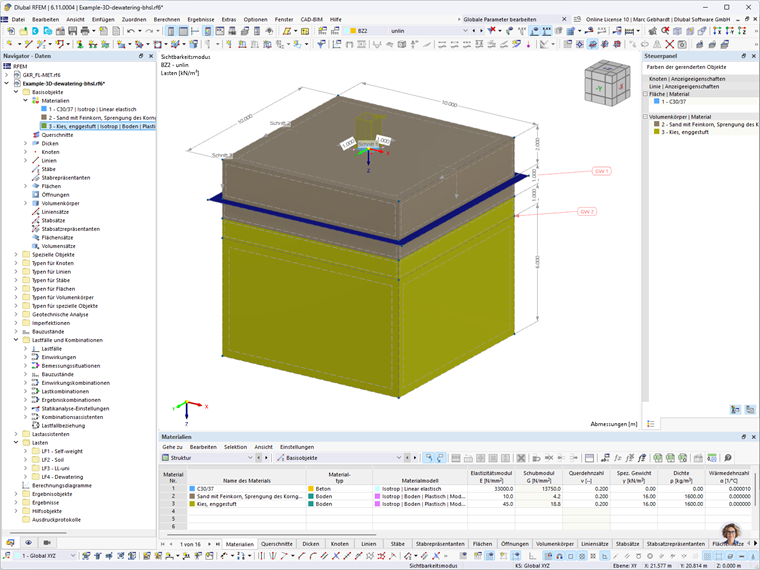

La siguiente imagen muestra el modelo considerando los niveles freáticos. El nivel freático original está considerado en el macizo del suelo y está marcado como "GW 1" en la imagen. Para considerar el nivel freático rebajado "GW 2", se realizó una división del volumen.

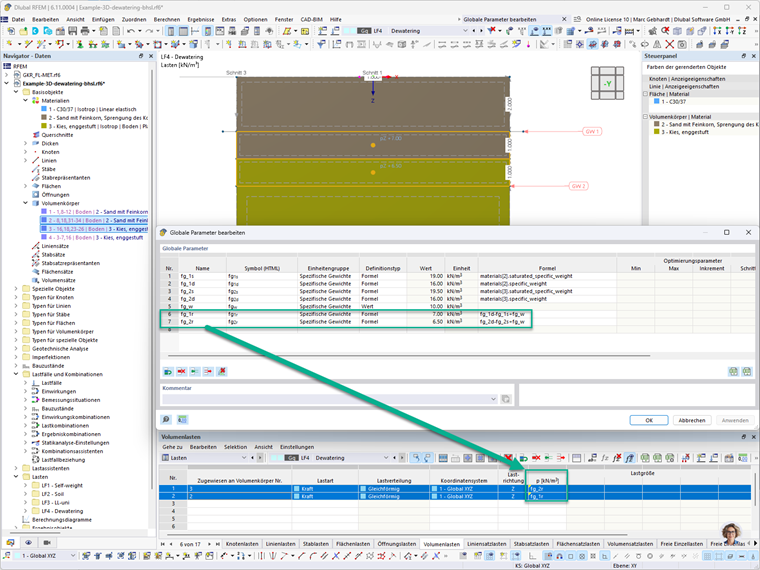

La carga modificada resultante del rebajamiento del nivel freático fue parametrizada mediante parámetros globales, los cuales se refieren a las densidades de los materiales del suelo, y se aplicó como cargas de volumen. Esto se muestra en la siguiente imagen.

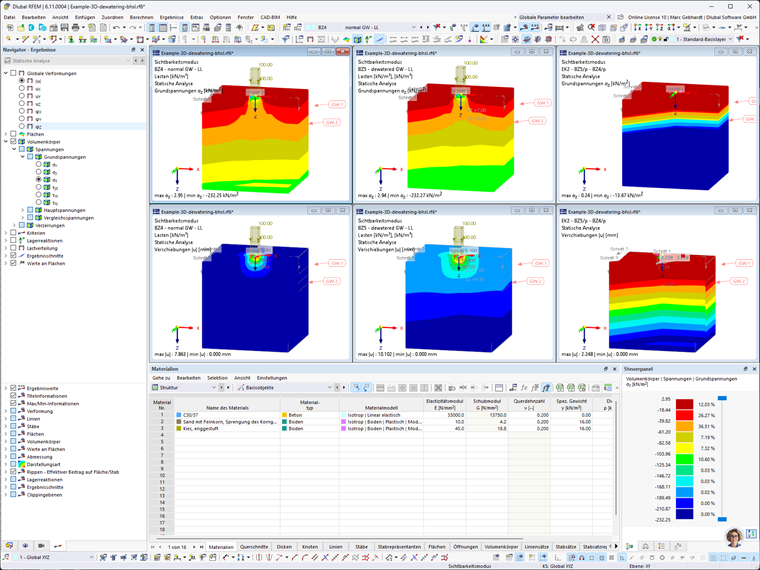

De este modo se producen diferentes estados de tensión y asentamientos. Esto se muestra para la carga de servicio aplicada a continuación en la siguiente imagen. Una combinación de resultados (representación del resultado a la derecha), en la cual de los resultados del análisis de la carga de servicio después del rebajamiento del nivel freático se restan los resultados de la aplicación de la carga de servicio sobre el nivel freático normal, muestra las diferencias de manera relativamente clara. Como se puede ver aquí, las tensiones normales se reducen en aproximadamente 14 kN/m² en el plano de evaluación inferior (parte superior derecha de la imagen). Sin embargo, es más relevante el mayor asentamiento de 2,2 mm (parte inferior derecha de la imagen).
