Sistema y carga

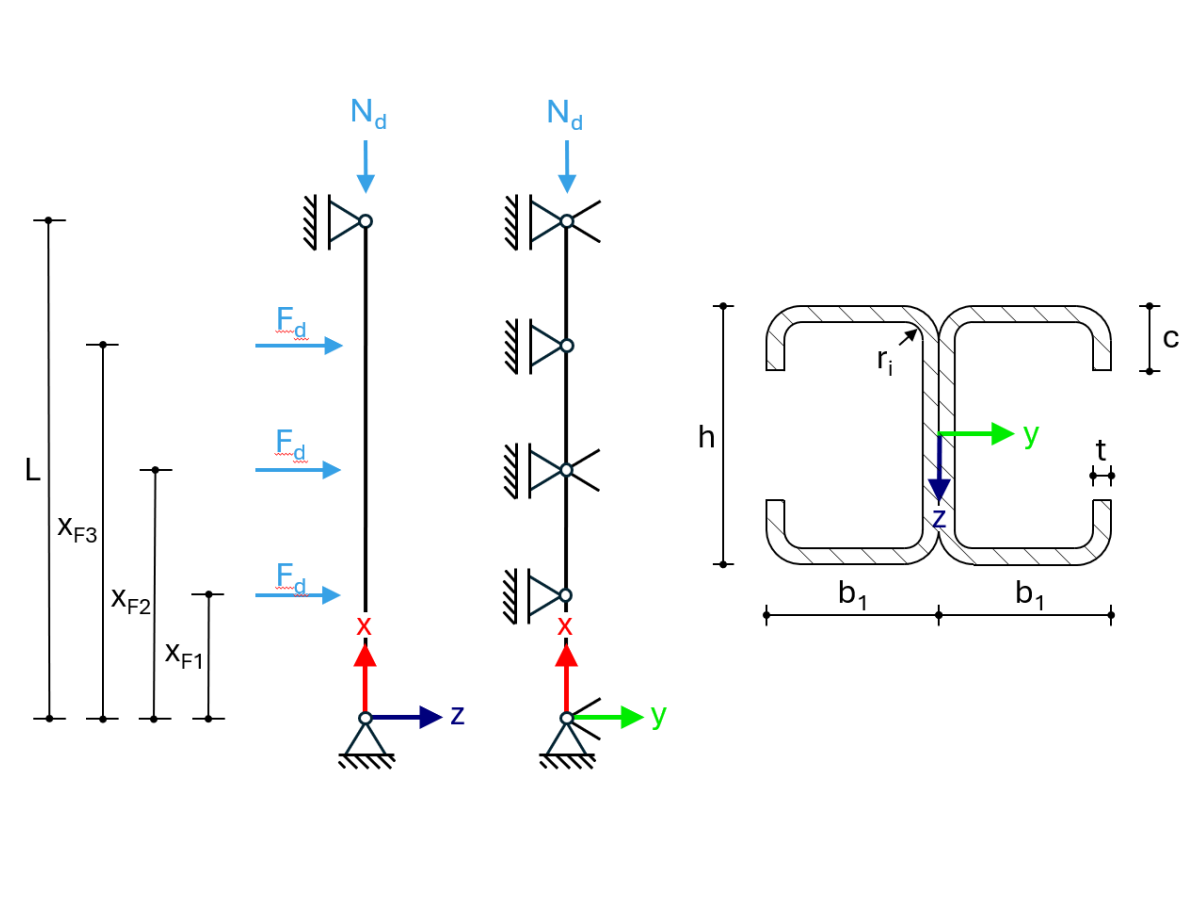

La imagen muestra un pilar de pórtico con carga. El pilar está diseñado como una viga con apoyo simple en dirección z. En los puntos de tercio de la altura del pilar, está apoyado lateralmente en la dirección y. Además, en el centro del pilar, se evita la torsión alrededor del eje x.
La sección está formada por dos perfiles en C dispuestos espalda con espalda y conectados entre sí por pares de tornillos en la zona del alma. La conexión está diseñada de tal manera que no se impida una pandeo local en todo el ancho del alma.
El pilar está sometido a un esfuerzo de compresión axial y tres cargas laterales.
