Definición del diagrama de articulación de línea no lineal para el modelado de muros de cortante de madera

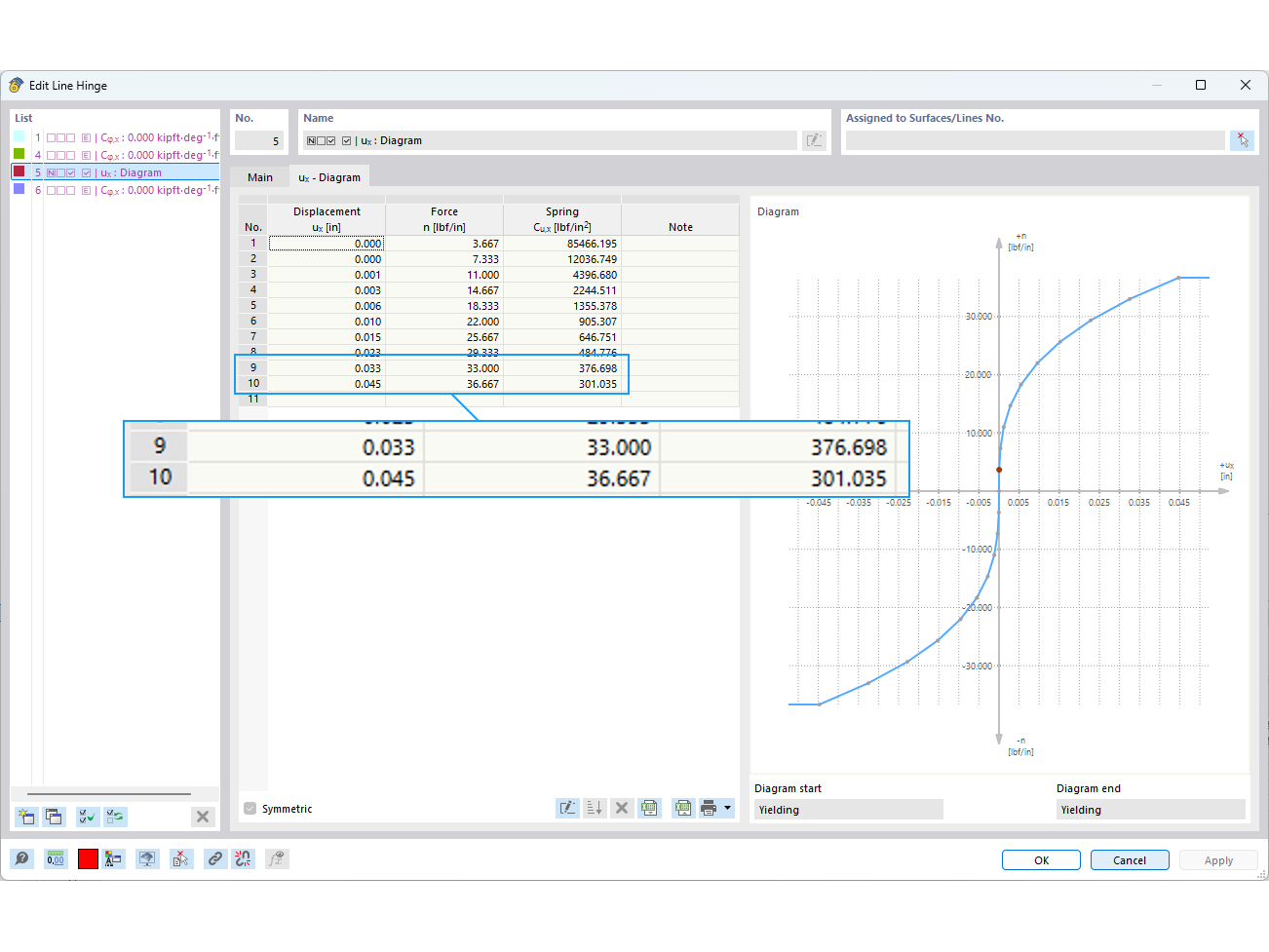

Diálogo Editar articulación lineal que muestra un diagrama fuerza-deformación ux no lineal con valores de rigidez de muelle para el modelado de muros de cortante de madera.
El cuadro de diálogo Editar articulación lineal muestra la definición del diagrama no lineal para la componente de desplazamiento ux de la articulación lineal n.° 5. La tabla de entrada enumera los valores de desplazamiento ux en pulgadas, las fuerzas n en lbf/in y la rigidez elástica resultante Cux en lbf/in². Esta articulación no lineal representa el comportamiento de la conexión entre los montantes del muro de cortante de madera y el revestimiento.
