Modellieren einer geschwungenen Öffnung auf schiefer Ebene

[MartinM]

Hallo,
in einer von mir modellierten Quadrangle Fläche würde ich gerne eine Öffnung einfügen, die geschwungen ist.

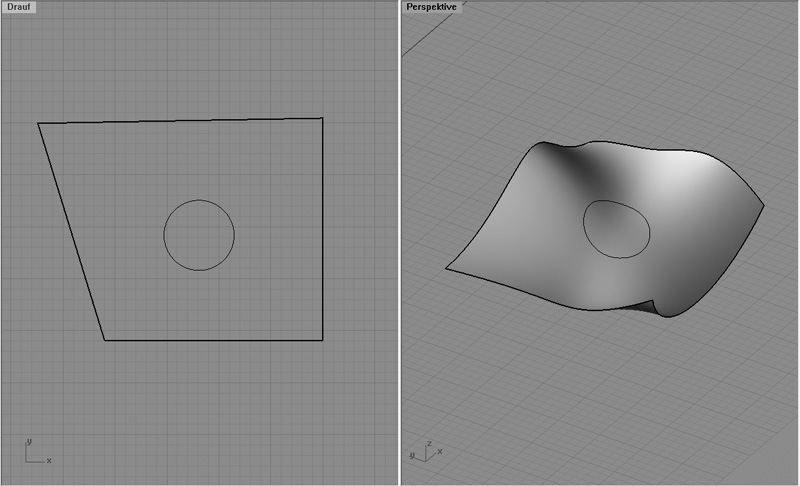

Ich habe das RFEM Modell angehängt und einen Screenshot des Modells mit der Öffnung, wie ich sie gerne hätte. (Es ist ein Kreis, den ich gerne auf die Fläche projeziert hätte.)

Wie könnte ich solch eine Form modellieren, wenn es nicht direkt mit dem "Öffnungswerkzeug" funktioniert.

Ich würde mich über eure Ideen freuen.

Viele Grüße
Martin

[Frank Faulstich]

AW: Modellieren einer geschwungenen Öffnung auf schiefer Ebene

Hallo,
in einer von mir modellierten Quadrangle Fläche würde ich gerne eine Öffnung einfügen, die geschwungen ist.

...

Wie könnte ich solch eine Form modellieren, wenn es nicht direkt mit dem "Öffnungswerkzeug" funktioniert.

Hallo,

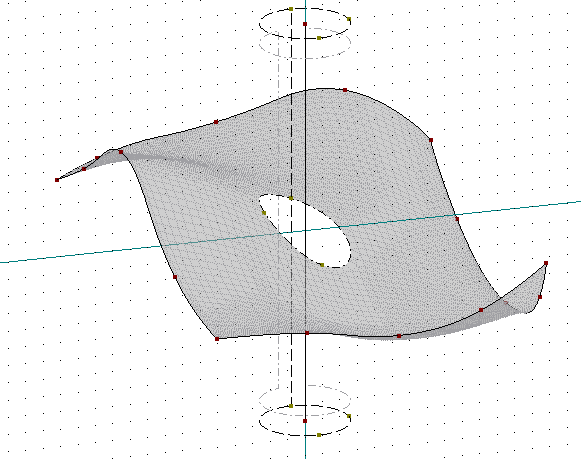

das funktioniert ganz einfach mit Durchdringungen. Ich habe in der angehängten Datei ein vertikales Rohr erzeugt und zwischen der Quadrangle-Fläche und dem Rohr eine Durchdringung erzeugt. Vom Rohr habe ich im Register "Integriert" beide Teilflächen ausgeblendet und in der Quadrangle-Fläche die gewünschte Öffnung.

Viele Grüße

Frank Faulstich
