Auflager an Stahlprofil

[Tawi]

Hallo,
ich bin Studentin und möchte mit RFEM5 einen Teil meiner Bachelorarbeit unterstützen. Dementsprechend habe ich noch nicht so viel Erfahrung mit dem Programm.

Im Endeffekt möchte ich einen Geländeranschluss im Idustriestahlbau nachrechen.

Im ersten Schritt (zum reinkommen) wollte ich jetzt ein Stahlprofil in RFEM modellieren und die Auflager an die Flansche setzten.

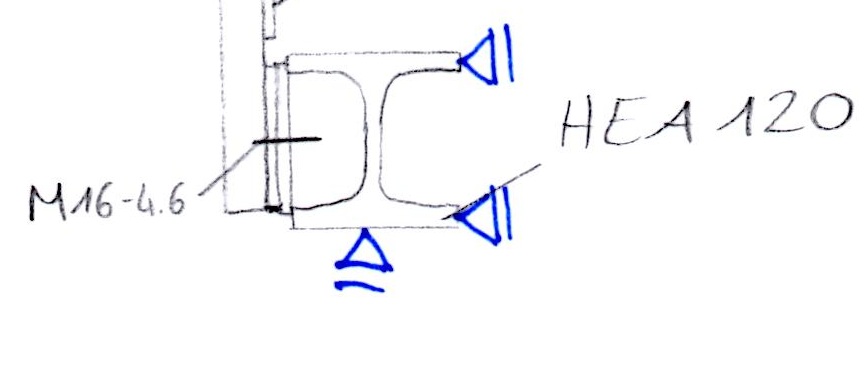

ungefähr so:


Zum ausprobieren, ob es geklappt hat, habe ich dann eine Punktlast an den Flansch gesetzt und wollte es berechnen lassen.
Es kam dann aber eine Fehlermeldung.
Mein Problem ist, dass die Auflager nicht erkennen, dass sie mit dem Stahlprofil verbunden sind.
Wahrscheinlich muss ich das Profil anders definieren. Ich habe es als Balkenstab von Punkt zu Punkt eingegeben.

Kann mir jemand helfen?

[Pitt]

AW: Auflager an Stahlprofil

Moin,

kannst Du zum besseren Verständnis eine Skizze des RFEM-Systems einfügen?

Pitt

[Frank Faulstich]

AW: Auflager an Stahlprofil

Hallo,
...
Es kam dann aber eine Fehlermeldung.
Mein Problem ist, dass die Auflager nicht erkennen, dass sie mit dem Stahlprofil verbunden sind.
Wahrscheinlich muss ich das Profil anders definieren. Ich habe es als Balkenstab von Punkt zu Punkt eingegeben.

Hallo Tawi,

ich kann mir so etwa denken, wo das Problem liegt. Sie haben das Stahlprofil als Stabelement eingegeben. Das Stabelement ist ein 1-D-Element, also nichts weiter als eine Linie mit einer Steifigkeit.
Zur Abbildung des skizzierten Problems reicht das nicht aus. Das Stahlprofil muss mit 2-D-Flächenelementen modelliert werden.
In RFEM gibt es eine Funktion, die da sehr hilfreich ist. Klicken Sie dazu mit der rechten Maustaste auf den Stab. Im Kontextmenü finden Sie die Funktion "Stab zerlegen in Flächen".
Das so entstandene Flächenmodell kann dann mit Lasten und Lagern versehen werden, die am Flansch angreifen.

Viele Grüße
Frank Faulstich

[Walter Rustler]

AW: Auflager an Stahlprofil

Zum Reinkommen kann ich folgende Seiten/Videos empfehlen:

http://www.dlubal.de/fuer-einsteiger.aspx
http://www.dlubal.de/download/videos..._mit_rfem5.wmv

Viele Grüße
W. Rustler
Dlubal Software GmbH
