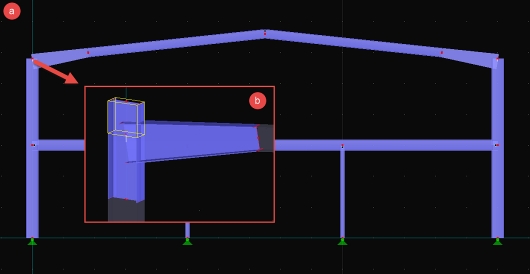

Portiques d’une halle comme base pour un modèle de surface

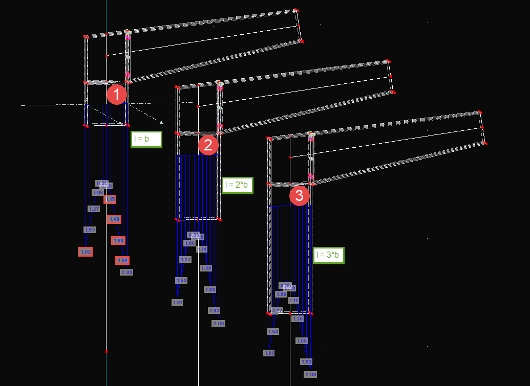

Influence de la longueur de poteau

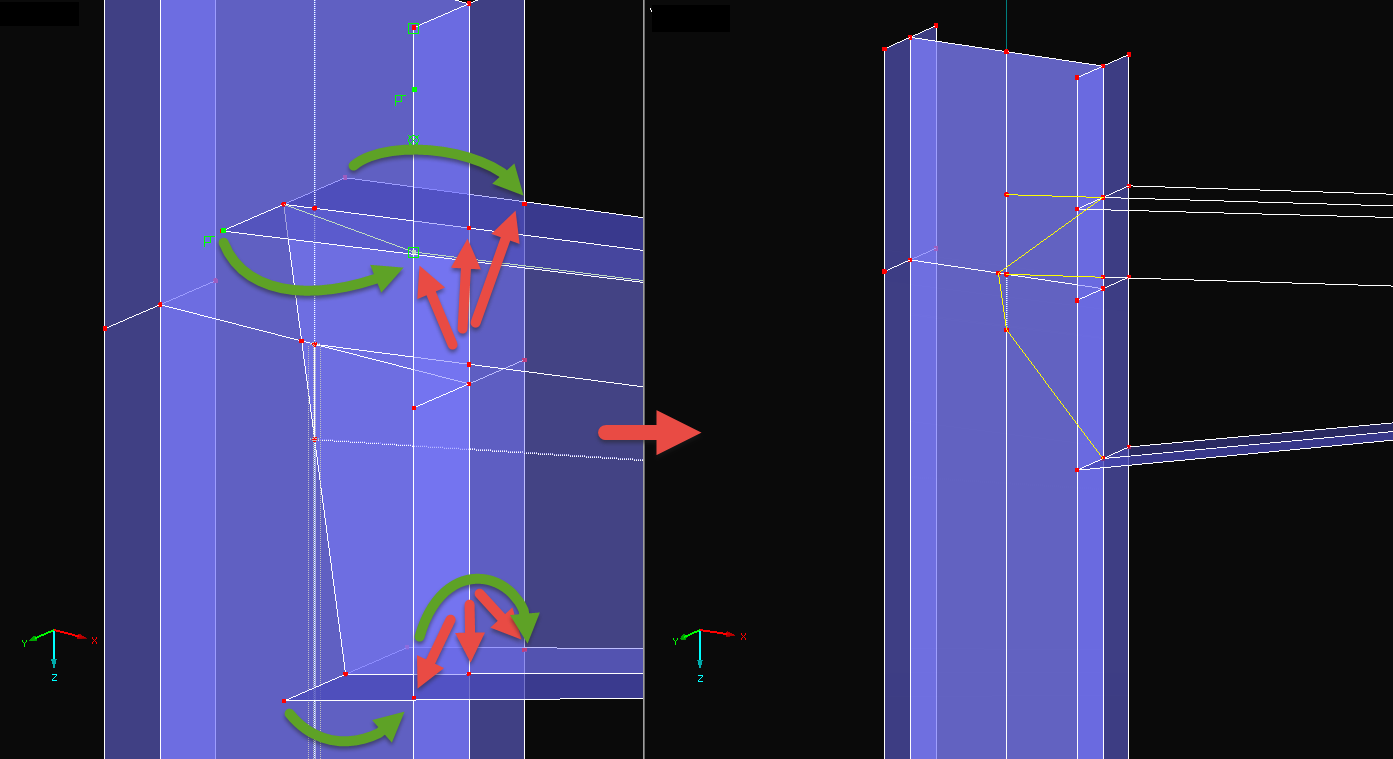

Couper le jarret à la longueur via « Connecter ligne/barre »

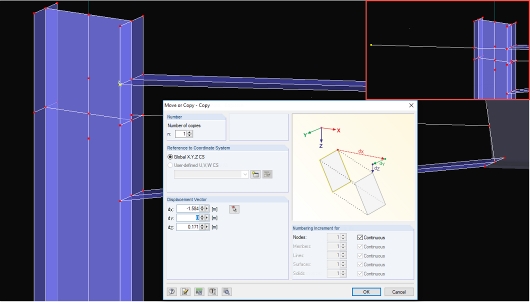

Transfert de l’inclinaison de la poutre au poteau

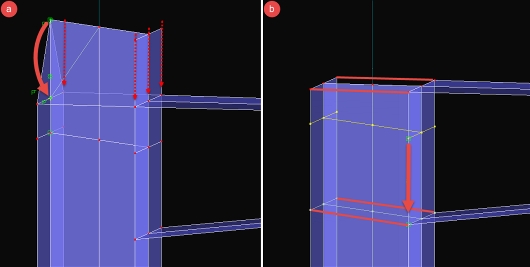

Couper le poteau à la longueur

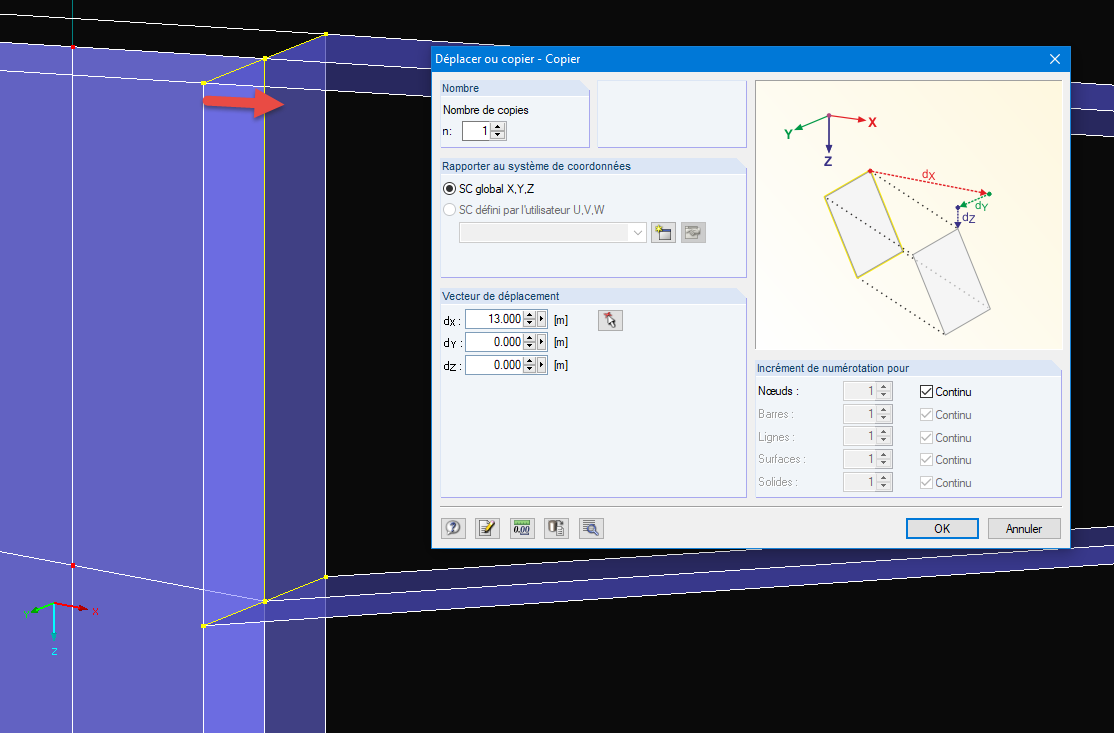

Création du nœud pour la platine d’about sur la poutre

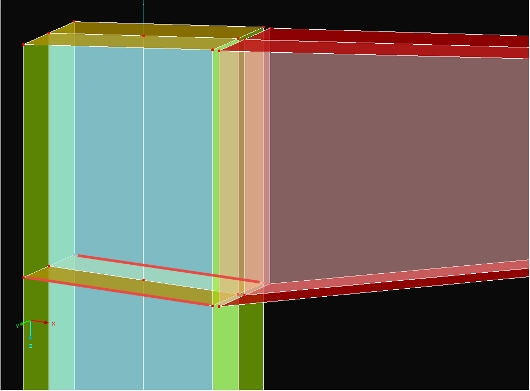

Modélisation de surface terminée avec des raidisseurs d’âme supplémentaires
Créations de trous dans la platine d’about

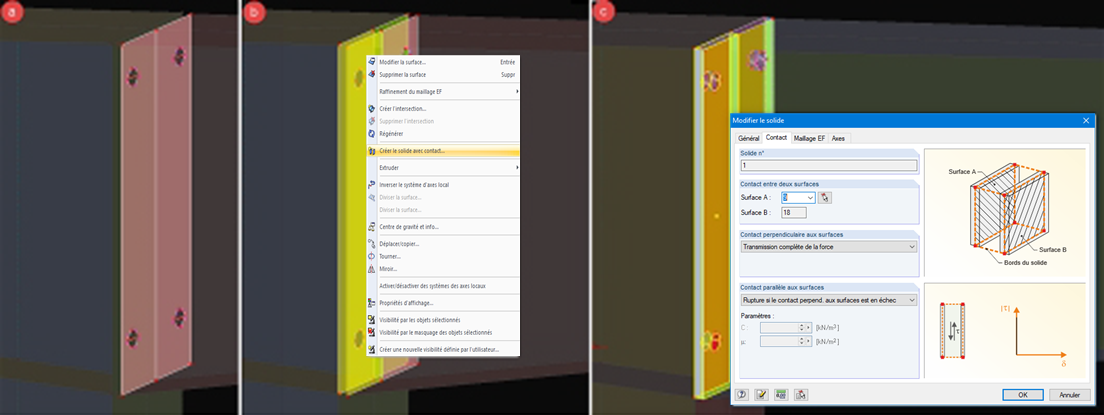

Ouverture des trous finis et création du solide de contact

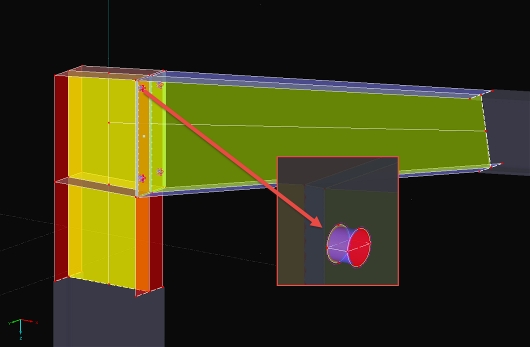

Modélisation terminée de l’angle du portique avec des boulons et des barres rigides

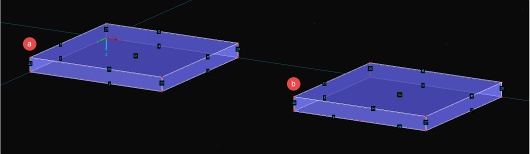

Modélisation correcte et incorrecte d’une surface de contour d’un solide de contact
Portiques d’une halle comme base pour un modèle de surface
Influence de la longueur de poteau
Couper le jarret à la longueur via « Connecter ligne/barre »
Transfert de l’inclinaison de la poutre au poteau
Couper le poteau à la longueur
Création du nœud pour la platine d’about sur la poutre
Modélisation de surface terminée avec des raidisseurs d’âme supplémentaires
Créations de trous dans la platine d’about
Ouverture des trous finis et création du solide de contact
Modélisation terminée de l’angle du portique avec des boulons et des barres rigides
Modélisation correcte et incorrecte d’une surface de contour d’un solide de contact
