Modélisation d'assemblages en éléments surfaciques

Article technique

Grâce à RF-/FRAME-JOINT Pro, il est possible de calculer des assemblages de portique selon l'Eurocode 3. Dans le cas d'assemblages non-normalisés ou si vous souhaitez examiner un assemblage et son comportement de manière approfondie, il est recommandé d'effectuer la modélisation en éléments surfaciques. L'article suivant explique comment ce type de modèle est généralement créé.

Modélisation en éléments barres

RFEM offre la possibilité de convertir les barres avec des sections à parois minces en éléments surfaciques. Par conséquent, le modèle en éléments barres doit d'abord être créé, puis les barres correspondantes pourront être converties. Le modèle traité dans cet article est visible sur la Figure 01 a.

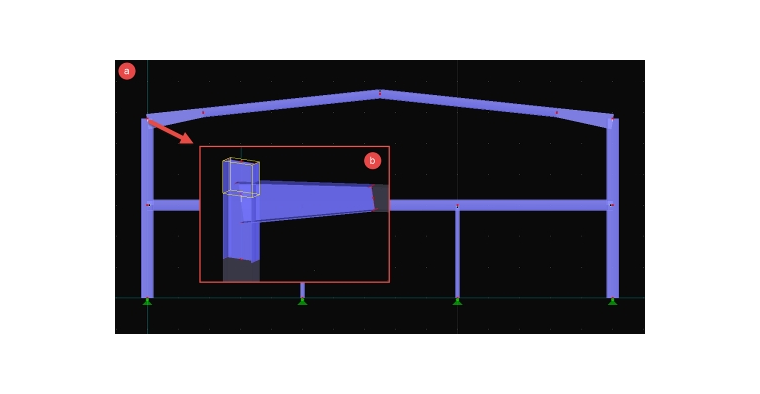

Figure 01 - Portique servant de base pour la création des éléments surfaciques

Il s'agit d'un portique simple où l'assemblage, indiqué par une flèche sur la figure ci-contre, sera remplacé par des éléments surfaciques. La longueur des barres joue un rôle important dans ce cas et ce pour deux raisons.

  1. Un élément surfacique requiert bien plus d'éléments finis qu'une barre. Il est donc recommandé de choisir une longueur de barre aussi courte que possible afin de limiter la difficulté des calculs et, par conséquent, leur durée. D'autre part, la précision de calcul s’améliore si le nombre d'éléments finis est élevé et qu'une grande partie de la barre est transformée en élément surfacique.
  2. La conversion de la barre en élément surfacique nécessite une bonne distribution des charges, car les forces s'exerçant sur la barre doivent être transférées d'un nœud vers les lignes de contour d'une section. La barre ne doit pas être trop courte afin d'obtenir une distribution des charges aussi réaliste que possible.

Afin de respecter ces deux conditions, on peut se servir de la règle classique de distribution des charges à un angle de 60°. La largeur la plus grande de la section doit être au moins définie comme longueur pour la zone d'application des charges.

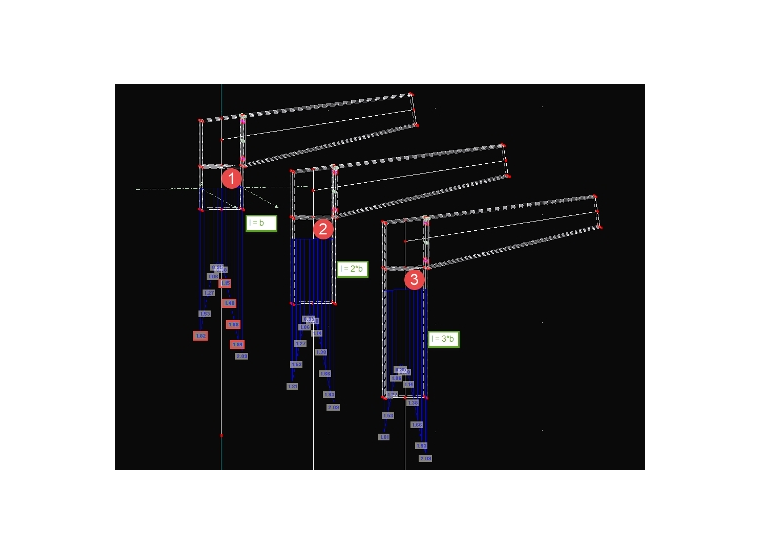

Figure 02 - Influence de la longueur du poteau

La Figure 02 compare trois configurations d’assemblages du portique modélisés dans une section, qui a été appliquée à la moitié de la largeur w de la section. La contrainte équivalente selon von Mises est utilisée comme valeur de référence. Des différences sont clairement visibles entre l'option 1 et l'option 2, présentant respectivement une longueur l du poteau égale à la largeur de section et à deux fois la largeur de section. Les différences sont quasiment imperceptibles à partir d’une longueur égale à trois fois la largeur de section, sur la troisième option. Par précaution, il est donc recommandé d’opter pour une longueur égale à deux fois la largeur de section. Il en va de même pour la poutre. Afin de simplifier l'opération, aucune coupe n'a été effectuée et la poutre complète a été utilisée.

Le poteau doit être continu, il doit donc être allongé vers le haut à l'aide d'une barre. La longueur de barre doit être définie de sorte à ce qu'elle dépasse de la semelle supérieure de la poutre. Elle sera en effet coupée à la longueur adéquate par la suite. L'assemblage de portique modifié est représenté sur la Figure 01 b.

Création de l'élément surfacique

Les barres peuvent à présent être converties en éléments surfaciques. Un clic droit sur une barre permet d'ouvrir le menu « Générer les surfaces ». Cependant, le modèle créé présente diverses intersections. Entre outre, il n'y a ni platines d'about, ni nervures, ni l'inclination correcte au sommet du poteau.

Les intersections doivent tout d'abord être modifiées. Pour ce faire, il est possible d'utiliser l'outil « Connecter les lignes/barres ». Si deux surfaces formant une intersection sont sélectionnées, des points d'intersection sont créés au niveau des lignes de contour de l'intersection. Il est également possible de créer une intersection et de convertir celle-ci en ligne. Les points aux extrémités de la poutre peuvent ensuite être déplacés vers ces nouveaux points, comme le montre la Figure 03.

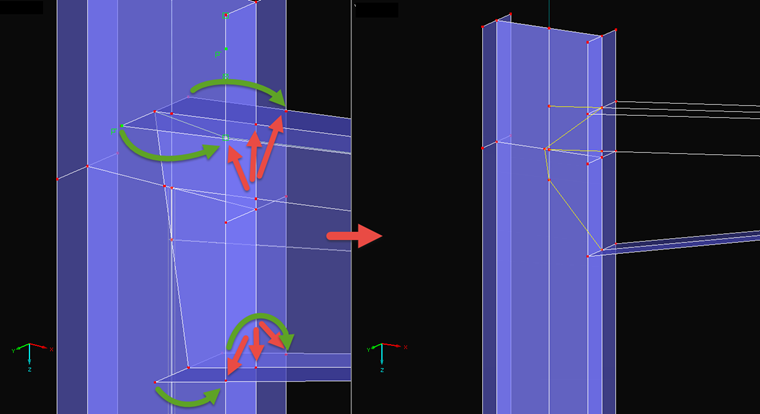

Figure 03 - Coupe de la poutre avec la fonction « Connecter les lignes et les barres »

Les surfaces sont susceptibles de devenir erronées ou d'être supprimées. Cela peut être corrigé par la suite. Une fois tous les nœuds et lignes superflus supprimés, on devrait obtenir un modèle similaire à celui de la Figure 04.

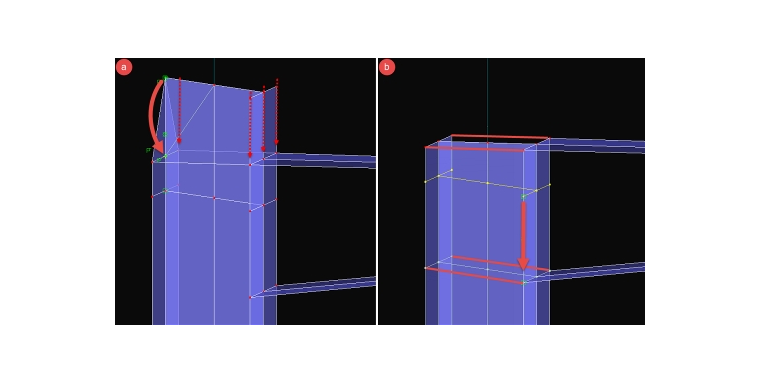

Figure 05 - Coupe du poteau

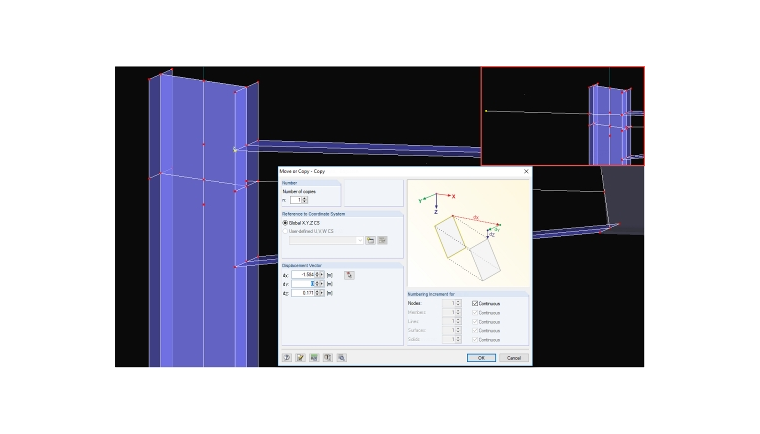

La coupe du poteau à la bonne longueur constitue la prochaine étape. Afin d'afficher l'inclinaison de poutre adéquate, l'un des bords de la semelle supérieure est utilisé comme vecteur lors de la copie. Ce processus est représenté sur la Figure 04. Le point de croisement supérieur entre la semelle du poteau et de la poutre doit être copié. Dans la boîte de dialogue « Déplacer/copier », on indique une copie et l'on sélectionne les deux nœuds d'extrémités du bord de la semelle de la poutre pour définir le vecteur de déplacement. La valeur de cette direction (dY, ici) doit être paramétrée sur 0 puisque la poutre a été réduite. Une ligne peut à présent être créée entre les deux nœuds. Cette ligne croise désormais le bord opposé de la semelle du poteau. L'outil « Connecter les lignes/barres » permet de générer le point d'intersection.

Une fois l'inclination correcte affichée, le nouveau nœud est dupliqué ou copié de l'autre côté du poteau et les nœuds d'extrémités du poteau sont ensuite déplacés vers ces nouveaux nœuds (Figure 05 a). Les lignes de liaison entre le poteau et l'extension créée sont alors déplacées vers le coin inférieur de la poutre et des lignes supplémentaires pour les raidisseurs ainsi que la platine d'about peuvent être créées comme indiqué sur la Figure 05 b.

La platine d'about de la poutre sera créée par la suite. Les lignes d'intersection entre le poteau et la poutre peuvent être copiées perpendiculairement au poteau. La distance dépend de l'épaisseur de la semelle et de la platine d'about. La moitié de l'épaisseur doit être ajoutée à chaque cas. Dans cet exemple, la semelle et la platine d'about présentent respectivement une épaisseur de 13,5 mm et de 12 mm. La distance est donc d'environ 13 mm. Une fois les lignes copiées, les lignes de la poutre peuvent également être déplacées vers les nouveaux nœuds aux extrémités (Figure 06) et des lignes de connexion supplémentaires créées pour la platine d'about. Après cette étape, les surfaces de la poutre ne seront plus celles d’origines étant donné que les lignes de contour ont été modifiées.

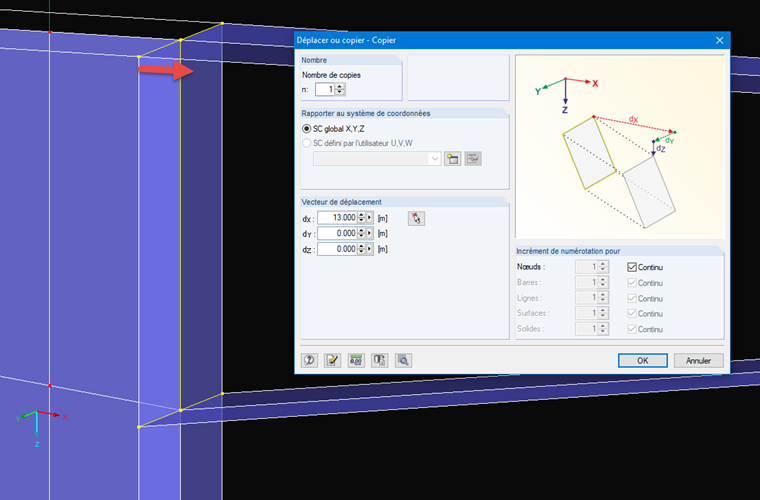

Figure 06 - Création d'un nœud pour la platine d'about de la poutre

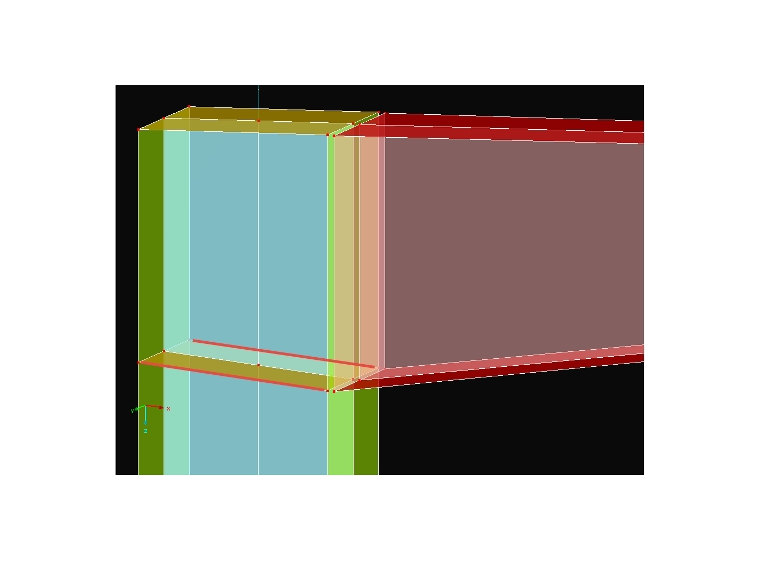

Pour achever la modélisation, les lignes des raidisseurs ainsi que les nouvelles surfaces et les surfaces supprimées sont créées. Dans le cas présent, le résultat obtenu est celui visible sur la Figure 07. Pour garantir un affichage clair, les surfaces sont affichées de différentes couleurs en fonction de leur épaisseur.

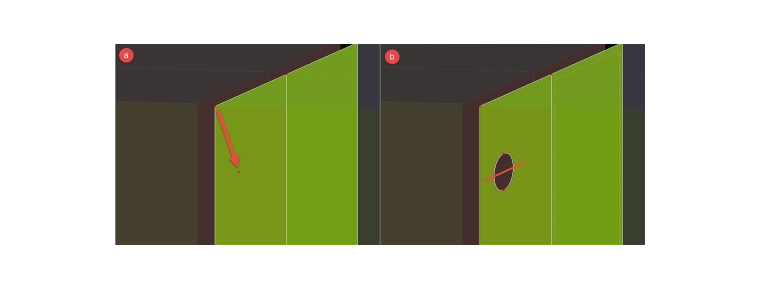

Figure 08 - Perçages au niveau de la platine d'about de la poutre

Modélisation d'une connexion boulon/semelle

La connexion entre la plaque d'about de la poutre et la semelle du poteau sera réalisée à l'aide d'un solide de contact et de barres. Le solide de contact est placé entre les deux surfaces (poteau/poutre) et peut simuler l'échec en cas de traction entre les surfaces. Les efforts de traction devraient être absorbés par les boulons, qui sont modélisés sous forme de barres.

Des trous sont d'abord créés. Ces trous sont des ouvertures dans la semelle et la platine d'about. Le nœud de la platine d'about supérieure est tout d'abord copié à la position adéquate (Figure 08 a). Un cercle peut être créé à cet emplacement (le plan de travail doit être pris en compte). Les surfaces de contour des solides de contact doivent toujours être constituées de quatre lignes de contour. Étant donné que cela n'est pas encore le cas pour ce perçage, le cercle a dû être divisé en deux segments il faut insérer une ligne et utiliser l'outil « Connecter les lignes/barres »). Il est possible de créer l'ouverture à l'aide de l'option « Sélectionnez les lignes de contour ».

L'ouverture générée et le point central sont copiés vers le bas, puis ils peuvent ensuite être dupliqués (Figure 09 a). Le solide de contact ou les deux solides de contact peuvent être créés en cliquant sur les surfaces opposées et en sélectionnant « Créer un solide de contact » (Figure 09 b). Les solides de contact générés sont représentés sur le modèle de la Figure 09 c. La caractéristique « Échec sous traction » est paramétrée dans la boîte de dialogue des solides.

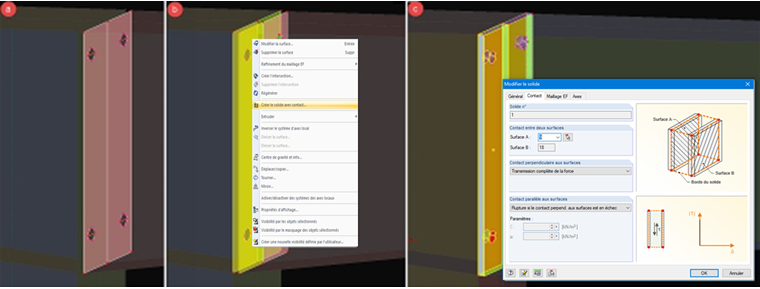

Figure 09 - Ouverture et création d'un solide de contact

Des barres avec des sections rondes en acier peuvent être utilisées pour modéliser les boulons, en prenant en compte le diamètre central des boulons employés. Il est également possible d'appliquer une précontrainte aux boulons. La connexion entre la barre et la surface est réalisée à l'aide d'une surface de type « Sans traction de membrane ». L'échec sous traction est ainsi simulé entre le boulon et le contour du perçage (Figure 10).

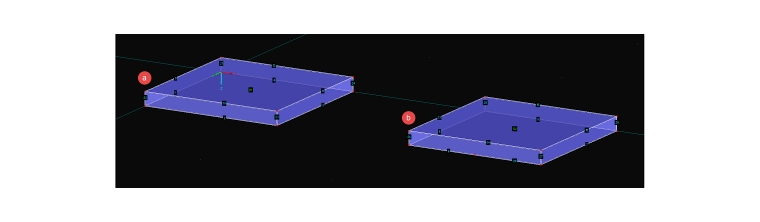

Figure 11 - Modélisation correcte et erronée de la surface de contour d'un solide de contact

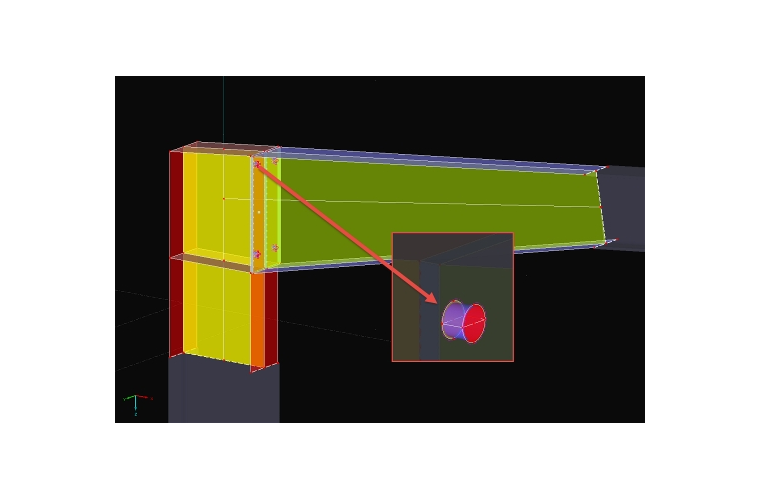

La liaison avec le modèle en éléments barres est effectuée à l'aide de barres rigides. Des barres rigides sont créées aux deux extrémités des contours de sections du modèle en éléments surfaciques. Ces barres garantissent la distribution uniforme des charges entre les points d'extrémités des barres et le modèle surfacique.

Astuces

La cohérence de la modélisation apparaîtra lors de la génération du maillage EF. Trois problématiques courantes et la manière de les résoudre vont maintenant être présentées.

  1. « Les lignes de définition d'une surface ne sont pas fermées. »
    Ce problème survient si les lignes de contour d'une surface ont été modifiées. Dans ce cas, plusieurs surfaces de la poutre sont concernées. Ces anciennes surfaces ont déjà été remplacées par de nouvelles surfaces et les premières, incomplètes, peuvent être supprimées. Corriger une surface prend généralement plus de temps qu'en créer une nouvelle en sélectionnant les lignes de contour.
  2. « Le nombre d'objets intégrés des surfaces de contact ne correspond pas. »
    Lorsqu'un solide de contact est utilisé, les deux surfaces de contact doivent être absolument identiques. Si une surface présente un nœud, celui-ci doit également se trouver à sur l'autre surface. Les surfaces de contour doivent être perpendiculaires aux deux surfaces de contact.
  3. « Les surfaces latérales XX n'ont pas quatre lignes de contour. »
    Toutes les surfaces latérales d'un solide de contact doivent toujours être constituées de quatre lignes de contour. Il en va de même pour les trous dans un solide de contact. Un exemple est représenté sur la Figure 11. Dans le cas a, la surface de contour affichée présente exactement quatre lignes (2, 22, 10, 23). Il y en a cependant 5 dans le cas b, ce qui n'est pas autorisé. Toutefois, le nombre de lignes de contour des contacts de surfaces n'a pas d'importance.

Mots-Clés

modélisation connexion élément surfacique
