30.05.2024
021988

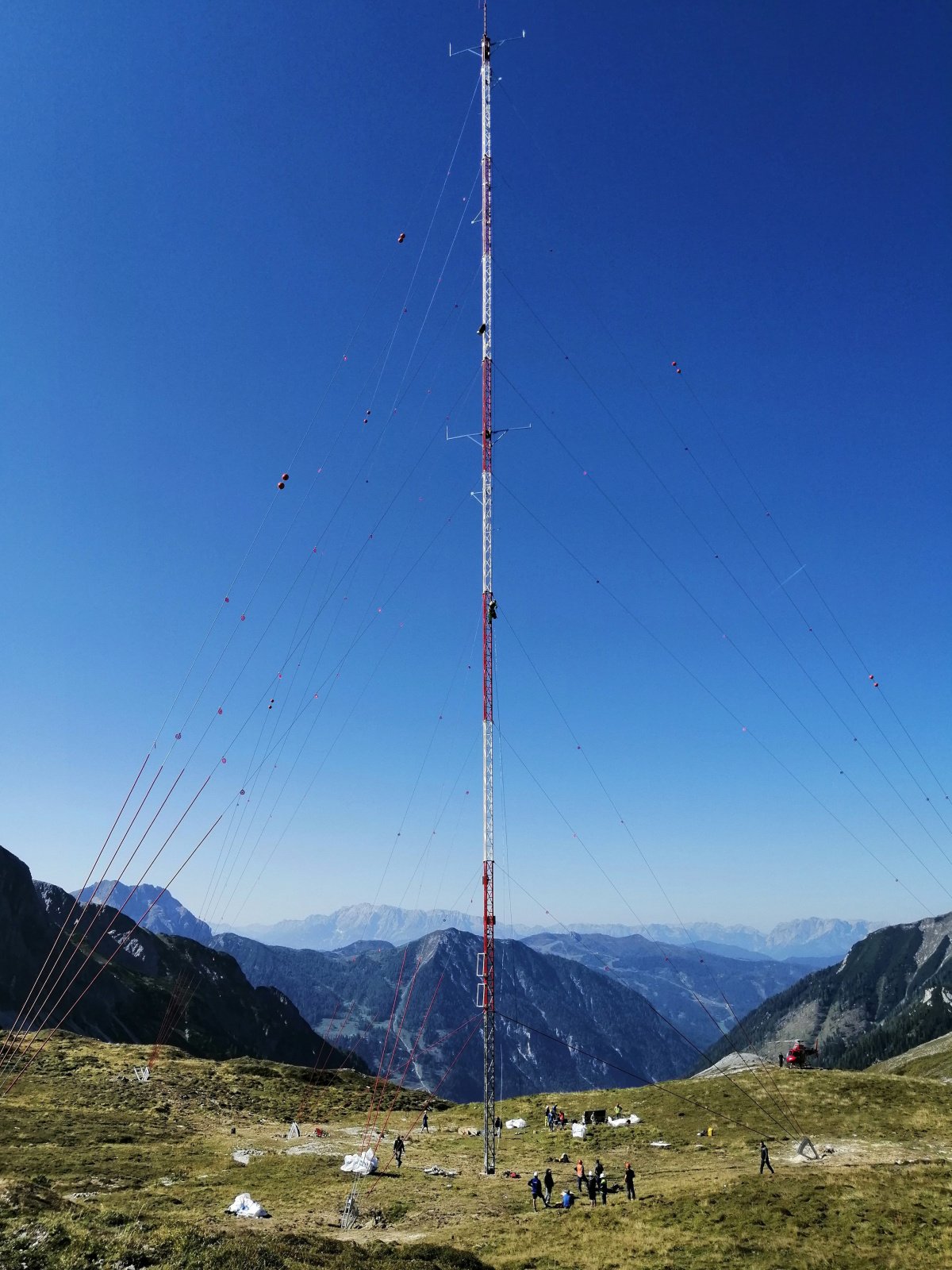

Mât de 100 mètres de haut à 2100 mètres d’altitude (© m3-ZT GmbH)
30.05.2024
021989
Installation du mât à l’aide d’un hélicoptère (© m3-ZT GmbH)
30.05.2024
021991
Semelle de tension de câble (© m3-ZT GmbH)
30.05.2024
021979
Modèle 3D du mât métallique dans RFEM (© m3-ZT GmbH)
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 458 |
| Nombre de lignes | 834 |
| Nombre de barres | 830 |
| Nombre de surfaces | 2 |
| Poids total | 8,973 t |
| Dimensions (métriques) | 90,671 x 78,536 x 100,467 m |
| Dimensions (impériales) | 297.48 x 257.66 x 329.62 feet |
| Version du logiciel | 5.26.01 |
30.05.2024
021983
Contraintes de l'acier à la base du poteau dans RFEM (© m3-ZT GmbH)
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 557 |
| Nombre de lignes | 357 |
| Nombre de barres | 15 |
| Nombre de surfaces | 237 |
| Nombre de solides | 51 |
| Nombre de cas de charge | 1 |
| Poids total | 0,127 t |
| Dimensions (métrique) | 0,923 x 0,868 x 0,915 m |
| Dimensions (impériales) | 3.03 x 2.85 x 3 feet |
| Version du logiciel | 5.26.01 |
30.05.2024
021986
Contraintes de l'acier de la semelle tendue de câble dans RFEM (© m3-ZT GmbH)
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 402 |
| Nombre de lignes | 221 |
| Nombre de barres | 10 |
| Nombre de surfaces | 124 |
| Nombre de solides | 25 |
| Nombre de cas de charge | 6 |
| Nombre de combinaisons de charges | 5 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 0,190 t |
| Dimensions (métrique) | 1,572 x 0,404 x 1,806 m |
| Dimensions (impériales) | 5.16 x 1.33 x 5.93 feet |
| Version du logiciel | 5.26.01 |
30.05.2024
022181
Point de base des haubans de mât métallique, déformation
Point de base des haubans d'un mât métallique, animation de la déformation
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 402 |
| Nombre de lignes | 221 |
| Nombre de barres | 10 |
| Nombre de surfaces | 124 |
| Nombre de solides | 25 |
| Nombre de cas de charge | 6 |
| Nombre de combinaisons de charges | 5 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 0,190 t |
| Dimensions (métrique) | 1,572 x 0,404 x 1,806 m |
| Dimensions (impériales) | 5.16 x 1.33 x 5.93 feet |
| Version du logiciel | 5.26.01 |
30.05.2024
022235
Pied de poteau du mât métallique, déformation
Base de poteau du mât métallique, animation de la déformation
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 557 |
| Nombre de lignes | 357 |
| Nombre de barres | 15 |
| Nombre de surfaces | 237 |
| Nombre de solides | 51 |
| Nombre de cas de charge | 1 |
| Poids total | 0,127 t |
| Dimensions (métrique) | 0,923 x 0,868 x 0,915 m |
| Dimensions (impériales) | 3.03 x 2.85 x 3 feet |
| Version du logiciel | 5.26.01 |
