Mât de mesure du vent érigé sur Radstädter Tauern, Autriche
Projet Client

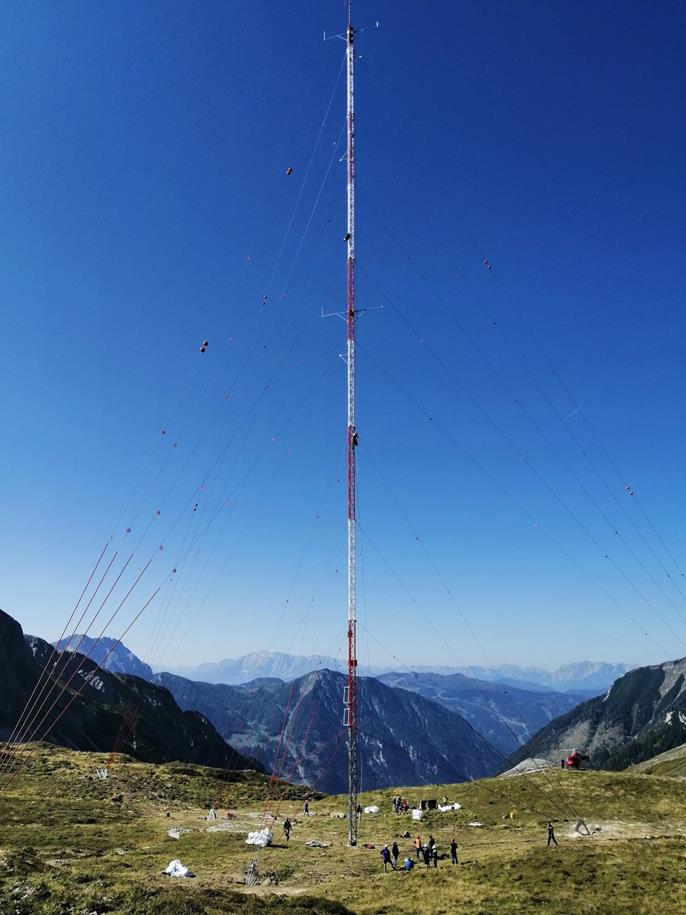

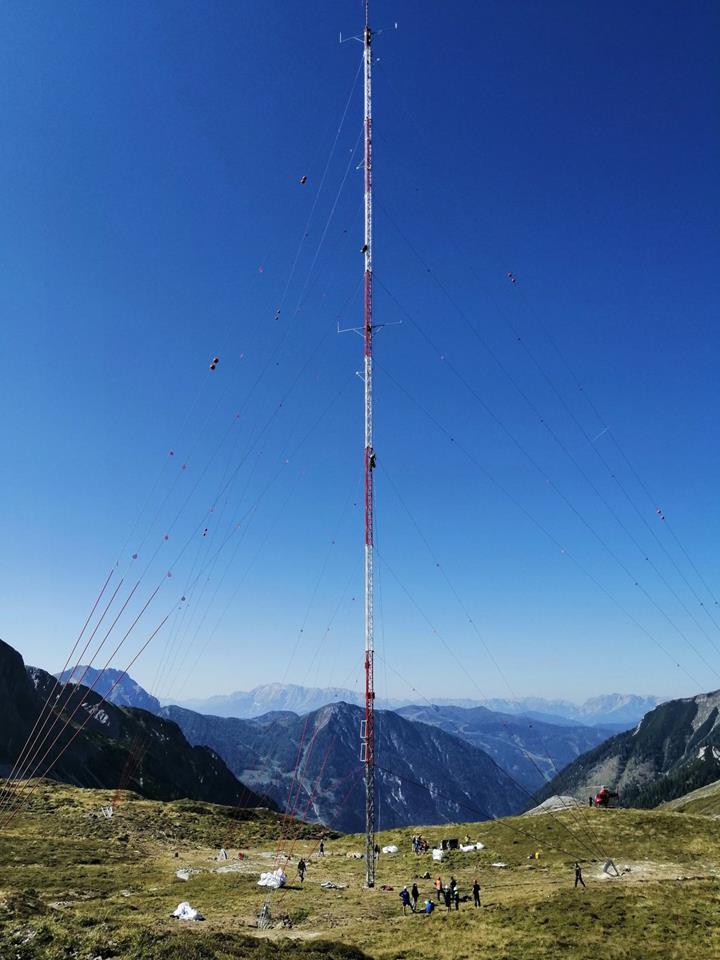

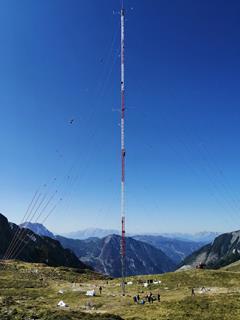

La construction d'une tour de 100 m de haut, implantée à environ 2 100 m au-dessus du niveau de la mer constitue un réel défi. Un tel projet a vu le jour en septembre 2020 dans la zone du sommet «Windsfeld» à Flachau/Flachauwinkl, en Autriche. Cette tour de mesure du vent est considérée comme l'une des plus hautes structures construite en Autriche.
| Maître d'ouvrage |
Windsfeld GmbH 5550 Radstadt Autriche
www.windsfeld.at |
| Calcul de structure, aide au montage |
m3-ZT GmbH 5342 Abersee Autriche
www.m3-zt.at |
Données du modèle
Modèle

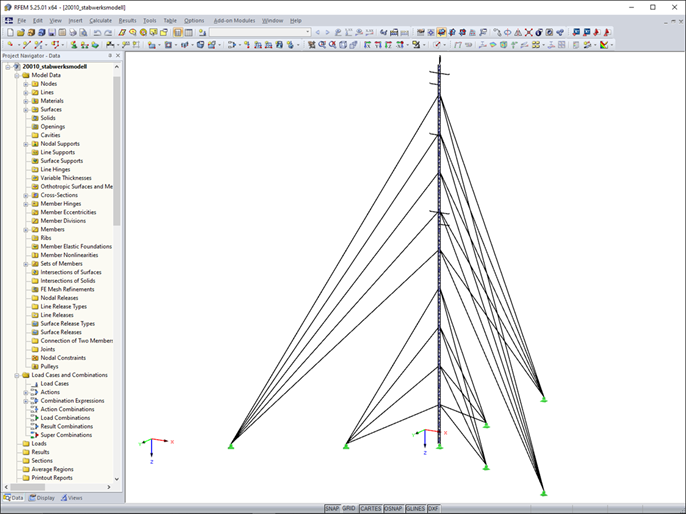

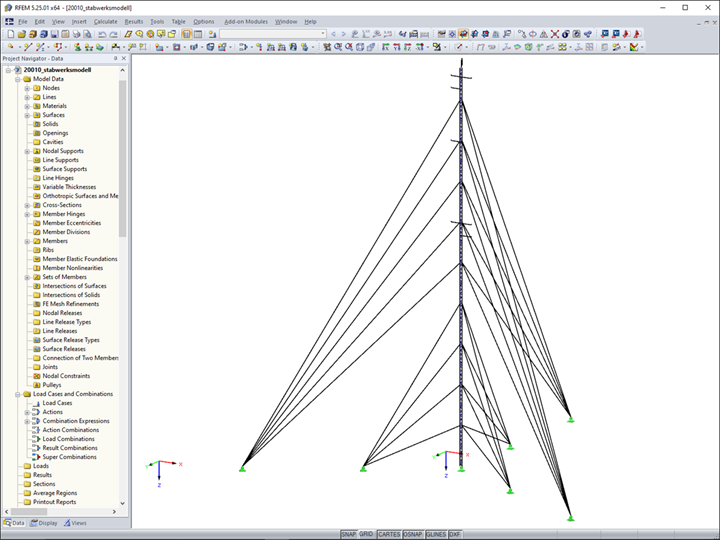

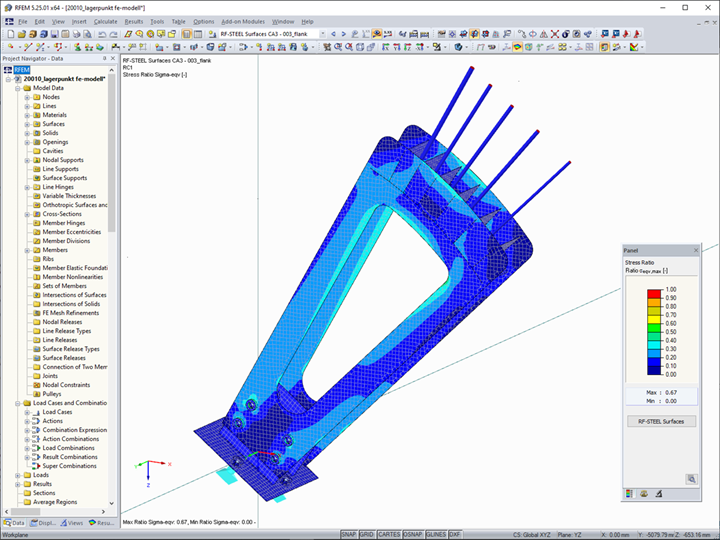

Le client Dlubal m3-ZT GmbH était chargé du calcul de la structure, incluant la planification ainsi que l'évaluation des détails de construction. Le calcul de structure a été effectué à l'aide du logiciel RFEM. De plus, les ingénieurs de m3-ZT ont contribués à l'assemblage de cette tour, effectué à cette hauteur impressionnante.
Structure et calcul

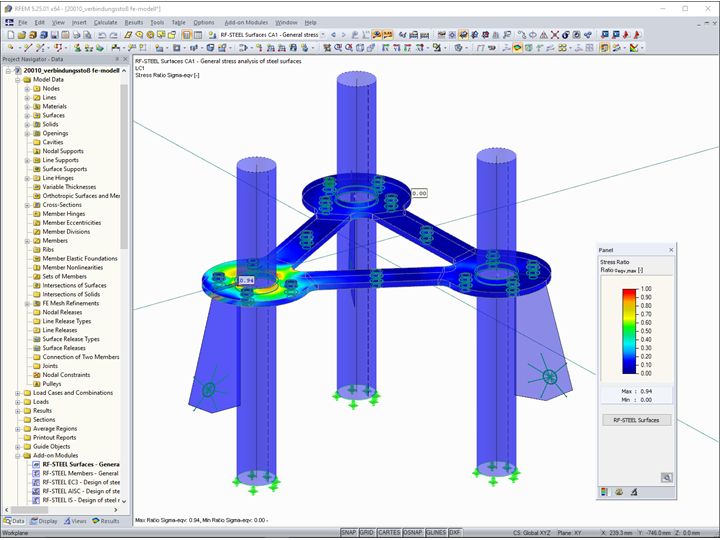

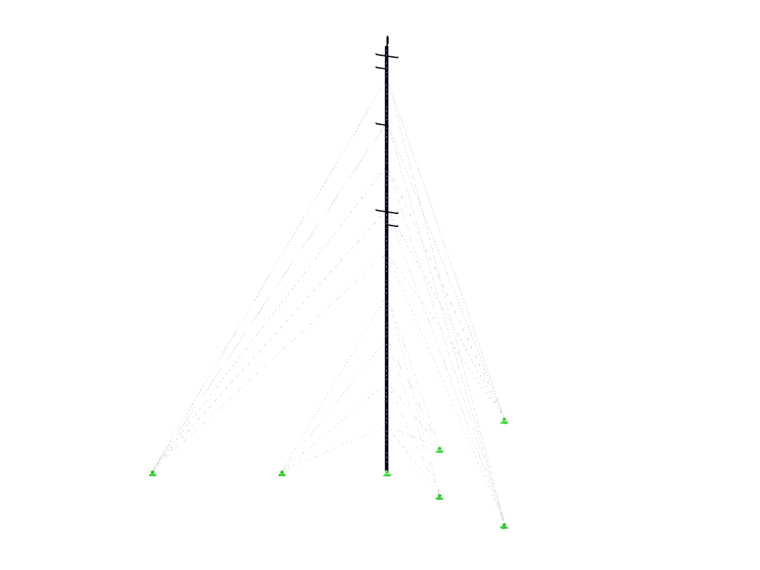

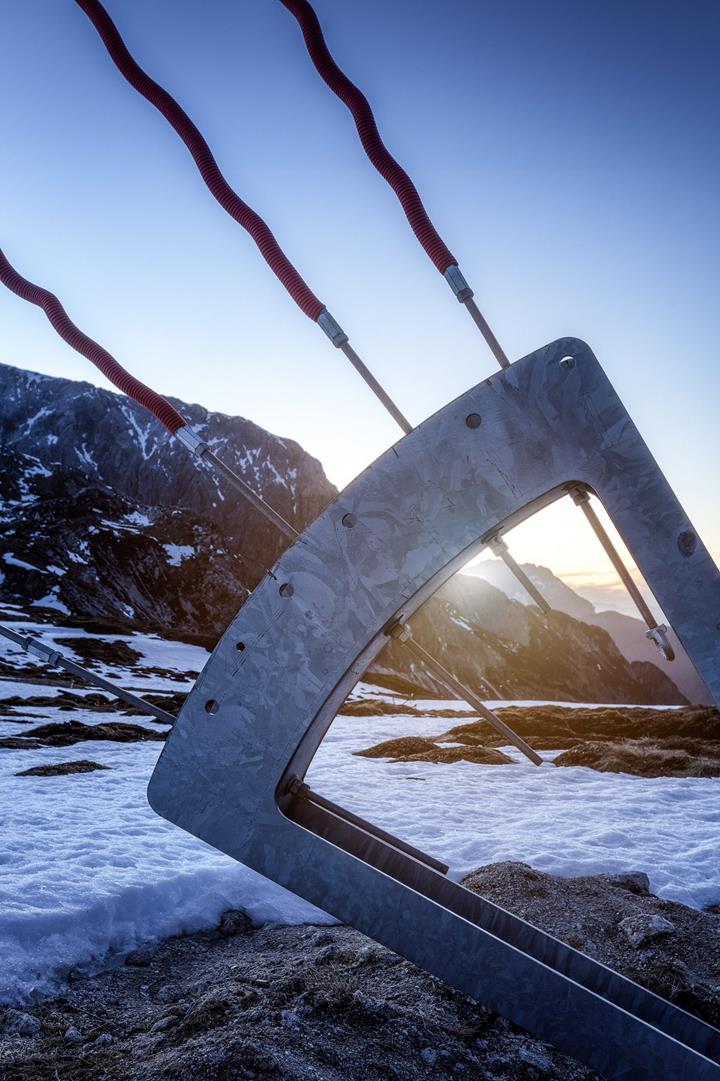

Cette tour en treillis de 100 m de haut présente un plan surfacique triangulaire et se compose de sections tubulaires en acier. La distance séparant les trois poteaux principaux est d'environ 60 cm. Le mât élancé est amarré tout les 10 mètres à l'aide de câbles en acier. Ces câbles ont un diamètre défini entre 12 et 19 mm en fonction de la charge.
La structure a été conçue pour évaluer une vitesse moyenne du vent égale à vb, 0 = 31 m/s (selon le rapport ZAMG). M3-ZT GmbH a généré les charges de vent grâce au module additionnel RWIND Simulation avant de les importées dans le modèle RFEM. Le bureau ZT DI Stallinger Johann, en partenariat avec la région nord de l'Autriche a été chargé de vérifier le calcul de la structure. Ce bureau a exploité un autre logiciel de calcul de structure en appliquant les charges de vent selon la norme (EN 1991-1-4). L'un des résultats de cette analyse révèle que les forces d'appui dues au vent ne diffèrent que de 2% tout au plus en comparant respectivement les bilans des deux modèles exploités.

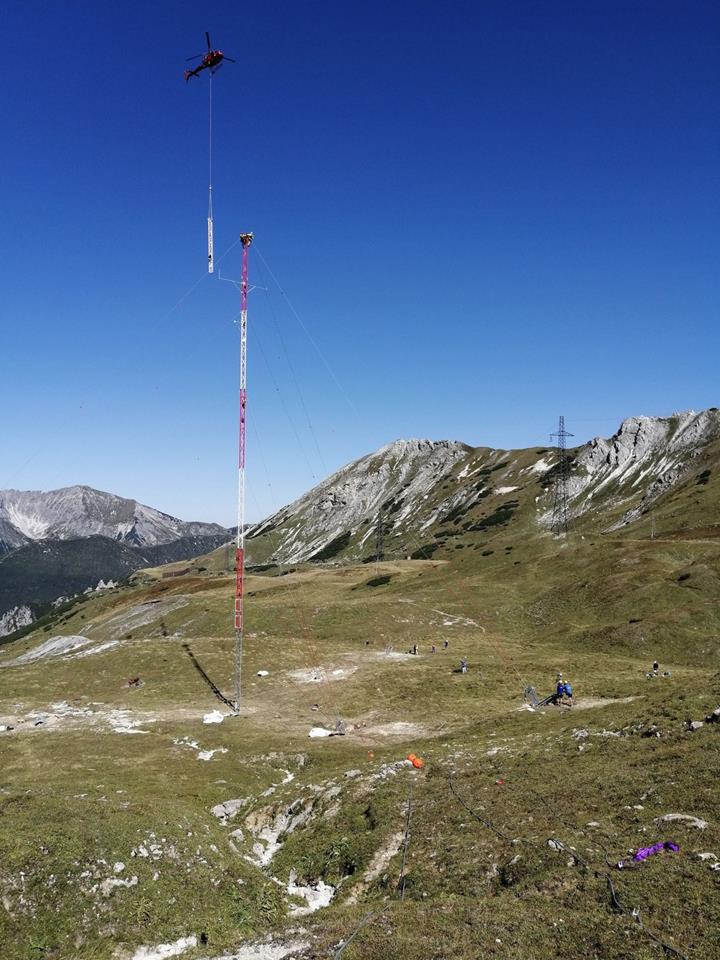

Des grimpeurs industriels ainsi qu'un hélicoptère ont été sollicités pour l'assemblage. Cette tour effectuera des mesures de vent sur une période s'étalant sur un an et demi.
Adresse du projet
WindsfeldMots-clés
