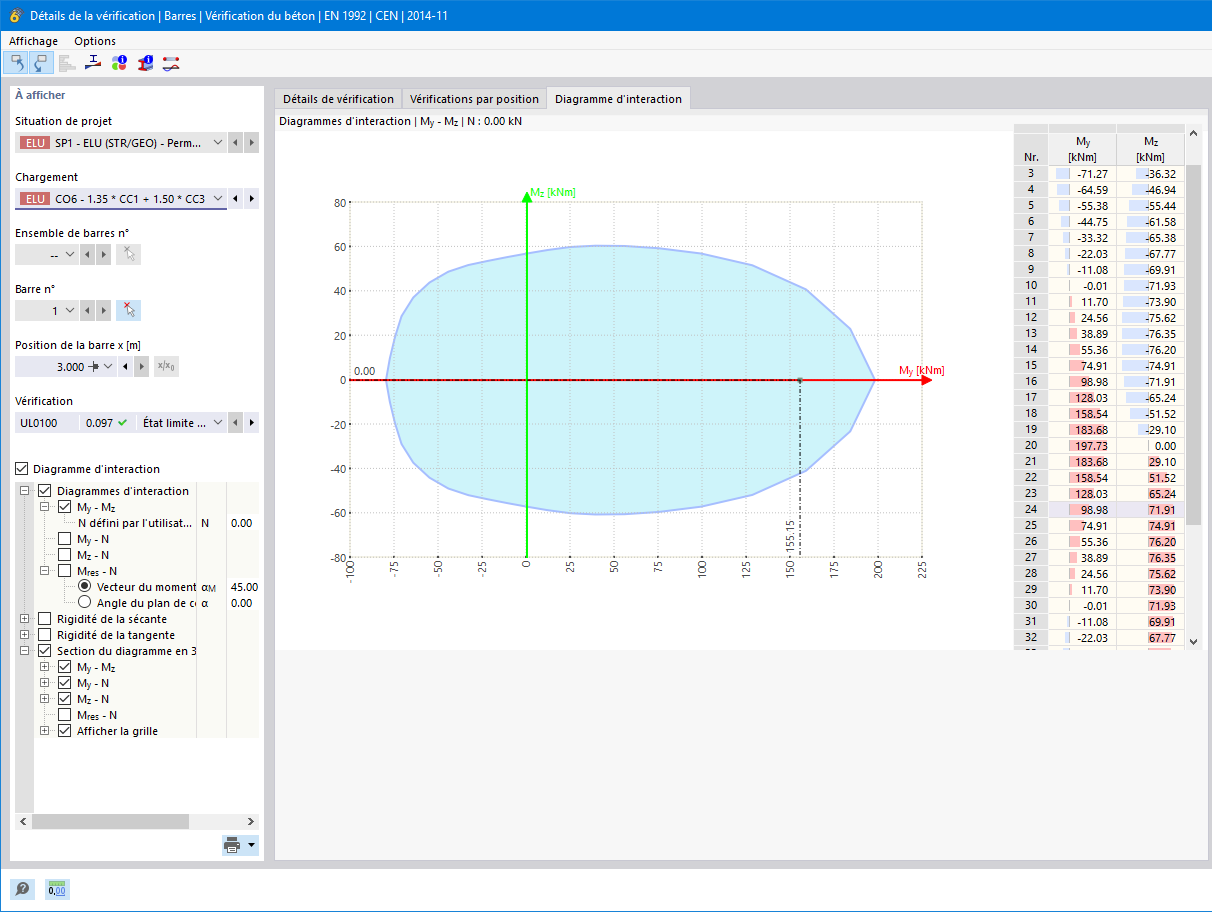

Diagramme d’interaction moment-moment

Visualisation de la résistance en flexion à deux axes d’une section en béton armé à l’aide d’un diagramme d’interaction moment-moment.
L’image montre un diagramme d'interaction moment-moment pour les sections en béton armé. Ce diagramme technique est utilisé pour déterminer la résistance en flexion biaxiale d’une section en béton armé. Le diagramme My-Mz représente une coupe horizontale du diagramme tridimensionnel pour un effort normal donné. Il visualise la relation entre les moments le long de deux axes sous l’effort normal donné.
Utilisé dans
24.03.2025
026991

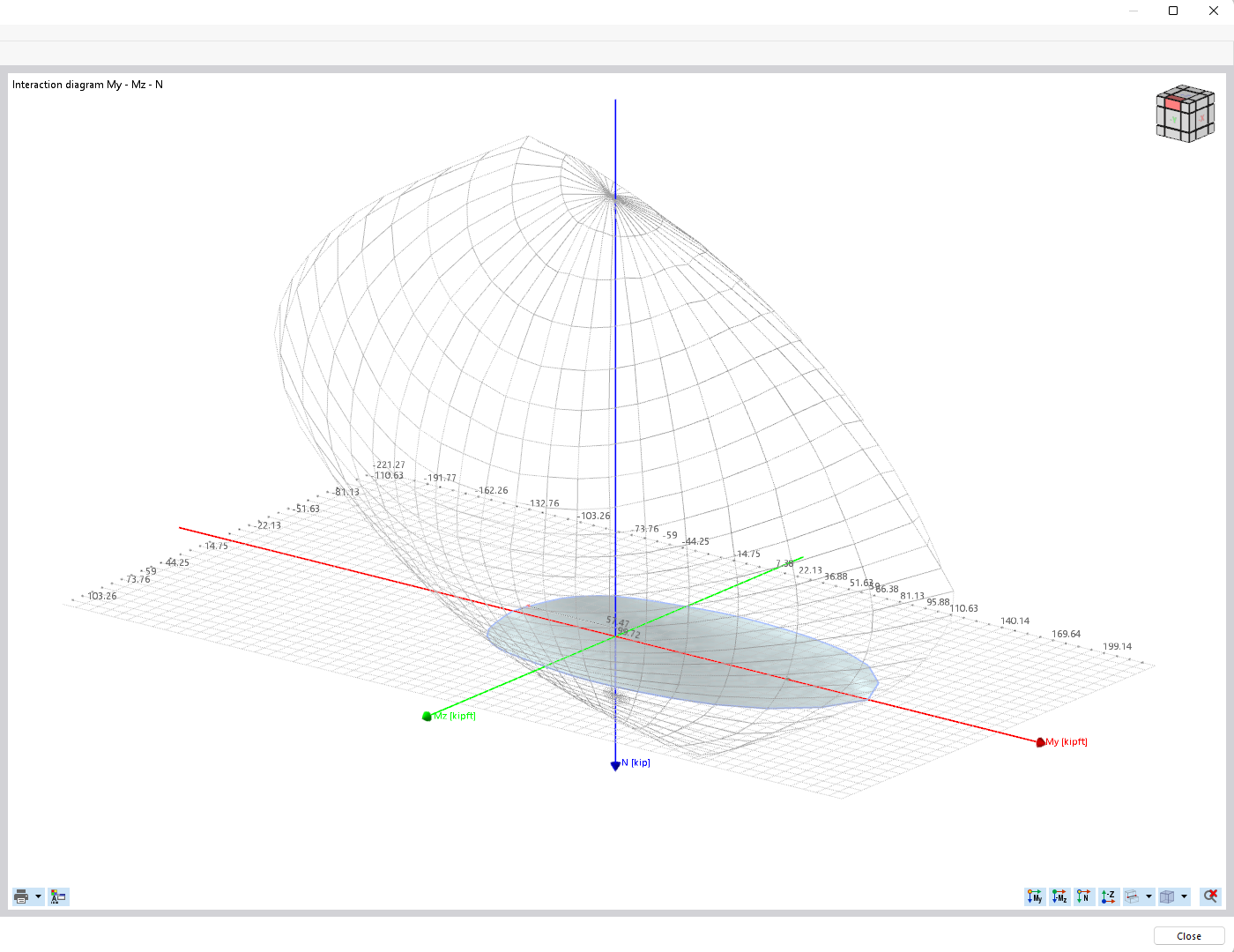

Plan de coupe pour le diagramme My-Mz dans le diagramme d’interaction My-Mz-N transparent
Diagramme d’interaction moment-moment pour déterminer la flexion biaxiale capacité portante en flexion d’une section en béton armé
L’image montre un diagramme My-Mz illustrant la résistance en flexion biaxiale d’une section en béton armé. Le diagramme se compose d’une coupe horizontale à travers un complexe diagramme d’interaction tridimensionnel pour un effort normal donné. Il permet ainsi d’analyser la répartition des moments selon les axes Y et Z. Cette représentation graphique aide au calcul des structures en béton concernant la résistance en flexion.
24.03.2025
026993

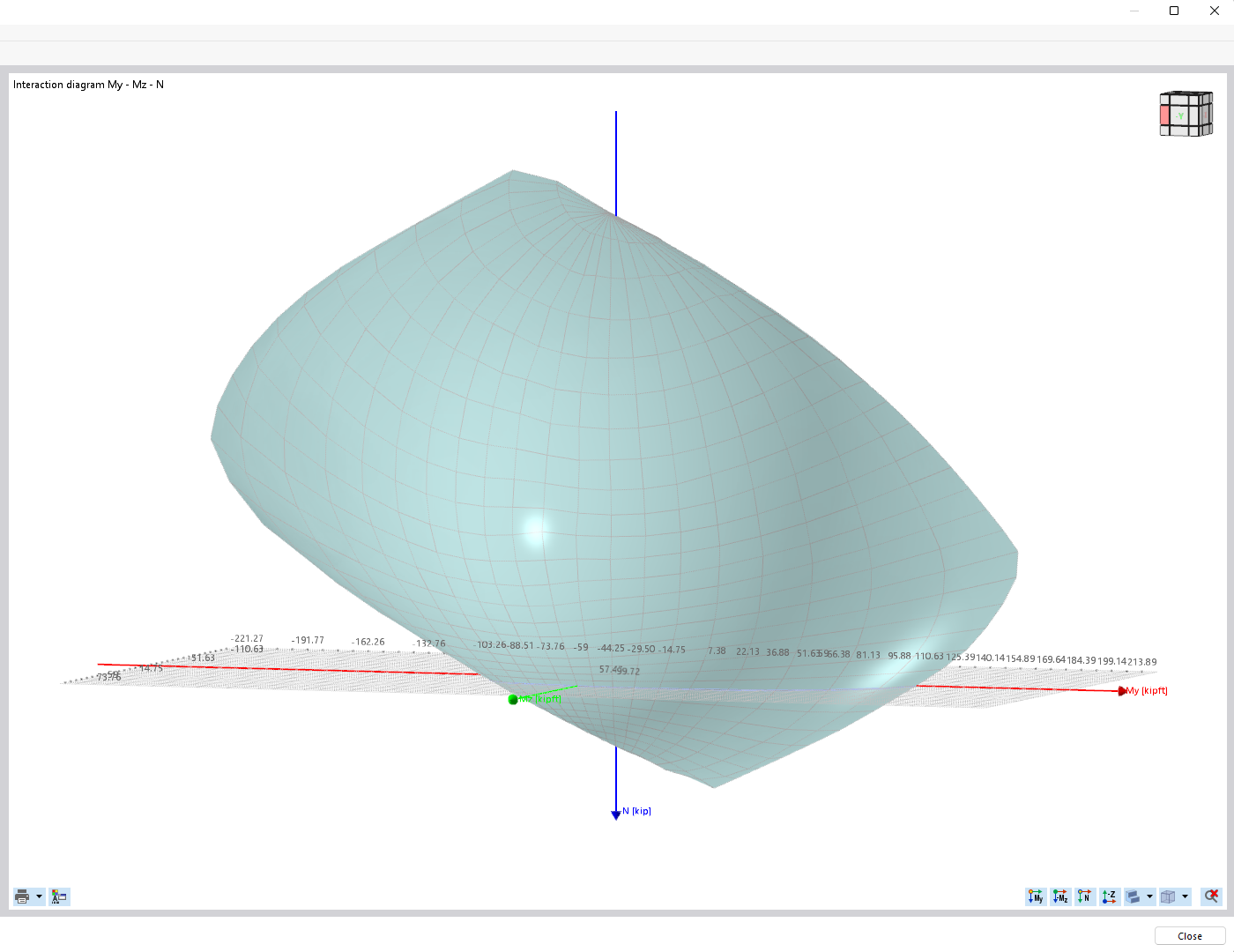

Plan de coupe pour le diagramme My-Mz dans le diagramme d’interaction My-Mz-N rempli
Plan de coupe montrant le diagramme My-Mz dans le diagramme d’interaction rempli pour le calcul de section en béton armé.
L'image montre un diagramme d'interaction tridimensionnel My-Mz-N, qui représente une coupe horizontale du diagramme pour une force normale donnée N. La capacité portante en flexion biaxiale d'une section en béton armé est mise en évidence par le diagramme de coupe. Le diagramme illustre comment les moments My-Mz influencent la capacité portante en tenant compte de différentes forces.
