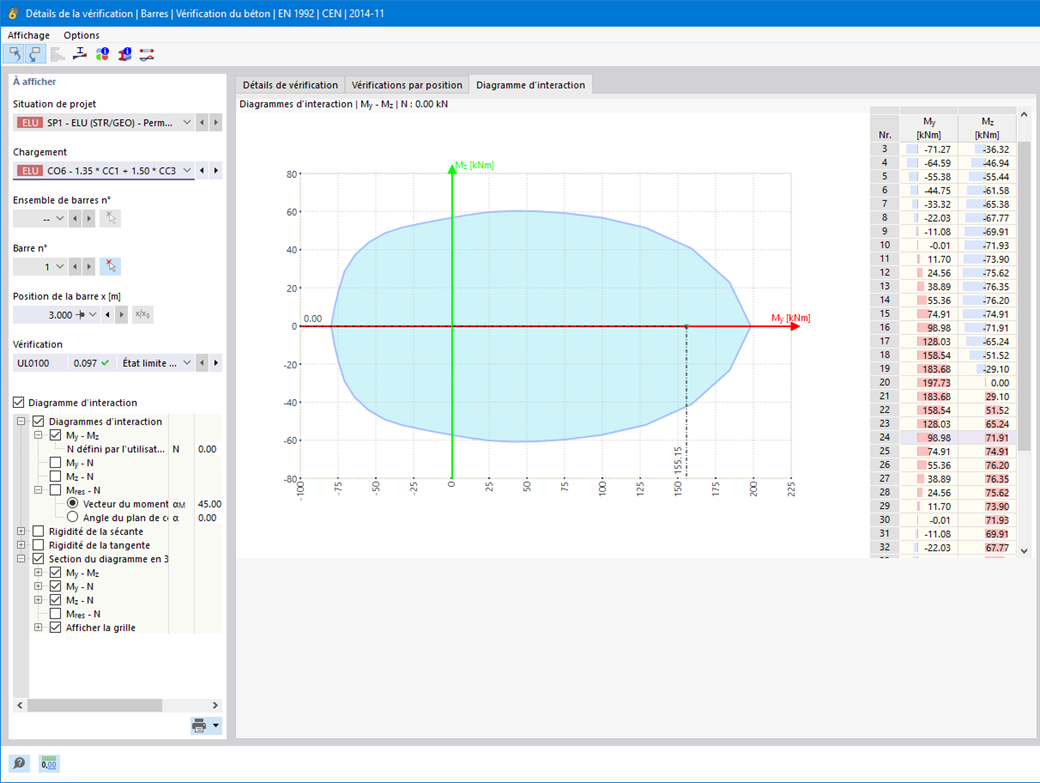

Vous souhaitez déterminer la résistance en flexion biaxiale d'une section en béton armé ? Activez d'abord un diagramme d'interaction moment-moment (diagramme My-Mz). Ce diagramme My-Mz représente une coupe horizontale à travers le diagramme tridimensionnel pour l'effort normal spécifié N. Le couplage avec le diagramme d'interaction 3D permet également d'y visualiser le plan de coupe.
Vérification du béton | Diagramme d'interaction moment-moment des sections en béton armé
Le logiciel de calcul de structure vous offre une vue d'ensemble claire de toutes les vérifications effectuées selon la norme de calcul. Vous devez définir un critère de vérification pour chaque vérification. Outre la vérification à l'état limite ultime et à l'état limite de service, le logiciel vérifie également les règles de calcul de la norme. Chaque contrôle de vérification apporte des détails de calcul correspondants dans lesquels les valeurs d'entrée, les résultats intermédiaires et les résultats finaux sont organisés de manière structurée. Parmi les détails du calcul, vous pouvez voir le processus de calcul détaillé avec toutes les formules appliquées, les sources de la norme et les résultats dans une fenêtre d'informations.
Vous pouvez afficher les contraintes et déformations existantes d'une section en béton et des armatures sous forme d'image de contrainte 3D ou de graphique 2D. Selon les résultats sélectionnés dans l'arborescence de résultats des détails de calcul, les contraintes ou déformations dans les armatures longitudinales définies sont affichées sous les actions de charge ou les efforts internes limites.
Les propriétés du béton dépendantes du temps, telles que le fluage et le retrait, sont très importantes pour vos calculs. Vous pouvez les définir directement pour le matériau dans le logiciel de calcul de structure. Dans la boîte de dialogue de saisie, le programme affiche graphiquement l'évolution dans le temps de la fonction de fluage ou de retrait. Vous pouvez sélectionner la modification que vous souhaitez apporter à l'âge du béton, par exemple, en raison d'un traitement thermique.
Déterminez la déformation des barres et des surfaces en tenant compte de la section en béton armé fissurée (état II) ou non fissurée (état I). Lors de la détermination de la rigidité, vous pouvez considérer la rigidité en traction entre les fissures, appelée 'Raidissement en traction', selon la norme de calcul utilisée.
