30.05.2024
027077
Entrée Nervure | Définition spécifique aux segments des largeurs de panne efficaces
Définissez des largeurs de semelle individuelles pour les nervures en T par segments. Intégration de l’armature surfacique.

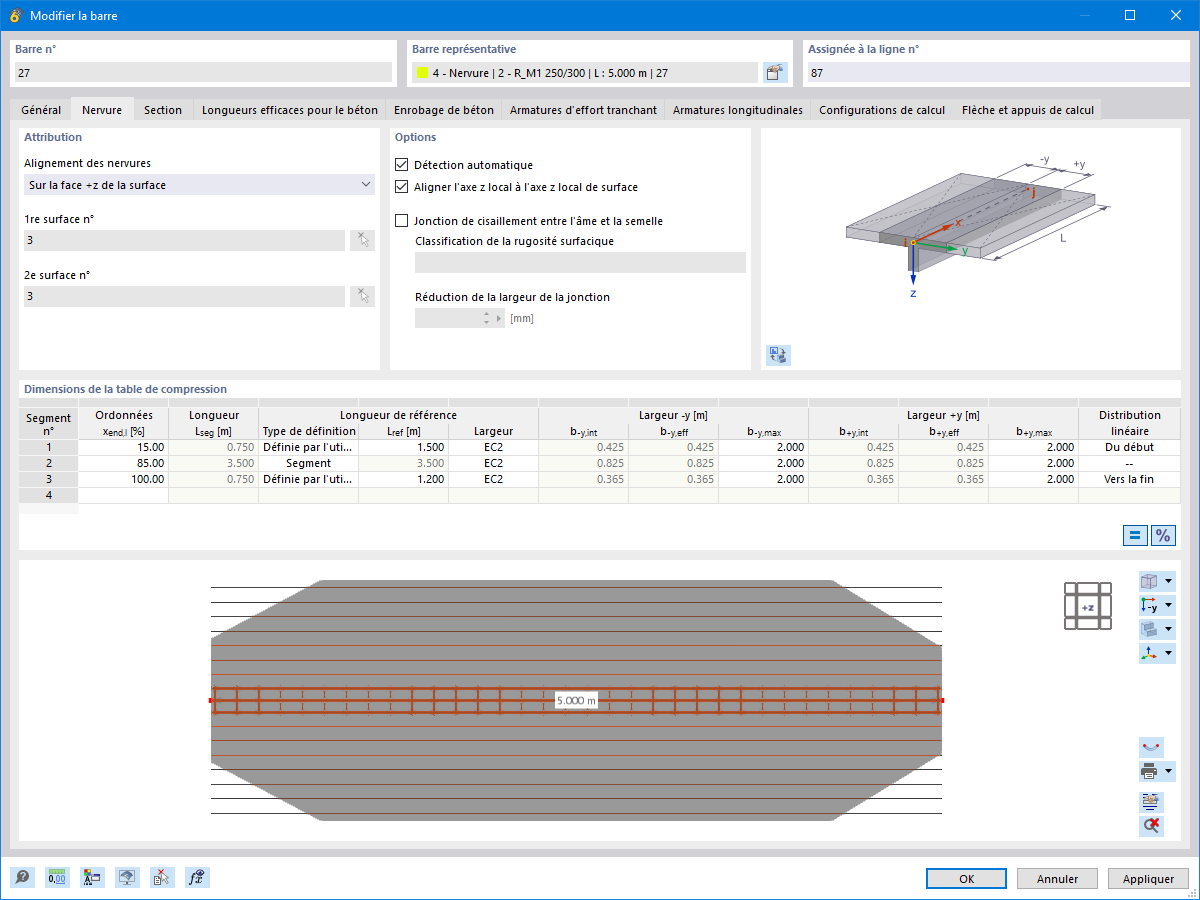

L’image présente les options d’entrée pour les nervures dans la vérification du béton, où la largeur de dalle efficace des poutres peut être définie par segment. Dans une barre, différente largeurs peuvent être adaptées par segmentation, avec une transition choisie par paliers ou de façon linéaire. De plus, vous peut définir lors de la vérification que l’armature de surface est intégrée comme armature de table de compression.
26.03.2025
026975
Définition individuelle par segments des largeurs de dalle collaborante
Définition de différentes largeurs de semelle de poutres en T pour l’intégration dans la vérification des nervures en béton.
L’image montre la définition de la largeur effective des dalles en T au sein d’une seule poutre. Les différentes largeurs de semelle peuvent varier par segments, et le passage entre elles peut être assuré soit par paliers, soit de manière linéaire. Pour le calcul des nervures en béton armé, l’armature de surface définie est intégrée en tant qu’armature du flasque.
30.05.2024
020841
Dalle en béton armé avec nervure
Modèle de dalle en béton armé avec nervure et poutre en état fissuré II
L'image montre un modèle de dalle en béton armé avec une nervure intégrée, représentée à l’état II fissuré. La retombée de poutre est clairement visible et illustre les déformations sous charge. La représentation visuelle se concentre sur la stabilité structurelle à l’état fissuré et fournit des informations essentielles sur la déformation des matériaux.
Modèle 3D
Spécifications
| Nombre de nœuds | 6 |
| Nombre de lignes | 7 |
| Nombre de barres | 1 |
| Nombre de surfaces | 1 |
| Nombre de cas de charge | 2 |
| Poids total | 16,500 t |
| Dimensions (métrique) | 6,000 x 5,000 x 0,350 m |
| Dimensions (impériales) | 19.69 x 16.4 x 1.15 feet |
| Version du logiciel | 5.25.01 |
