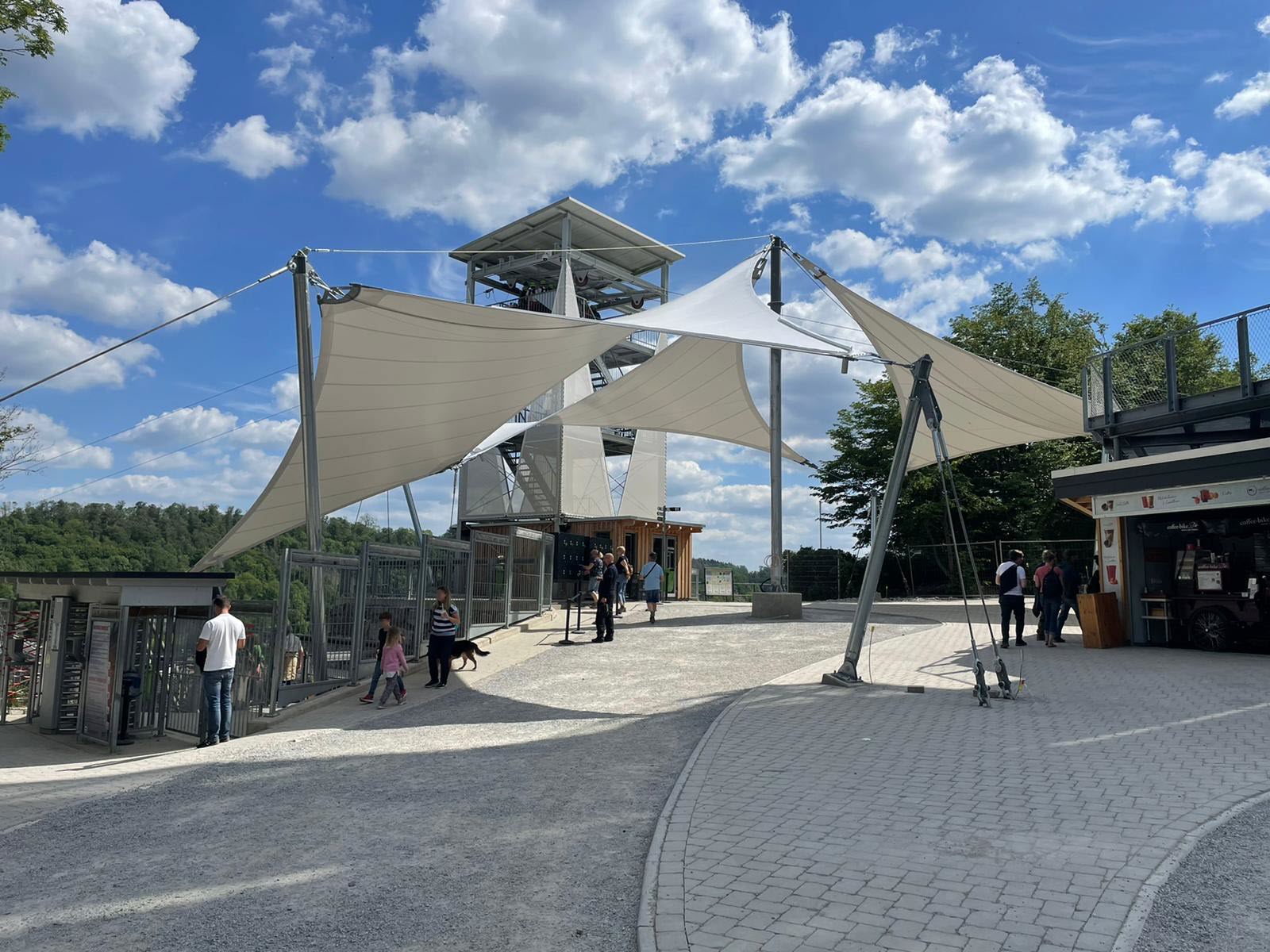

Toiture à membrane du Harzdrenalin au Rappbodetalsperre dans le Harz (© Ingenieurbüro Gisela Zündel)
30.05.2024
036293
Vue de la tour de la toiture en membrane (photo ci-dessous), du Rappbodetalsperre et du pont suspendu (© Harzdrenalin)
Vue de la tour jusqu'à la toiture en membrane (sur la photo ci-dessous), le Rappbodetalsperre et le pont suspendu (© © Harzdrenalin)
30.05.2024
036291

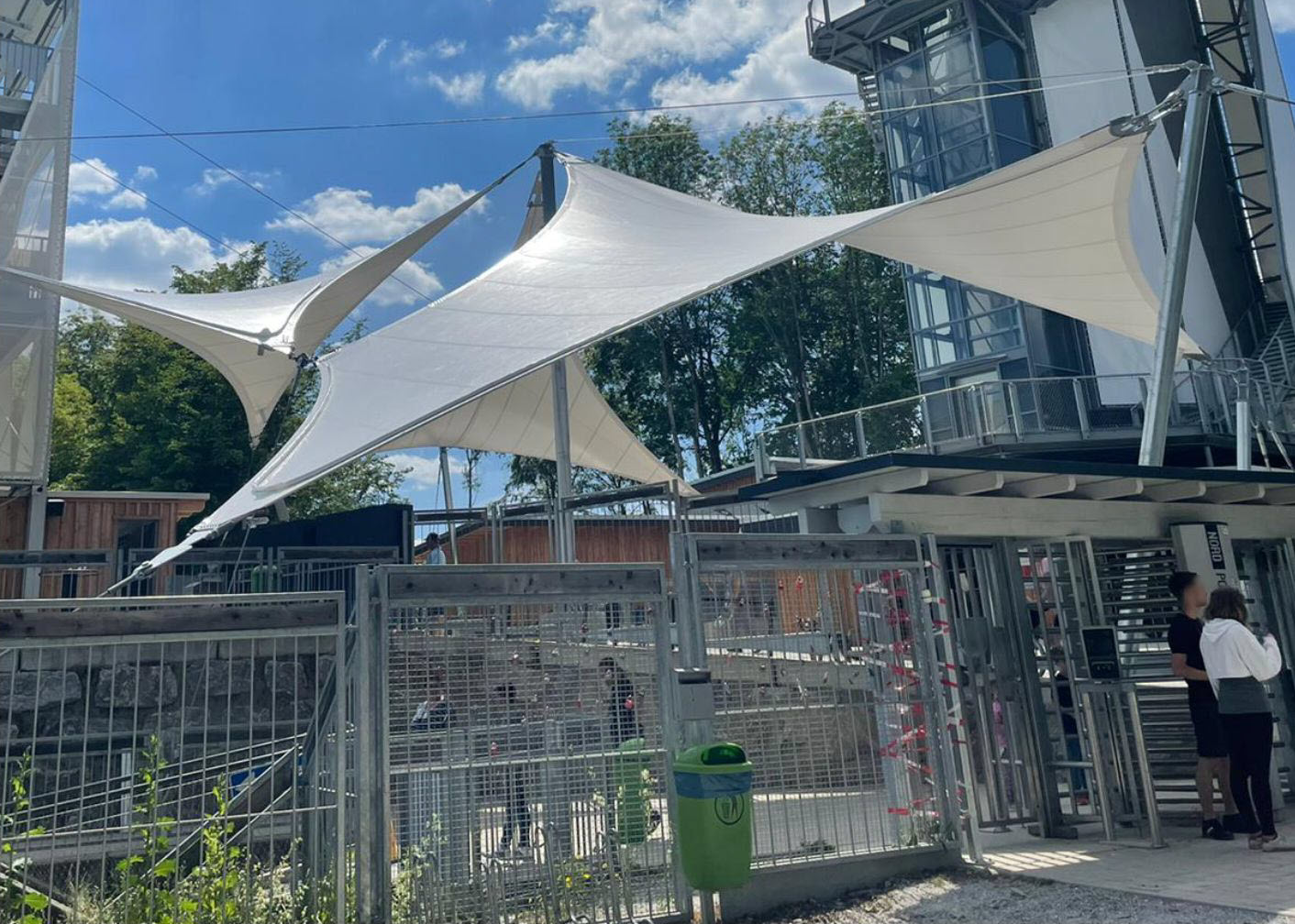

Toiture à membrane et accès (à droite) au pont suspendu (© Ingenieurbüro Gisela Zündel)
30.05.2024
036290

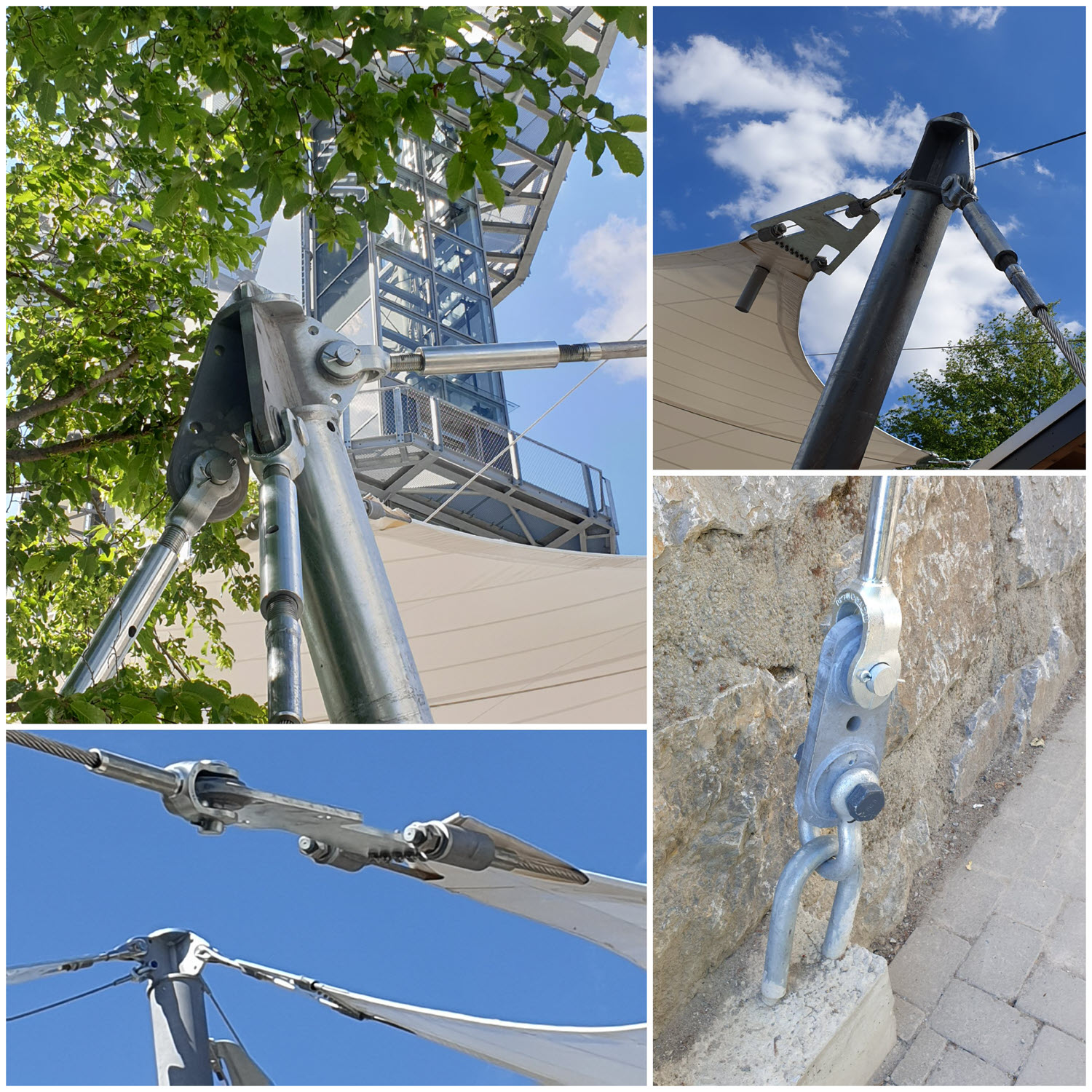

Points de détail de la couverture en membrane (© Ingenieurbüro Gisela Zündel)
30.05.2024
036310
Modèle de la toiture à membrane dans RFEM 6 | © Bureau d'études Gisela Zündel
Modèle de la toiture à membrane dans RFEM 6
Utilisé dans
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 53 |
| Nombre de lignes | 66 |
| Nombre de barres | 48 |
| Nombre de surfaces | 5 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 10 |
| Nombre de combinaisons de charges | 32 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 2,987 t |
| Dimensions (métrique) | 42,761 x 12,705 x 34,143 m |
| Dimensions (impériales) | 140.29 x 41.68 x 112.02 feet |
30.05.2024
036314

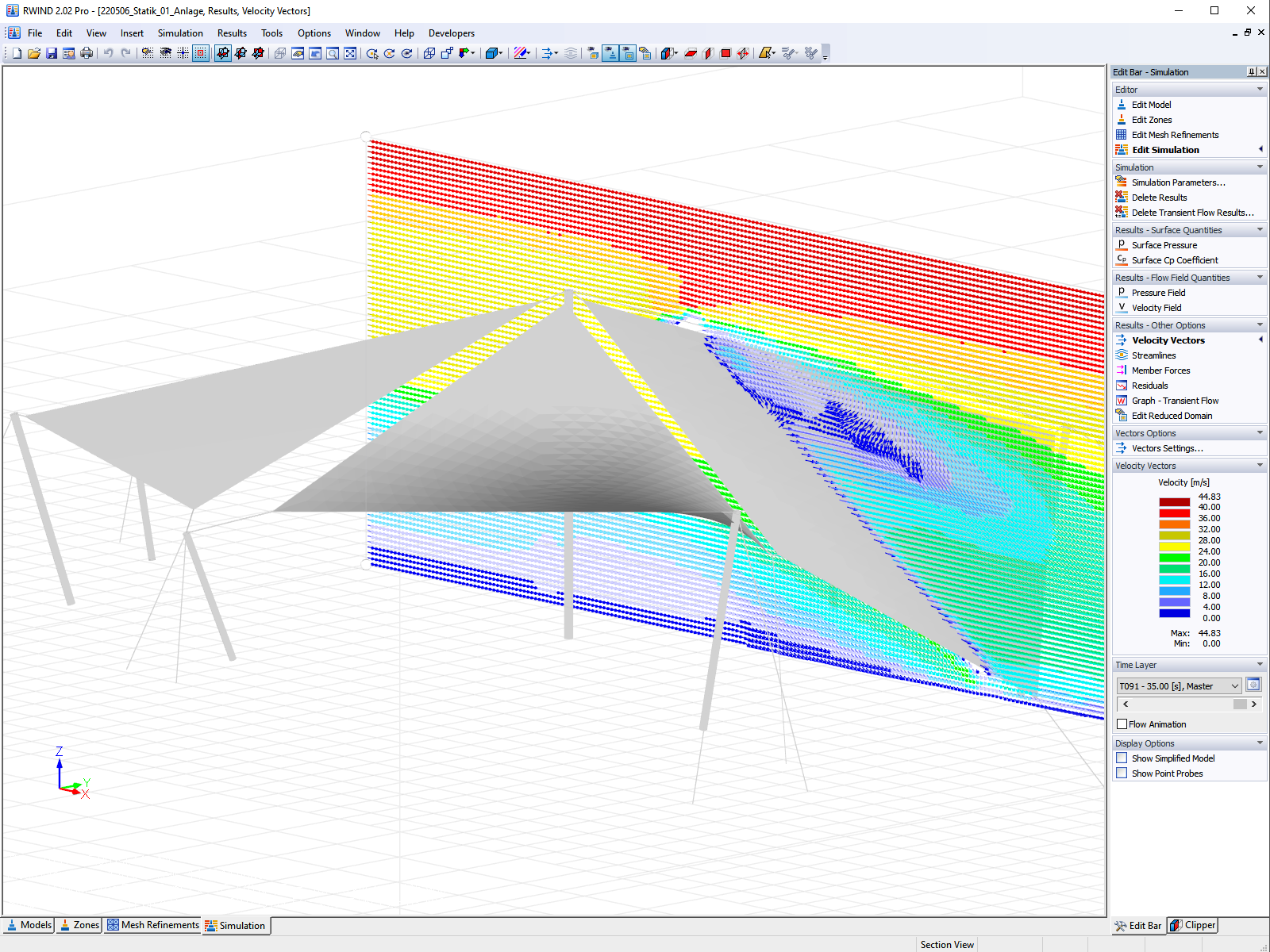

Modèle de la toiture à membrane dans RWIND 2 | © Dlubal Software, bureau d'études Gisela Zündel
Modèle de la toiture à membrane dans RWIND 2
Utilisé dans
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 53 |
| Nombre de lignes | 66 |
| Nombre de barres | 48 |
| Nombre de surfaces | 5 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 10 |
| Nombre de combinaisons de charges | 32 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 2,987 t |
| Dimensions (métrique) | 42,761 x 12,705 x 34,143 m |
| Dimensions (impériales) | 140.29 x 41.68 x 112.02 feet |
