Toiture à membranes Harzdrenalin au Rappbodetalsperre dans les montagnes du Harz, Allemagne

Données du modèle

• Longueur : ~ 35,5 m
• Largeur : ~ 34,0 m
• Hauteur : ~ 12,5 m
• Nombre de nœuds : 55
• Nombre de barres : 48
• Nombre de sections : 13

Modèle

Modèle 3D

• Visionneuse 3D | Google
• Visionneuse 3D | Babylon
• Réalité virtuelle

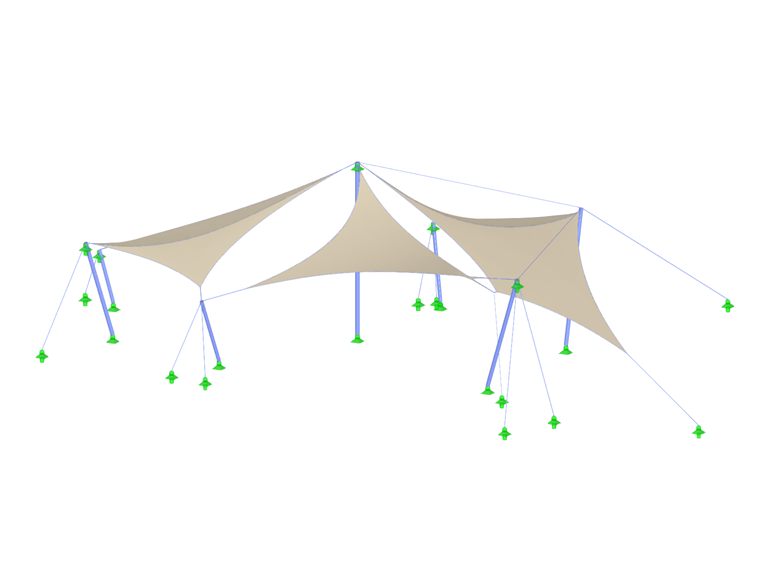

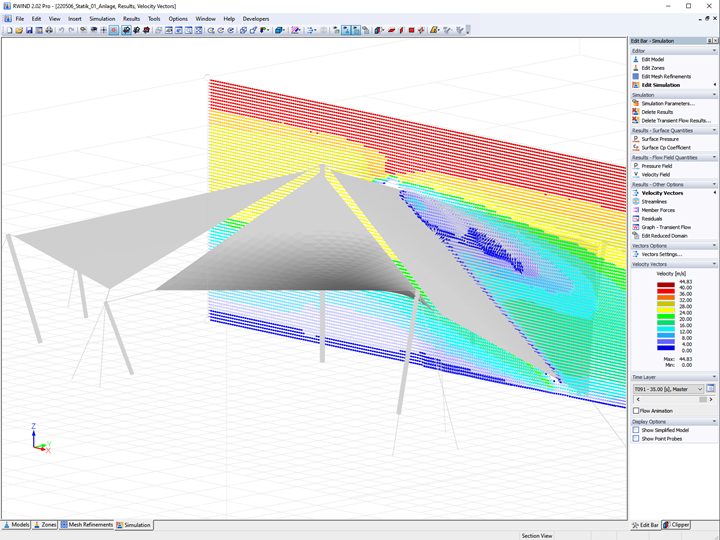

Modèle | Toiture à membrane tendue

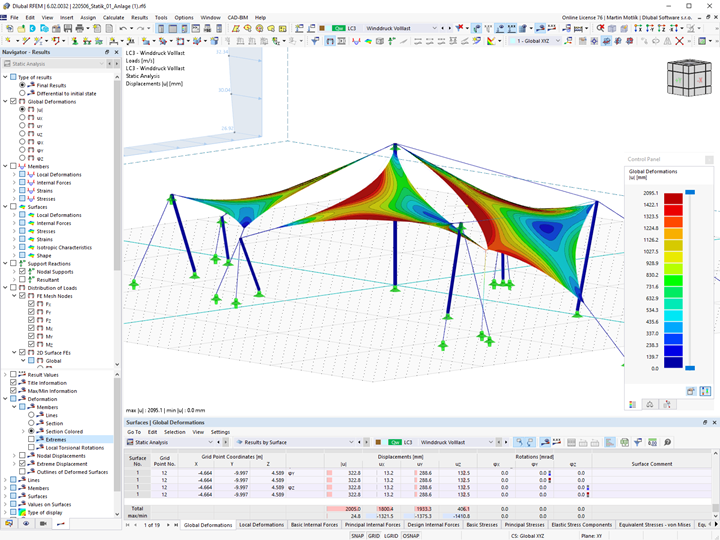

Gisela Zündel du bureau d'études de Lorch était responsable du calcul de la structure et de la planification de l'exécution de la toiture à membranes. Le programme aux éléments finis RFEM ainsi que les modules additionnels RF-FORM-FINDING, RF-CUTTING et RF-STEEL EC3 ont été utilisés.

Harzdrenalin - L'attraction des montagnes du Harz

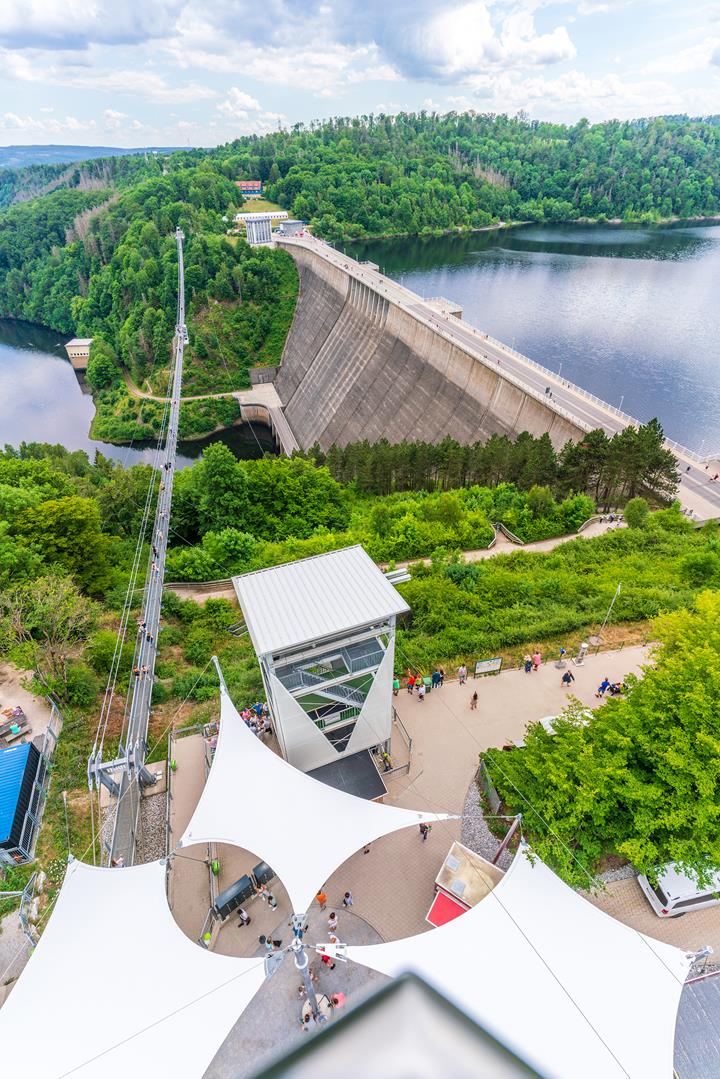

« Harzdrenalin », située au barrage de Rappbode (Rappbodetalsperre) dans les montagnes du Harz, offre à ses visiteurs plusieurs options pour une montée d'adrénaline. Le pont suspendu Titan RT, long de 458 m, est l'attraction la moins effrayante. La grande tyrolienne « Mega Zip Line », où les visiteurs volent à 120 mètres au-dessus du gouffre du Rappbodetalsperre, demande un peu plus de courage. Si cela n'est pas encore suffisant, les plus courageux peuvent se faire catapulter à 38 mètres dans les airs avec une catapulte humaine ou oser sauter du pont suspendu.

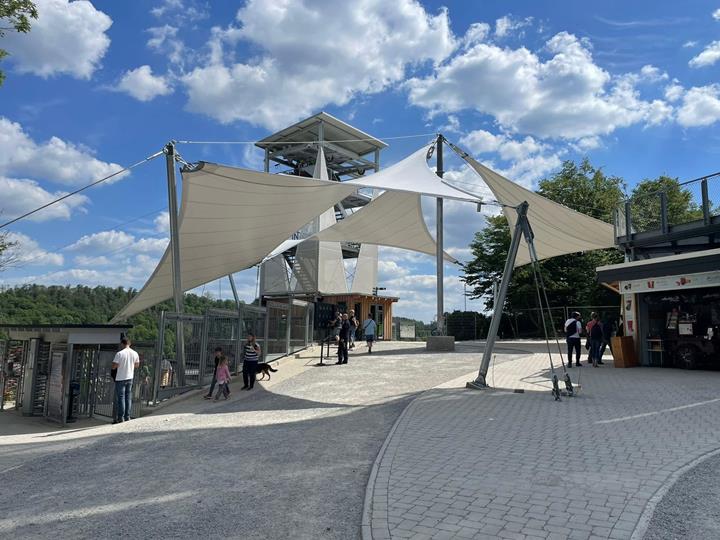

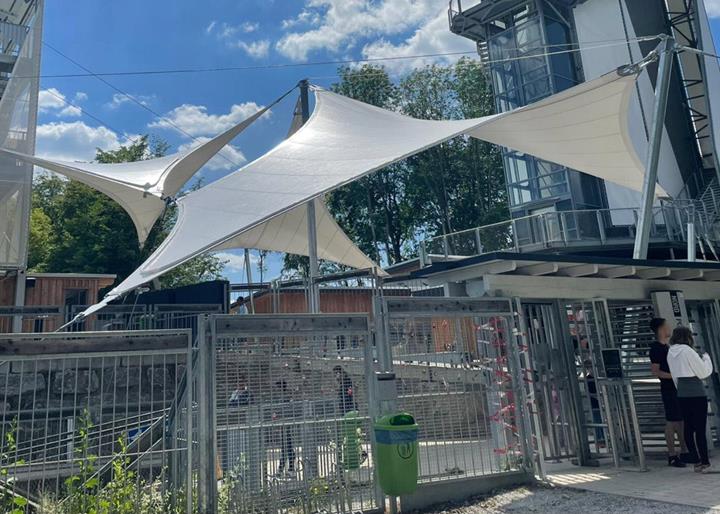

Structure à membranes

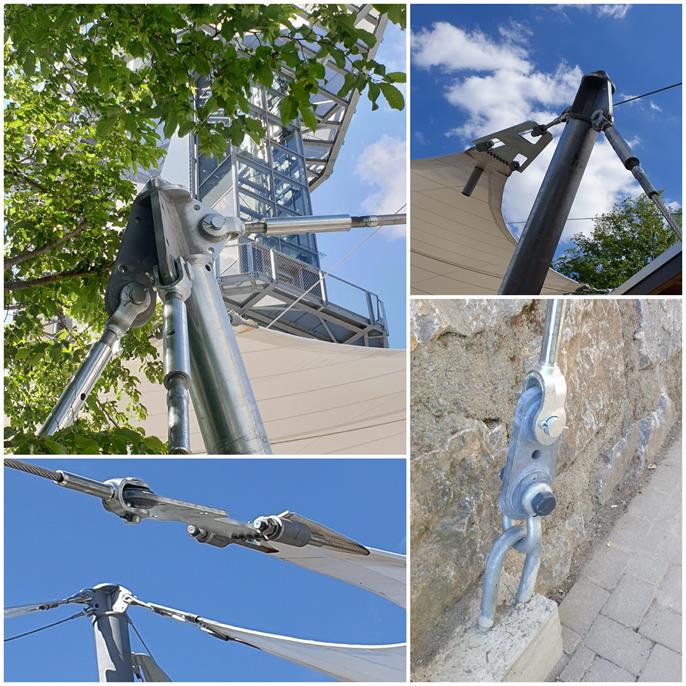

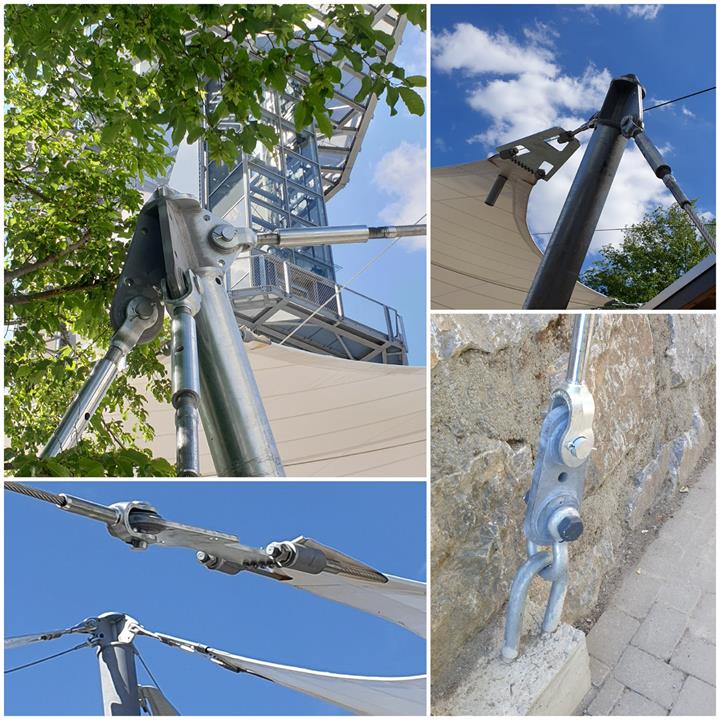

Trois toiles tendues sont fixées au poteau central droit et aux poteaux à bords inclinés à l'aide de câbles. Tous les poteaux sont constitués de profilés tubulaires ronds en acier de nuance S 355. Les appuis de rive sont maintenus par des haubans ancrés dans le sol. Le poteau central mesure environ 9,5 mètres de haut. C'est le plus haut poteau. Au total, la structure en toiles tendues couvre une surface d'environ 300 mètres carrés.
