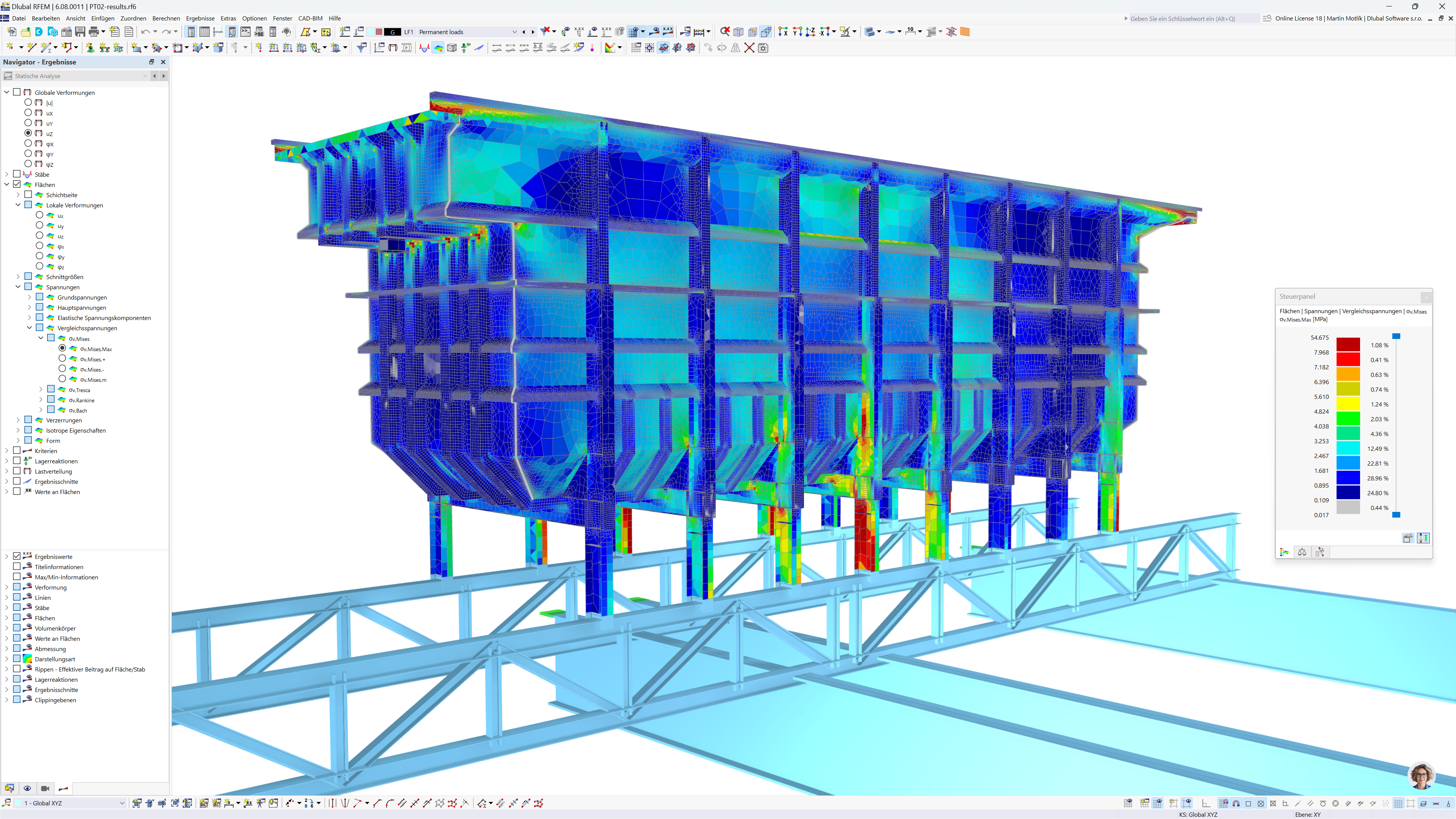

Modèle RFEM d’un réservoir en acier (variante 1) avec contraintes surfaciques | © TIM Global Engineering
Modèle RFEM d’un réservoir en acier (variante 1) avec contraintes surfaciques
L’image présente le modèle RFEM d’un réservoir en acier avec visualisation de la distribution des contraintes sur les surfaces. La représentation permet une analyse détaillée des contraintes agissant sur la structure et aide les ingénieurs à identifier les zones critiques.
Utilisé dans
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 3329 |
| Nombre de lignes | 6695 |
| Nombre de barres | 248 |
| Nombre de surfaces | 2049 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 9 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 19,348 t |
| Dimensions (métrique) | 13,900 x 6,372 x 20,000 m |
| Dimensions (impériales) | 45.6 x 20.91 x 65.62 feet |
