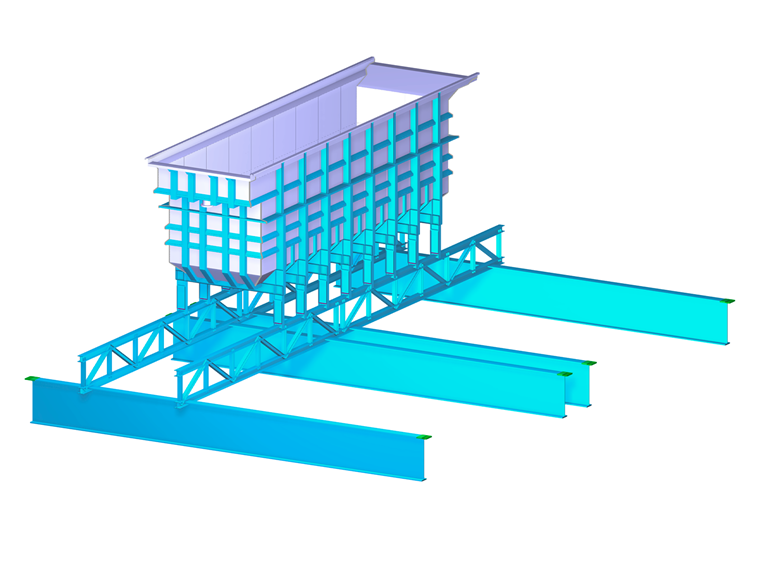

Réservoir rectangulaire en acier

• Visionneuse 3D
• Visionneuse 3D | Babylon
• Réalité virtuelle

278x

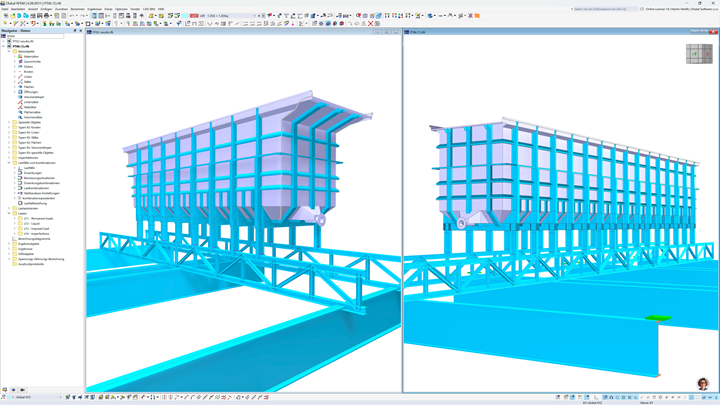

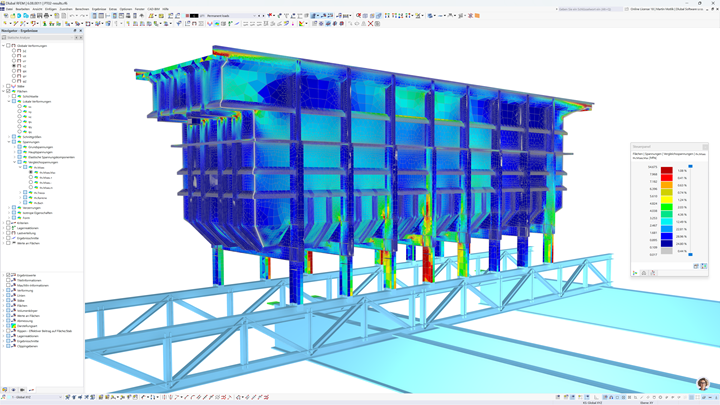

Structure de réservoir en acier - Variante 1

Le client de Dlubal TIM Global Engineering a effectué le calcul de la structure de plusieurs réservoirs rectangulaires soudés en acier inoxydable et en acier au carbone. Ces réservoirs varient en taille et en volume, se situent dans des installations industrielles et servent pour divers processus industriels.

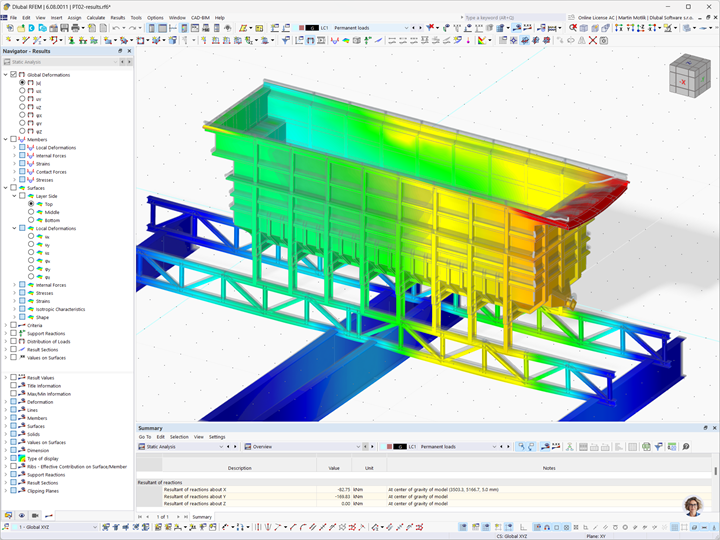

Une analyse géométrique et non linéaire des imperfections (GMNIA) a été utilisée pour le calcul. Les règles des combinaisons de charges, les modèles de matériaux pour les aciers au carbone et inoxydables ainsi que les règles de calcul sont basés sur l’Eurocode.

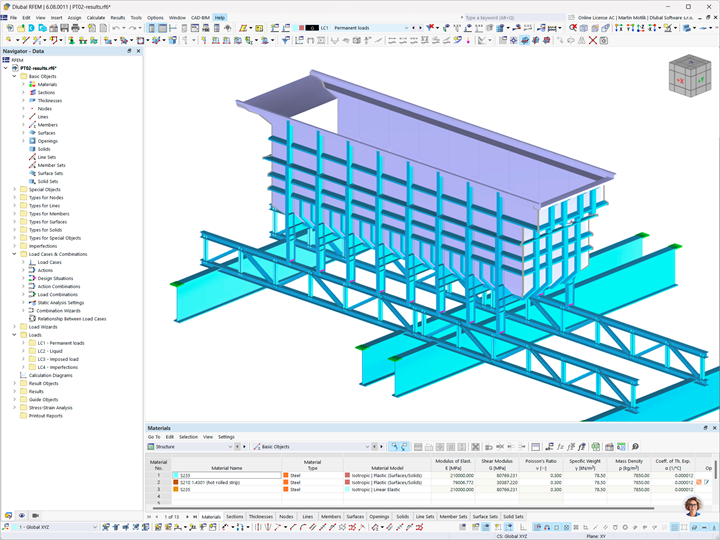

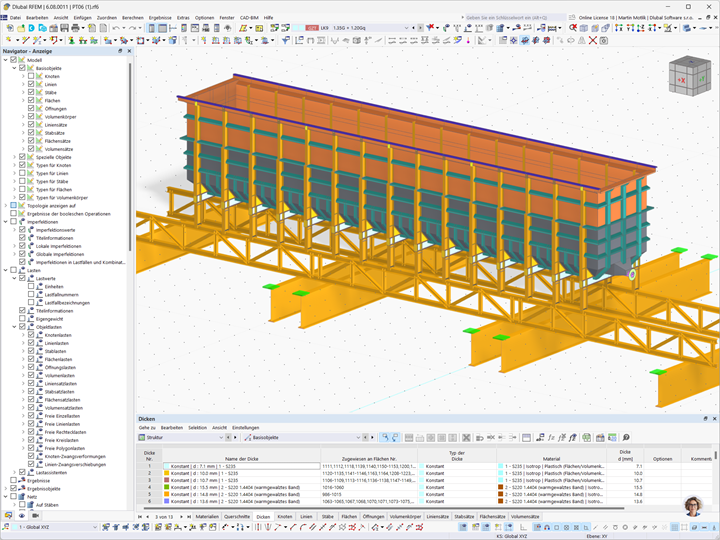

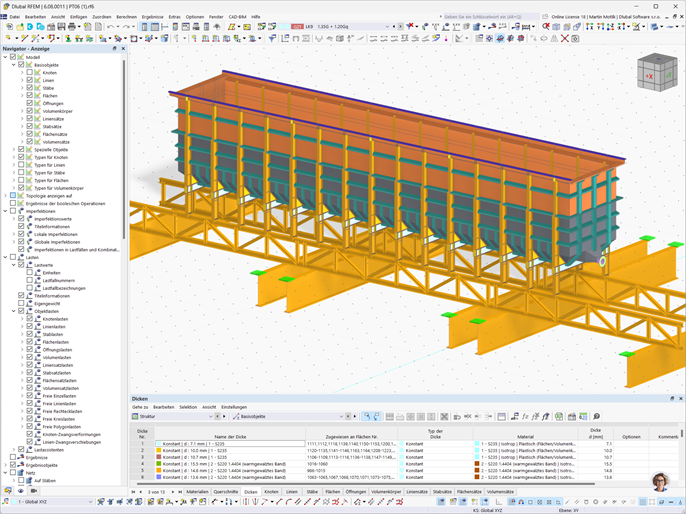

Les réservoirs destinés à des installations situées en zone sismique ont fait l’objet d’analyses dynamiques. Dans le cas des réservoirs supportés par une structure en acier, la structure porteuse a également été modélisée. Cela a permis une considération réaliste du comportement des appuis. La structure existante a été modélisée à l’aide d’éléments finis 1D (poutres), tandis que les réservoirs eux-mêmes ont été modélisés à l’aide d’éléments finis 2D (plaques).
