27.03.2025
056024
Ocelový výsuvný nos pro mostní estakádu

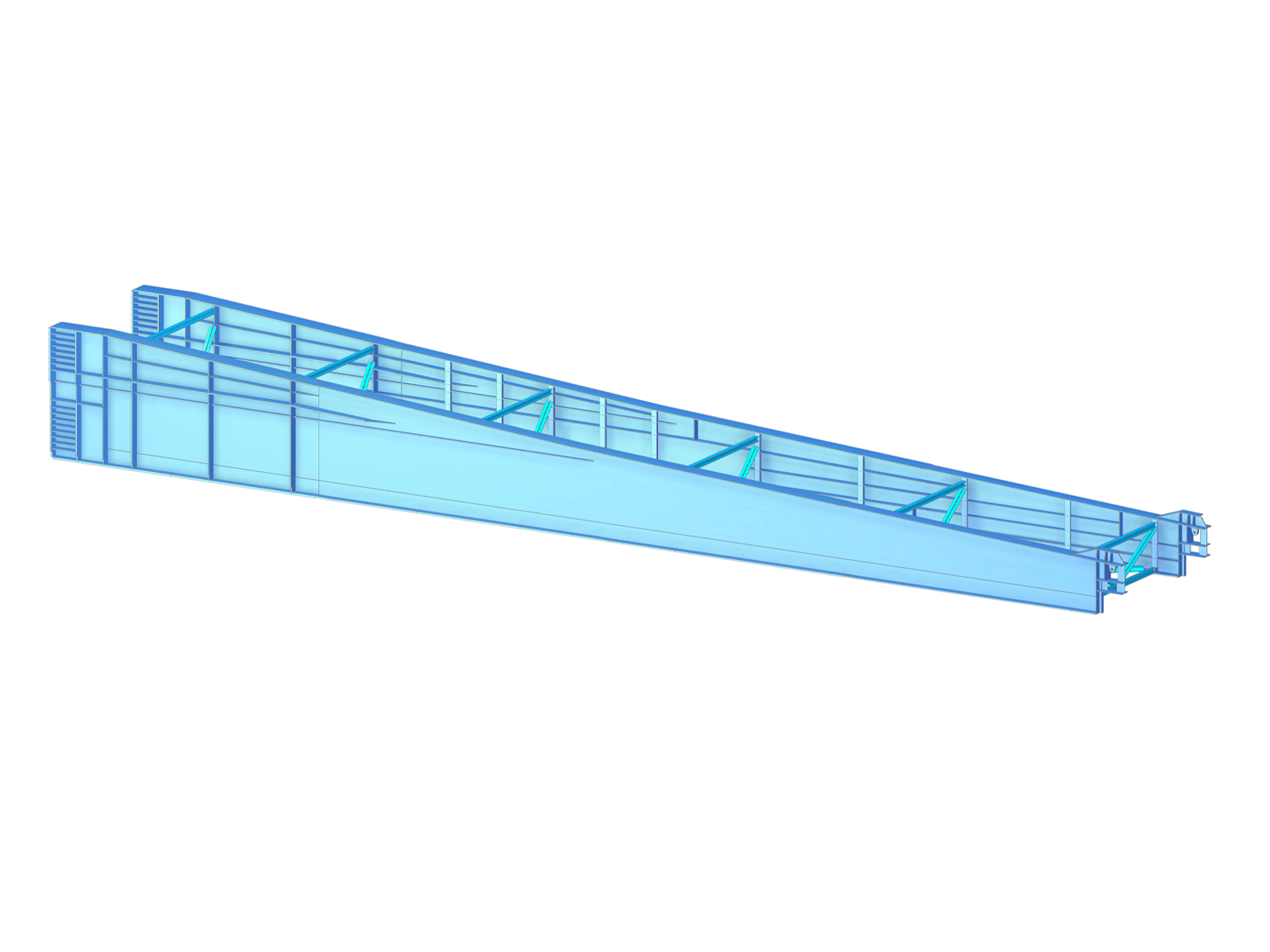

Ocelový výsuvný nos navržený pro podélný výsun betonové komory mostní estakády na dálnici D35 v České republice.
Ocelový výsuvný nos je speciálně navržen pro podélný výsun betonové komory na mostní estakádě dálnice D35 v České republice.
Design nosu umožňuje jeho další využití v obdobných stavebních projektech s možností rozměrových variací. Pro návrh byl použit prutový a stěno-prutový prostorový model zpracovaný pomocí programů SHAPE-THIN 8 a RFEM.
Výpočetní model vytvořili Ing. Petr Nečesal, Ing. David Marván a společnost PIS PECHAL, s.r.o.
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 744 |
| Nombre de lignes | 1140 |
| Nombre de barres | 978 |
| Nombre de surfaces | 20 |
| Nombre de cas de charge | 172 |
| Nombre de combinaisons de charges | 135 |
| Nombre de combinaisons de résultats | 5 |
| Poids total | 111,432 t |
| Dimensions (métrique) | 40,420 x 5,400 x 4,467 m |
| Dimensions (impériales) | 132.61 x 17.72 x 14.66 feet |
| Version du logiciel | 5.36.01 |
