Détail de l’assemblage entre le translateur de lançage et la poutre caisson du pont

Vue détaillée du translateur de lançage en acier raccordé à la poutre caisson du pont avec distribution des contraintes équivalentes visible sur les surfaces

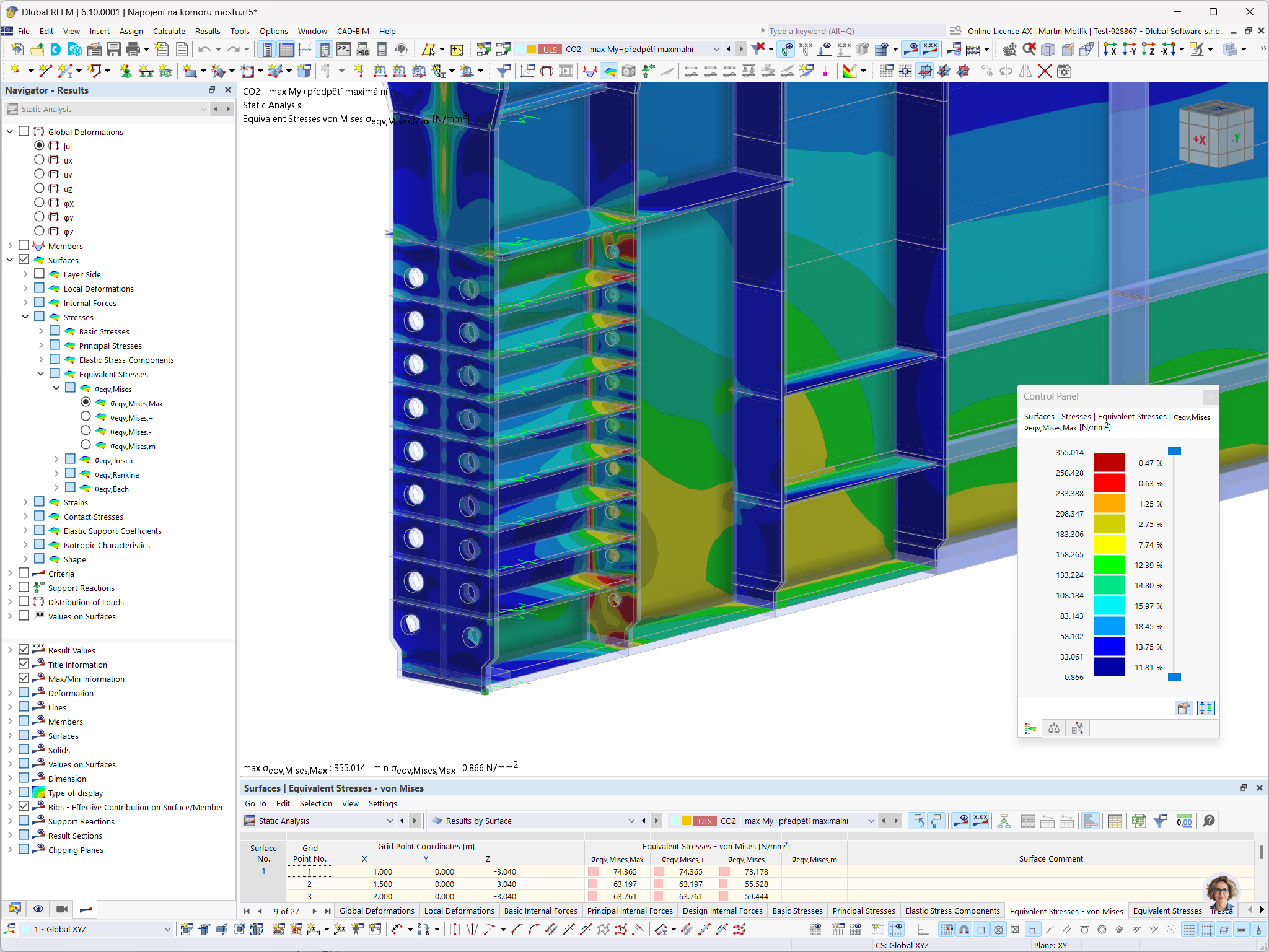

Cette image illustre le détail d’assemblage complexe entre un translateur de lançage en acier et une poutre caisson de pont, en montrant les contraintes équivalentes réparties sur les surfaces. Le modèle est le fruit de l’expertise des logiciels RFEM des ingénieurs Petr Nečesal et David Marván de la société PIS PECHAL, s.r.o.
Utilisé dans
Modèle 3D
Non disponible au téléchargement Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
Nombre de nœuds 744
Nombre de lignes 1140
Nombre de barres 978
Nombre de surfaces 20
Nombre de cas de charge 172
Nombre de combinaisons de charges 135
Nombre de combinaisons de résultats 5
Poids total 111,432 t
Dimensions (métrique) 40,420 x 5,400 x 4,467 m
Dimensions (impériales) 132.61 x 17.72 x 14.66 feet
Version du logiciel 5.36.01
