Modèle 005664 | Pied de poteau avec connexion diagonale boulonnée

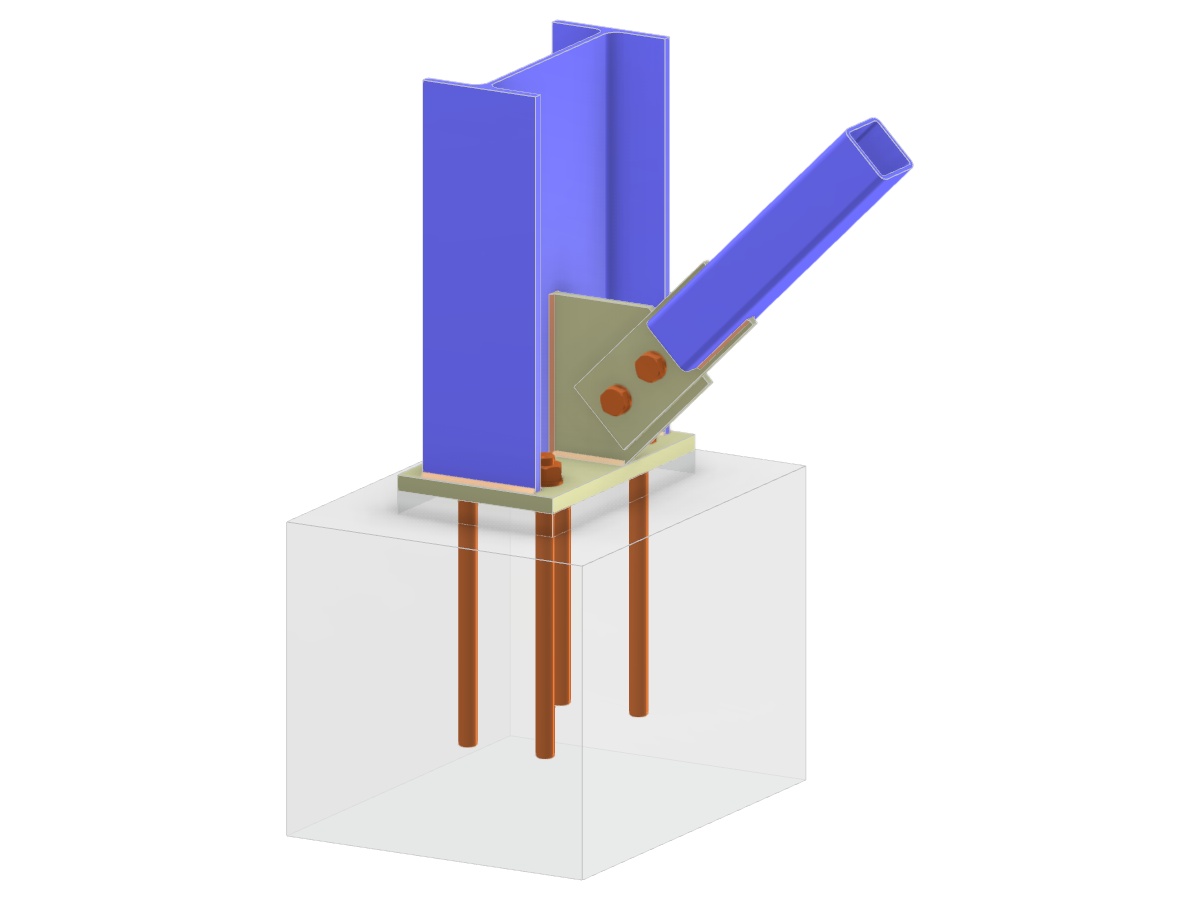

L'image montre un modèle de génie civil mettant l’accent sur une base de poteau avec des connexions diagonales boulonnées. Il présente un poteau en I connecté à une section creuse rectangulaire (SHS) diagonale à l’âme de poteau. Les composants comprennent une platine d’ancrage, une gousset et une languette, tous ancrés solidement. Cette configuration est représentative d’un cas de connexion complexe dans la conception de structures en acier.
Utilisé dans
Modèle 3D
Spécifications
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,065 t |
| Dimensions (métriques) | 1,000 x 1,000 x 0,000 m |
| Dimensions (impériales) | 3.28 x 3.28 x 0 feet |
