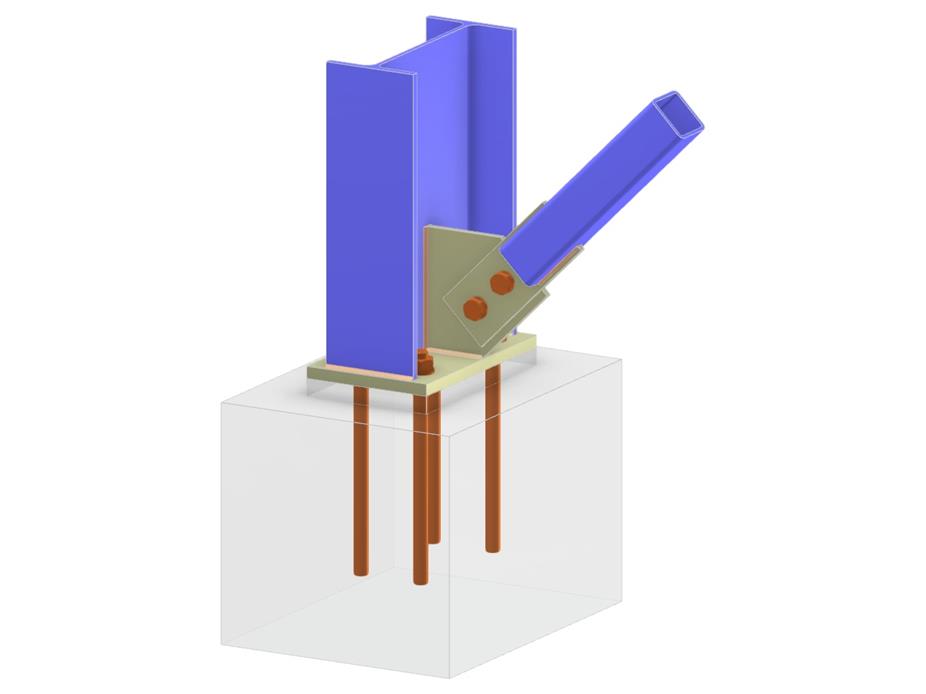

Ce modèle représente une connexion structurelle comprenant une base de colonne avec une colonne à profil en I. Il inclut un RHS diagonal connecté à l'âme de la colonne, une plaque de base, une plaque de gousset et une plaque de connexion entaillée. La connexion utilise des fixations diagonales boulonnées et des techniques d'ancrage pour assurer la stabilité et la résistance. La conception illustre l'assemblage efficace de composants en acier pour une construction robuste.
Pied de poteau avec connexion diagonale boulonnée
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,065 t |
| Dimensions (métriques) | 1,000 x 1,000 x 0,000 m |
| Dimensions (impériales) | 3.28 x 3.28 x 0 feet |
