Modèle 005667 | Pied de poteau avec gousset et connexion diagonale boulonnée

Assemblage structurel montrant pied de poteau avec gousset, diagonale RHS boulonnée à l’âme du poteau, plaque de connexion avec linguet, plaque d’assise et ancrage approprié.

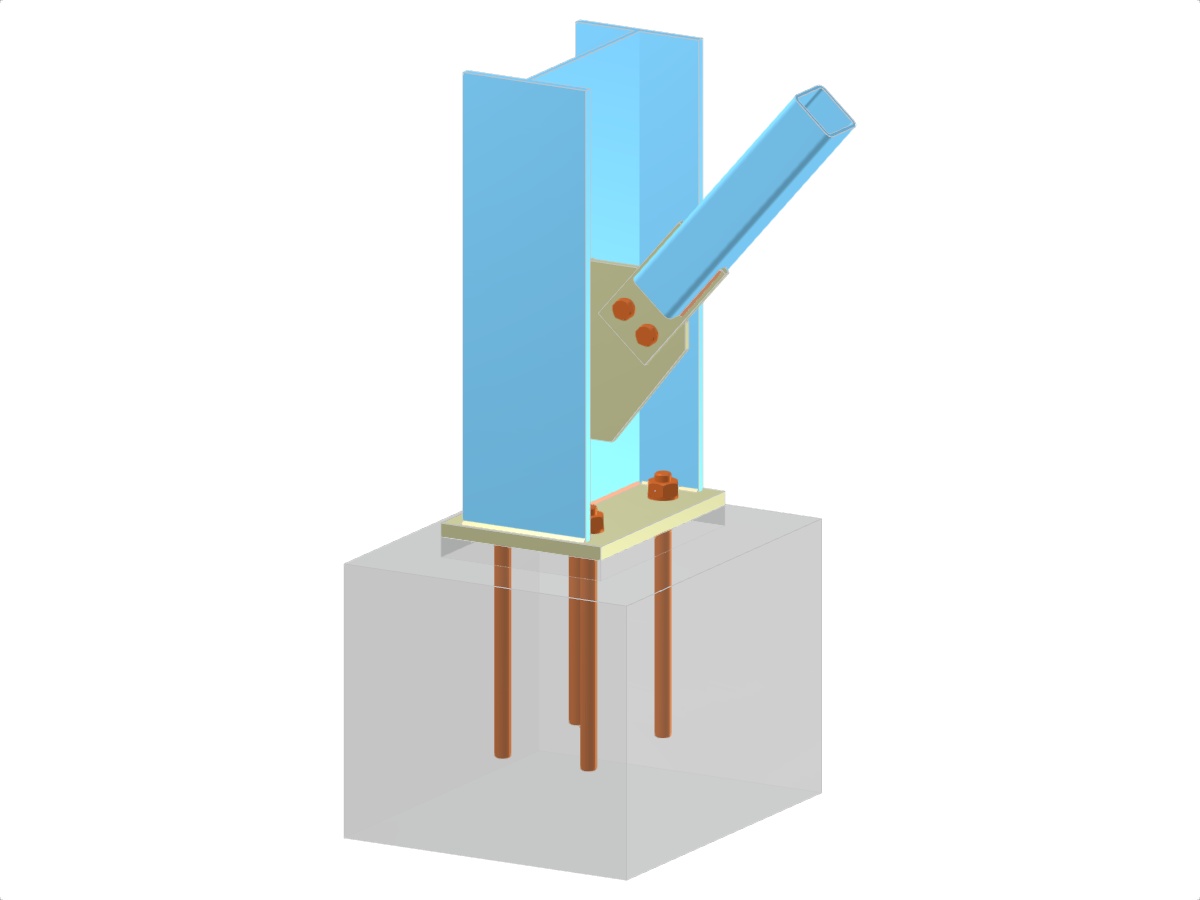

L'image représente un modèle structurel détaillé présentant une base de poteau avec une gousset et une connexion diagonale boulonnée à l’aide d’un élément RHS. Le poteau est un profilé en I relié à la plaque de base, et la configuration structurelle inclut une platine de connexion. L’ancrage approprié à la base est également bien visible, soulignant les mécanismes de transfert de charge de l’assemblage.
Utilisé dans
Modèle 3D
En savoir plus sur le modèle 3D
Spécifications
Nombre de nœuds 3
Nombre de lignes 2
Nombre de barres 2
Nombre de surfaces 0
Nombre de solides 0
Nombre de cas de charge 0
Nombre de combinaisons de charges 0
Nombre de combinaisons de résultats 0
Poids total 0,069 t
Dimensions (métrique) 0,700 x 1,000 x 0,000 m
Dimensions (impériales) 2.3 x 3.28 x 0 feet
