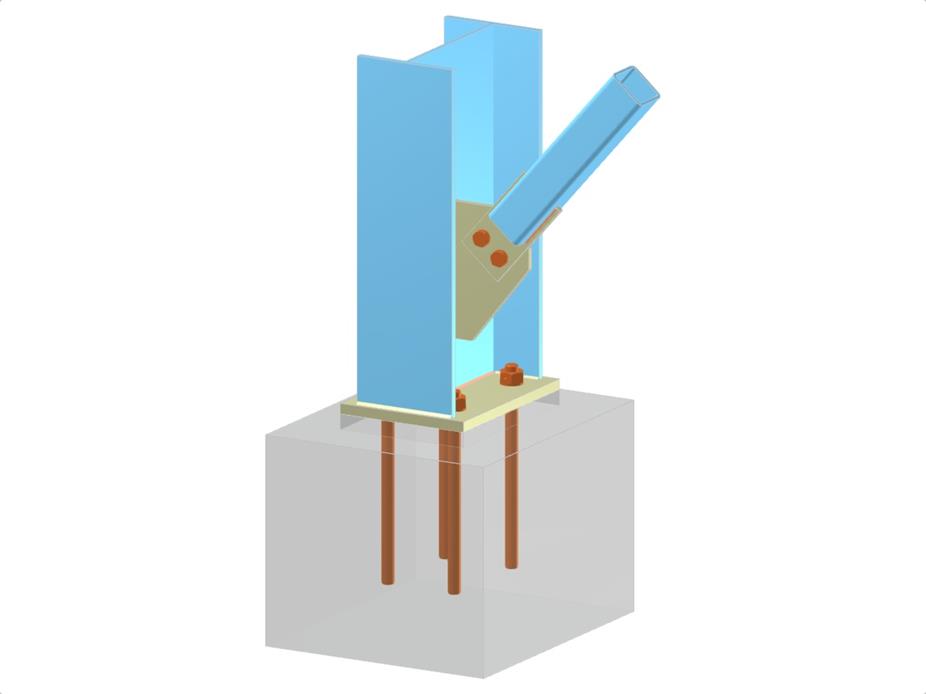

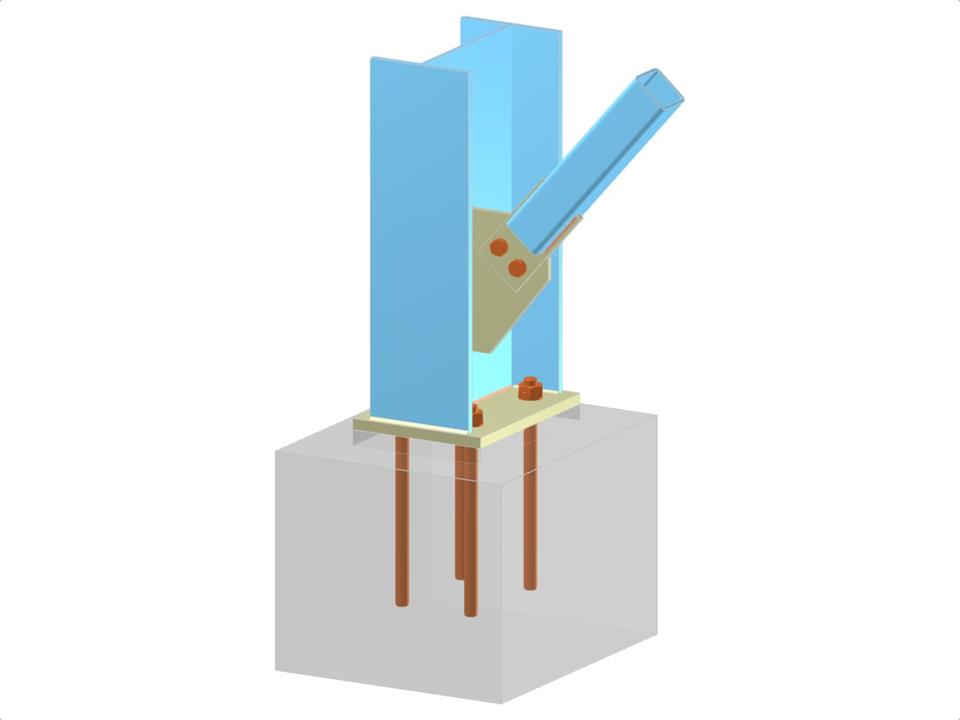

Ce modèle détaille la conception d'une base de colonne structurelle comportant une colonne à profil en I avec un RHS diagonal connecté à l'âme de la colonne. L'ensemble intègre une plaque de base et une plaque d'about avec une conception de plaque de connexion encastrée, permettant une connexion diagonale boulonnée. Les détails d'ancrage assurent la stabilité et l'intégrité de la connexion.
Pied de poteau avec plaque d’about et connexion diagonale boulonnée
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,069 t |
| Dimensions (métrique) | 0,700 x 1,000 x 0,000 m |
| Dimensions (impériales) | 2.3 x 3.28 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
