Système et charge

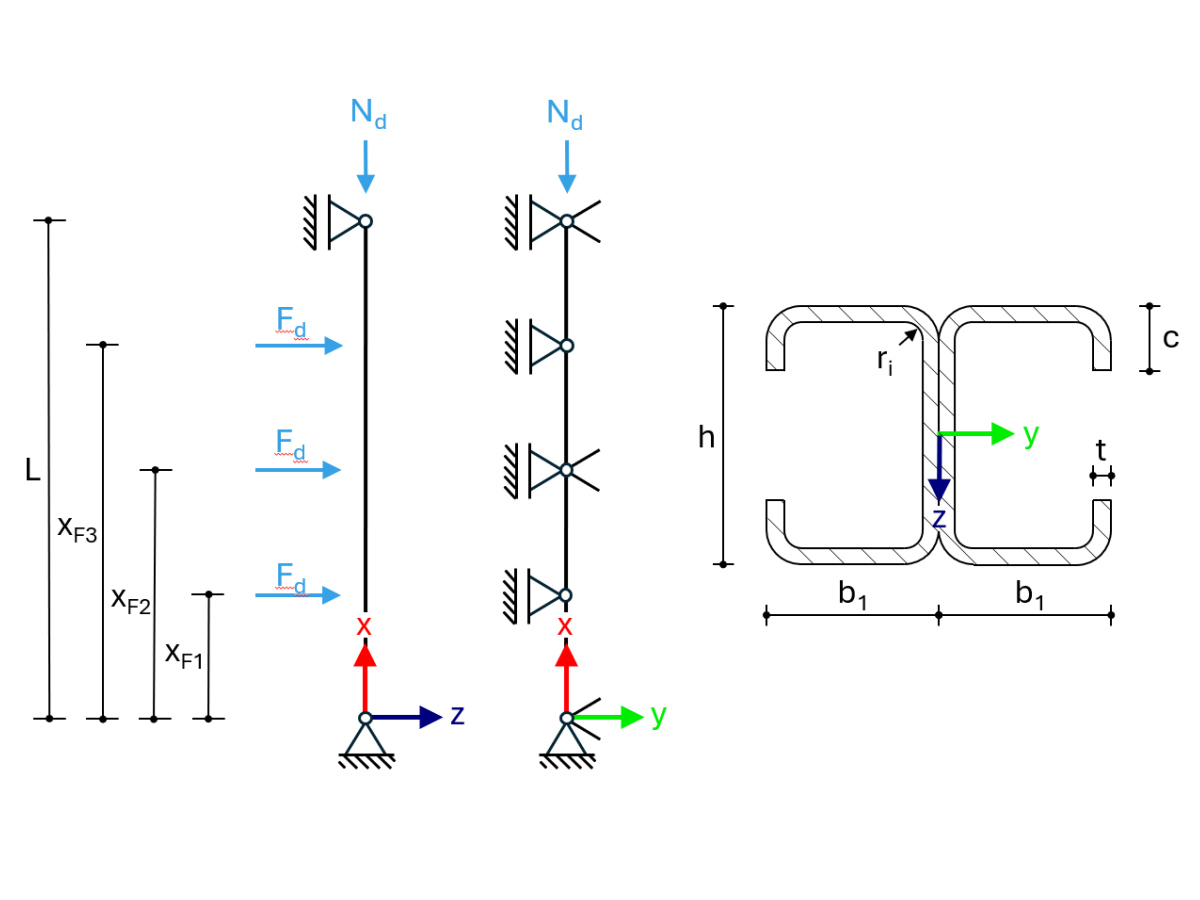

L’image montre un poteau de portique avec charge. Le poteau est modélisé comme une poutre articulée en direction z. Aux points de tiers de la hauteur du poteau, il est maintenu latéralement dans la direction y. De plus, au milieu du poteau, la rotation autour de l'axe x est empêchée.
La section est composée de deux profils en C disposés dos à dos et reliés par paires de boulons dans la partie âmes. L'assemblage est conçu de manière à ne pas empêcher le flambement local sur toute la largeur de l’âme.
Le poteau est soumis à un effort de compression axial et à trois charges transversales.
