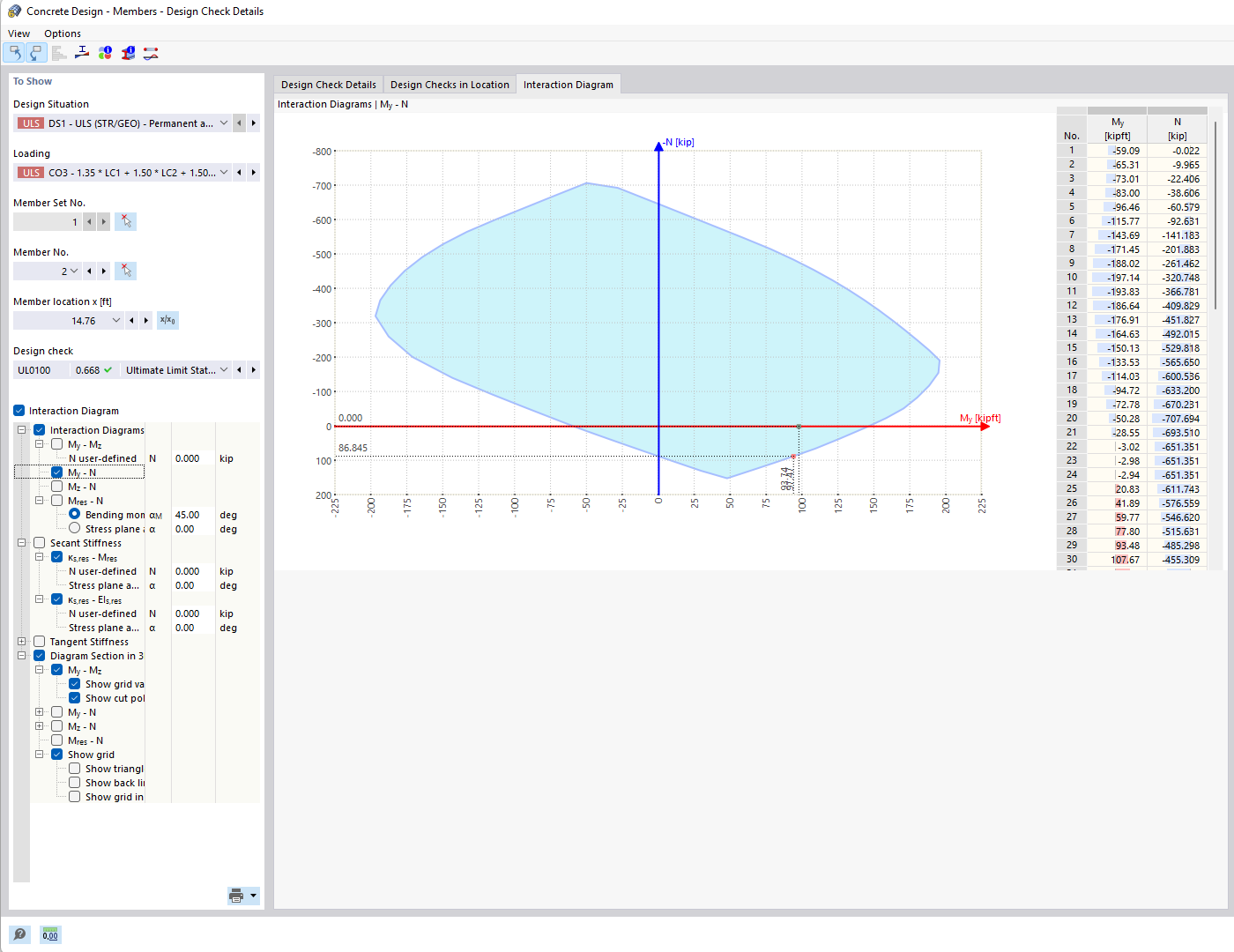

Diagramma di interazione per momento e forza assiale
Rappresentazione del diagramma di interazione momento-forza assiale per l'analisi della capacità portante di sezioni in calcestruzzo armato.
L'immagine mostra un diagramma di interazione momento-forza assiale, che rappresenta graficamente le relazioni tra i momenti flettenti e le forze assiali nelle sezioni in calcestruzzo armato. Consente di analizzare la capacità portante della sezione attraverso un'uscita grafica, supportata da tabelle dinamicamente collegate che rappresentano i punti della capacità limite. Il diagramma può essere creato con gli assi delle sezioni o con un vettore di momento individuale per generare un diagramma Mres-N. Ulteriori visualizzazioni 3D consentono analisi avanzate dei valori di taglio.
2025-03-24
026988

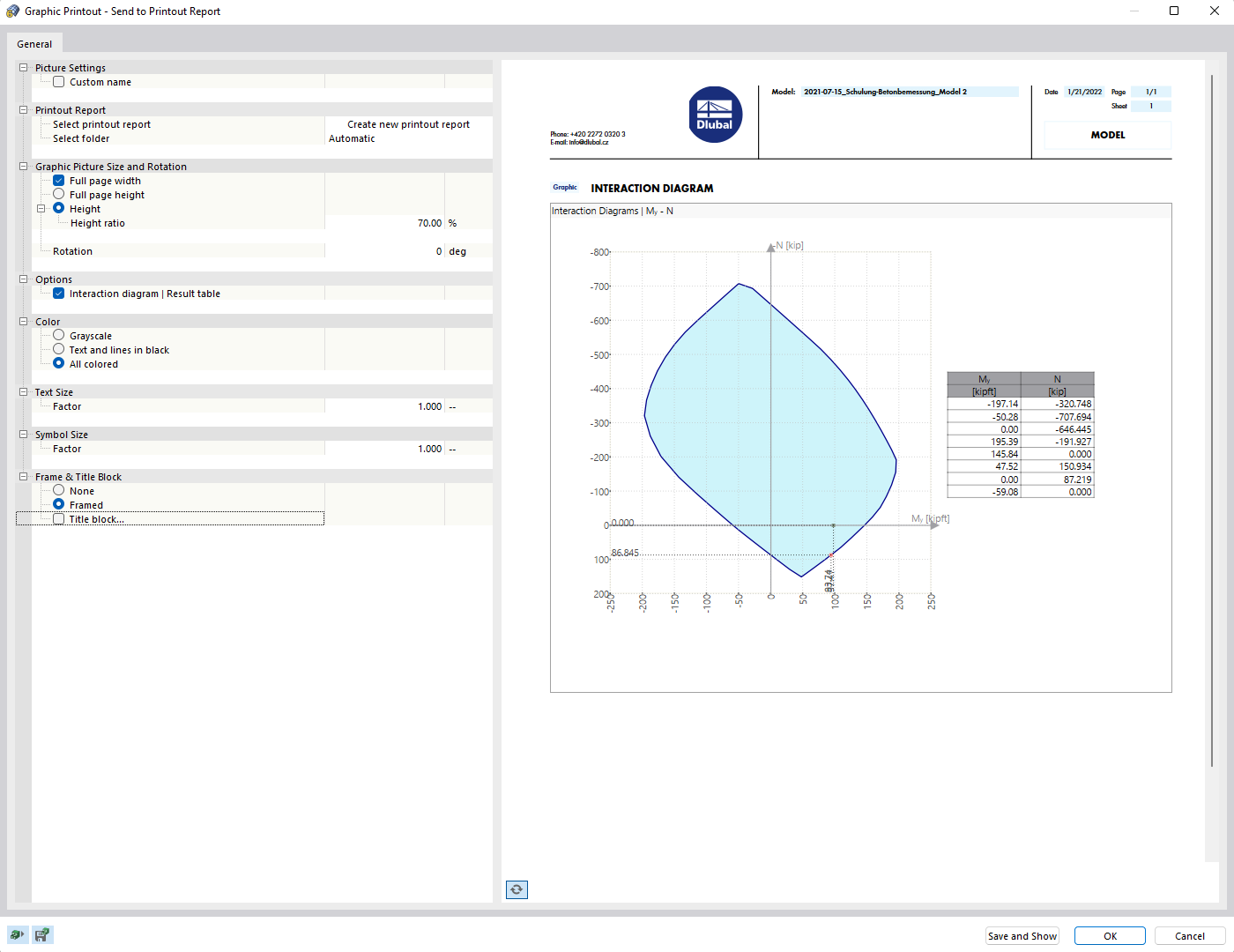

Stampa del diagramma di interazione nella relazione di calcolo
Diagramma di interazione visualizzato in una relazione di calcolo
L'immagine mostra un diagramma di interazione incorporato in una relazione di calcolo. Illustra come vengono eseguiti i calcoli statici e dinamici nell'ingegneria delle costruzioni. Questo tipo di diagramma è fondamentale per visualizzare la capacità di carico nei calcoli strutturali. L'applicazione dimostra la documentazione completa e l'analisi di strutture complesse.
2025-03-24
026989

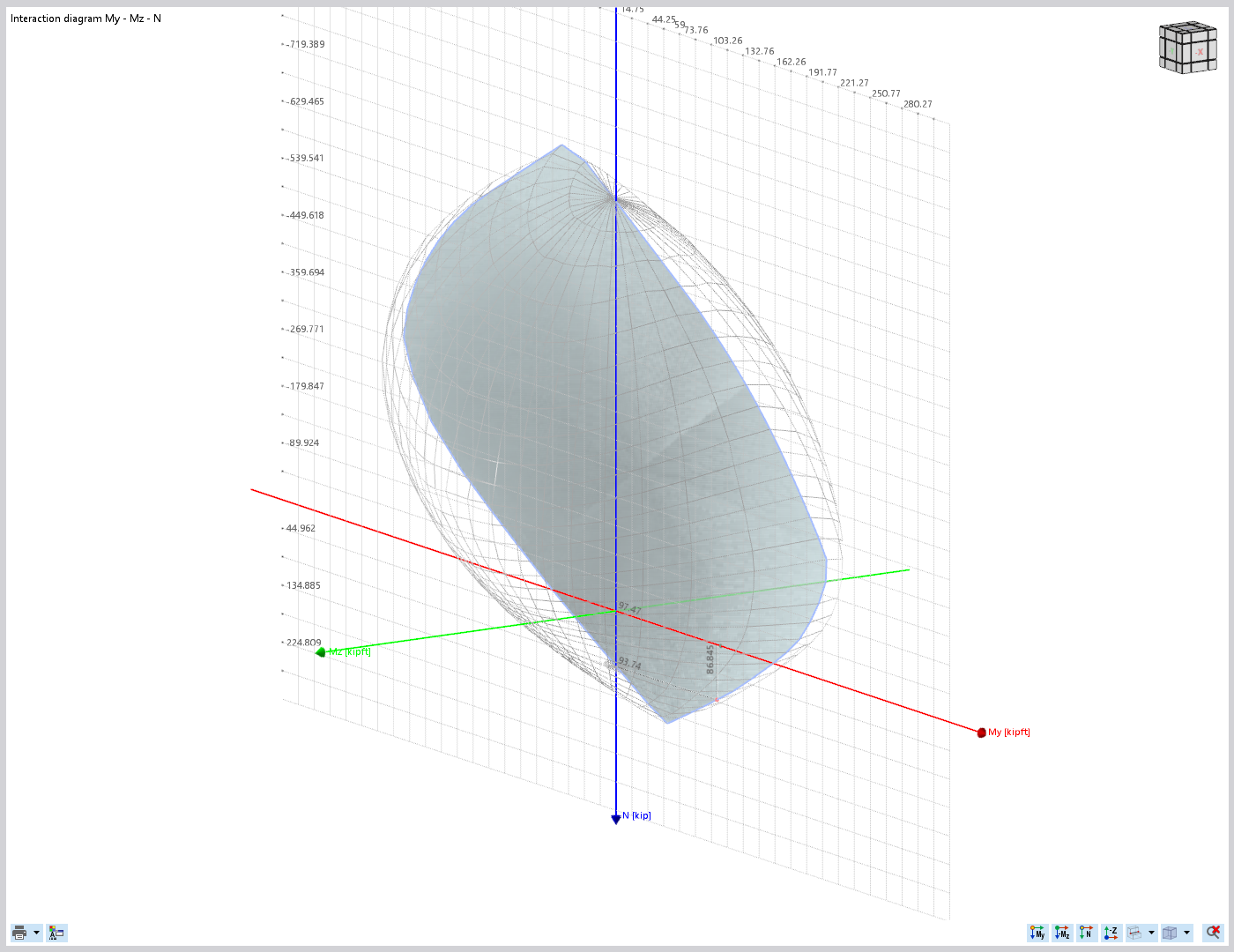

Piano di taglio per il diagramma My-N nell'interazione My-Mz-N
Il diagramma My-N mostra l'interazione tra momenti e forza assiale nel modello strutturale
Il diagramma My-N nel diagramma di interazione My-Mz-N mostra la relazione tra momenti flettenti e forza assiale. Tali diagrammi sono utilizzati per analizzare la capacità di carico delle strutture. La visualizzazione fornisce informazioni sui limiti sotto diverse combinazioni di carico.
