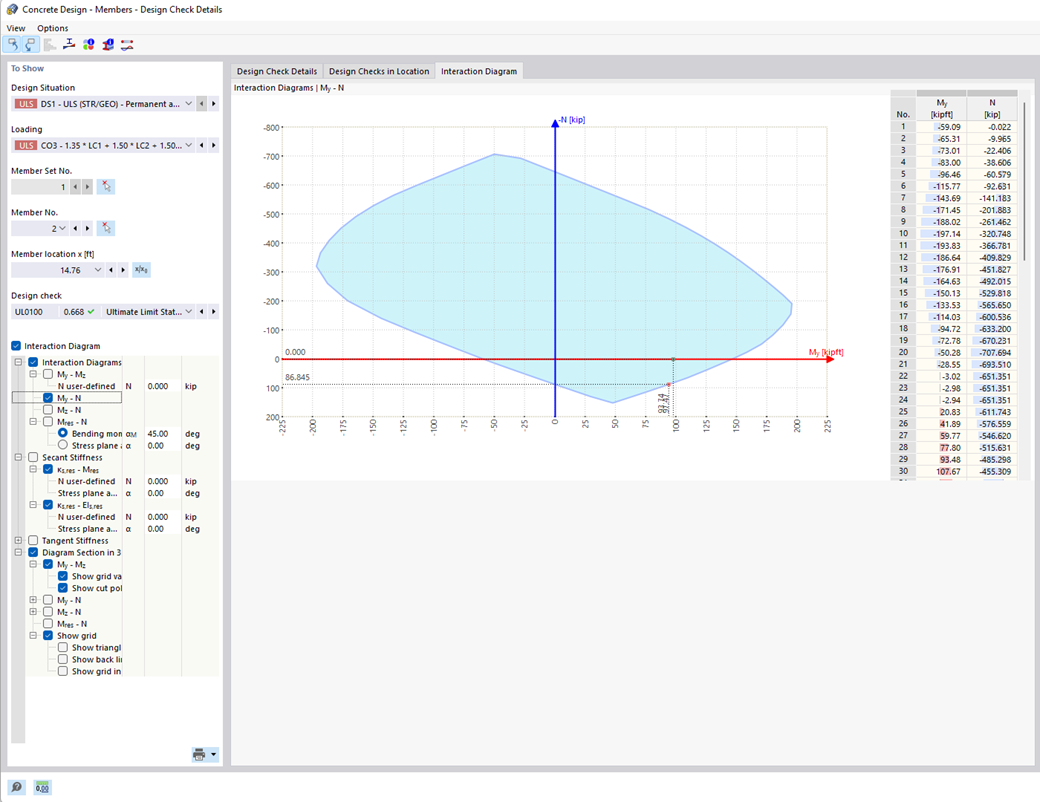

Sapevi che puoi anche visualizzare graficamente i diagrammi di interazione momento-forza assiale (diagrammi MN)? Ciò consente di visualizzare la resistenza della sezione trasversale nel caso di un'interazione tra un momento flettente e una forza assiale. Oltre ai diagrammi di interazione relativi agli assi della sezione trasversale (diagramma My-N e diagramma Mz-N), è anche possibile generare un singolo vettore momento per creare un diagramma di interazione Mres -N. È possibile visualizzare il piano di sezione dei diagrammi MN nel diagramma di interazione 3D.Il programma mostra le coppie di valori corrispondenti dello stato limite ultimo in una tabella. La tabella è collegata dinamicamente al diagramma in modo che il punto limite selezionato sia visualizzato anche nel diagramma.
Verifica calcestruzzo | Diagramma di interazione momento-forza assiale di sezioni trasversali di calcestruzzo armato
Corso di formazione online
Corso di formazione online
![Campate basate sulla Figura 5.2 da [1]](/it/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Con l'add-on Verifica calcestruzzo, è possibile eseguire la verifica a fatica di aste e superfici secondo EN 1992-1-1, Capitolo 6.8.
Per la verifica a fatica, è possibile selezionare opzionalmente due metodi o livelli di verifica nelle configurazioni di progetto:
- Livello di verifica 1: Criterio semplificato sec. 6.8.6 e 6.8.7(2): Il criterio semplificato viene eseguito per combinazioni di azioni frequenti secondo EN 1992-1-1, Capitolo 6.8.6 (2), e EN 1990, Eq. (6.15b) con i carichi di traffico rilevanti nello stato di esercizio. Un intervallo di tensione massima secondo 6.8.6 è verificato per l'acciaio di armatura. La tensione di compressione del calcestruzzo è determinata mediante la tensione ammissibile superiore e inferiore secondo 6.8.7(2).
- Livello di verifica 2: Verifica della tensione equivalente di danno sec. 6.8.5 e 6.8.7(1) (verifica a fatica semplificata): La verifica utilizzando gli intervalli di tensioni equivalenti di danno viene eseguita per la combinazione a fatica secondo EN 1992-1-1, Capitolo 6.8.3, Eq. (6.69) con l'azione ciclica specificatamente definitaQfat .
Nell'add-on Verifica calcestruzzo, è possibile eseguire la verifica sismica per aste in cemento armato secondo EC 8. Ciò include, tra le altre cose, le seguenti funzionalità:
- Configurazioni di calcolo sismico
- Distinzione delle classi di duttilità DCL, DCM, DCH
- Opzione per trasferire il coefficiente di comportamento dall'analisi dinamica
- Verifica del valore limite per il coefficiente di comportamento
- Verifica della capacità 'Colonna forte - trave debole'
- Dettagli e regole particolari per la duttilità di curvatura
- Dettagli e regole particolari per la duttilità locale
Nell'add-on Verifica calcestruzzo, è possibile determinare qualsiasi sezione trasversale RSECTION. È possibile definire il copriferro, la forza di taglio e l'armatura longitudinale direttamente in RSECTION.
Dopo aver importato la sezione trasversale armata RSECTION in RFEM 6 o RSTAB 9, è possibile utilizzarla per la verifica nell'add-on Verifica calcestruzzo.
Vai al video esplicativo
Il programma di analisi strutturale fornisce una chiara panoramica di tutte le verifiche eseguite per la norma di progetto. È necessario determinare un criterio di verifica per ogni verifica. Oltre allo stato limite ultimo e allo stato limite di esercizio, il programma verifica le regole di progetto della norma. Per ogni verifica, ci sono i dettagli di progetto inclusi i valori iniziali, i risultati intermedi e i risultati finali, disposti in modo strutturato. Una finestra informativa nei dettagli di progetto mostra il processo di calcolo con le formule applicate, le fonti delle norme e i risultati in grande dettaglio.
