2024-05-30
027046

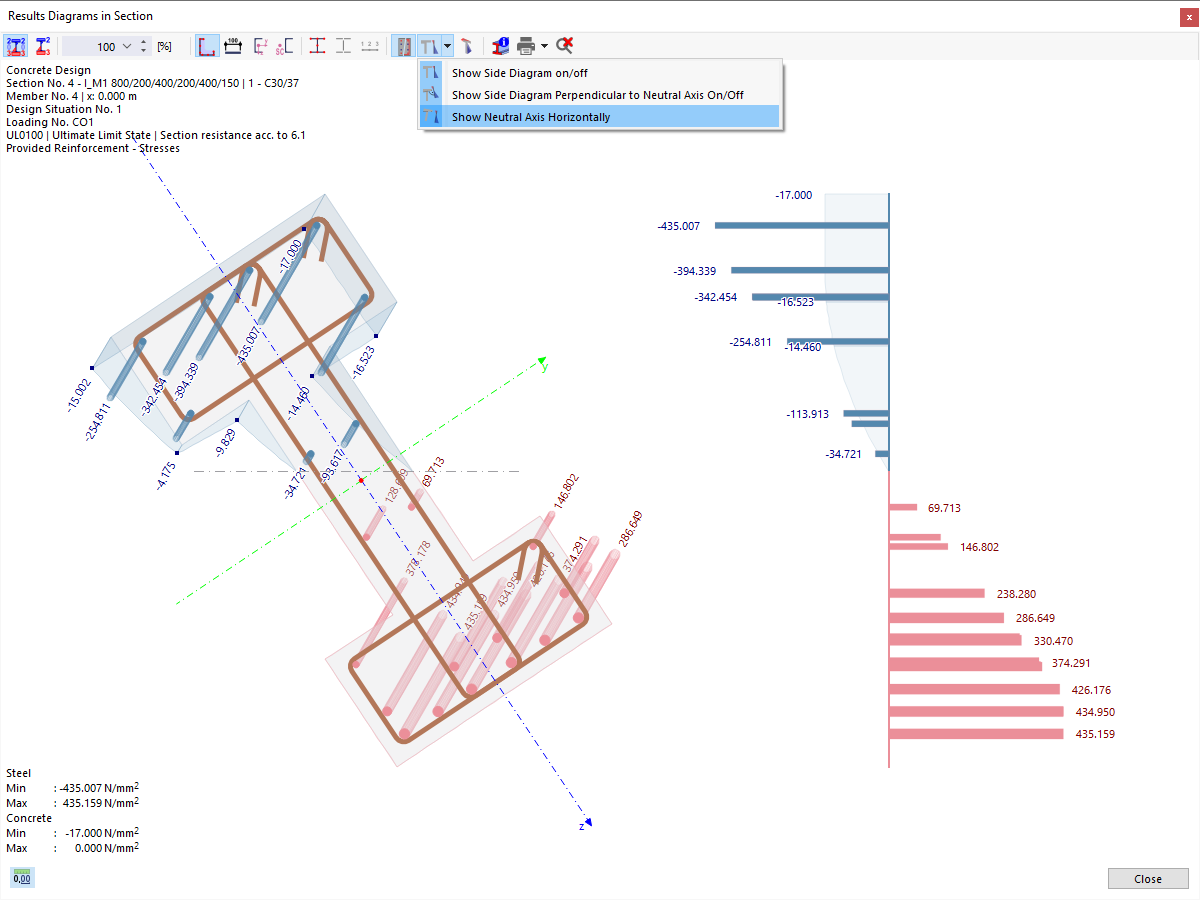

Tensioni Esistenti Sotto Azione di Carico

Raffigurazione grafica della distribuzione delle tensioni e delle deformazioni nella sezione in calcestruzzo, compresa l'armatura e l'applicazione del carico.
L'immagine mostra una visualizzazione grafica delle tensioni e delle deformazioni della sezione trasversale in un componente in calcestruzzo. Illustra le tensioni e le deformazioni presenti nella sezione trasversale del calcestruzzo e nell'armatura longitudinale al momento dell'applicazione del carico. Le tensioni sono visibili sia in un disegno delle tensioni 3D che in un disegno 2D. Questa rappresentazione supporta l'analisi nell'albero dei risultati di verifica, per valutare gli effetti strutturali sotto tagli limite.
Usato in
2025-03-24
027048

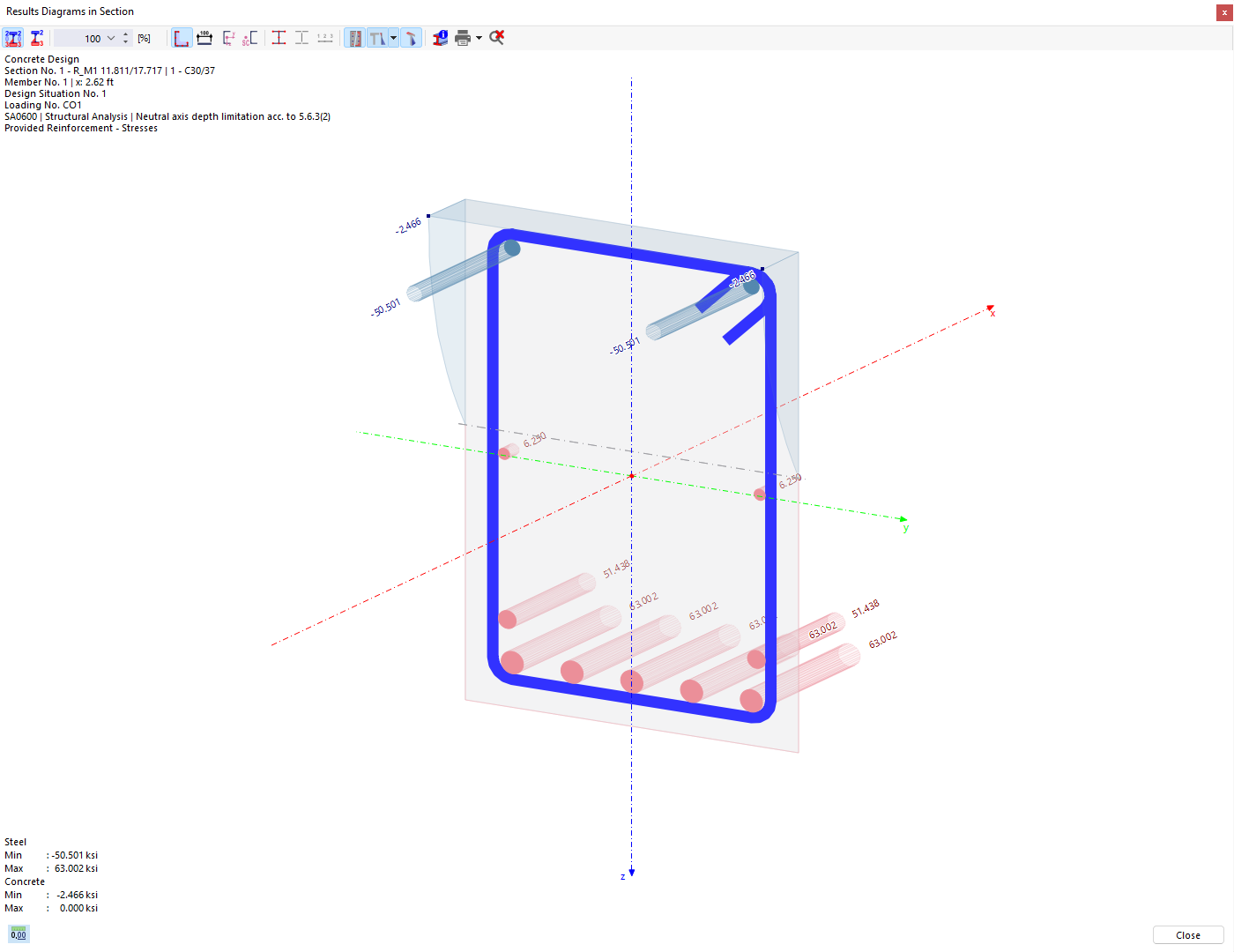

Tensioni nei barre di armatura e nella sezione di calcestruzzo
Visualizzazione delle tensioni e delle deformazioni nelle sezioni di calcestruzzo sotto l'effetto dei carichi.
L'immagine mostra la rappresentazione grafica delle tensioni e delle deformazioni in una sezione di calcestruzzo e nelle barre di armatura. Le tensioni sono illustrate in una vista 3D o come grafica 2D. Le tensioni e le deformazioni sono visualizzate con l'armatura longitudinale sotto diverse azioni di carico. La visualizzazione si adatta ai parametri selezionati nei dettagli di verifica nella navigatore Risultati.
2025-03-24
027049

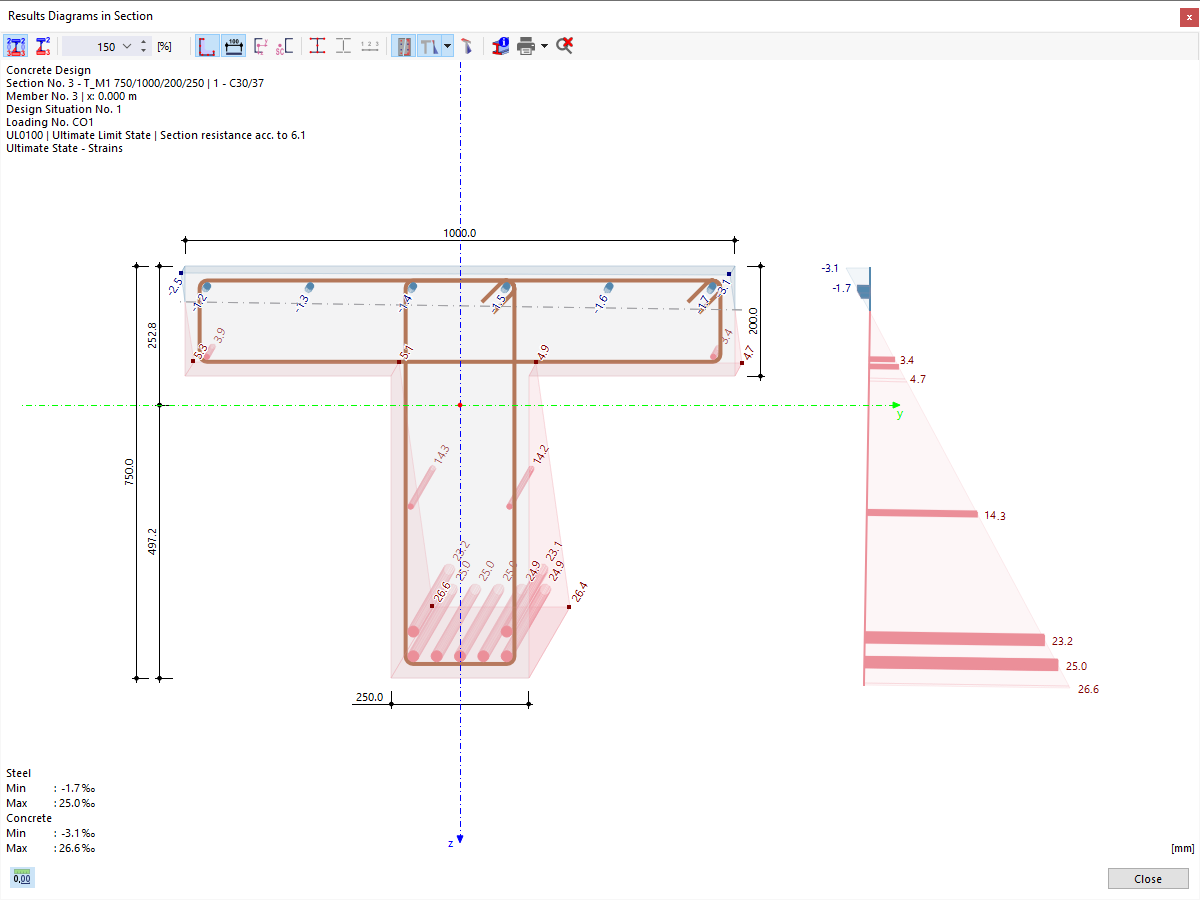

Deformazioni agli stati limite
Output grafico per l'analisi delle tensioni e deformazioni in sezioni di calcestruzzo e armature sotto carichi
L'immagine mostra un output grafico dettagliato delle tensioni della sezione trasversale nel calcestruzzo nei valori delle azioni limite. Viene mostrata la distribuzione delle tensioni e delle deformazioni nella sezione trasversale in calcestruzzo e anche nell'armatura longitudinale. La rappresentazione visiva offre sia immagini di tensioni 3D che grafici 2D per un'analisi dettagliata. Tali output grafici servono per la valutazione delle tensioni e delle deformazioni sotto diverse condizioni di carico.
2025-03-24
027050

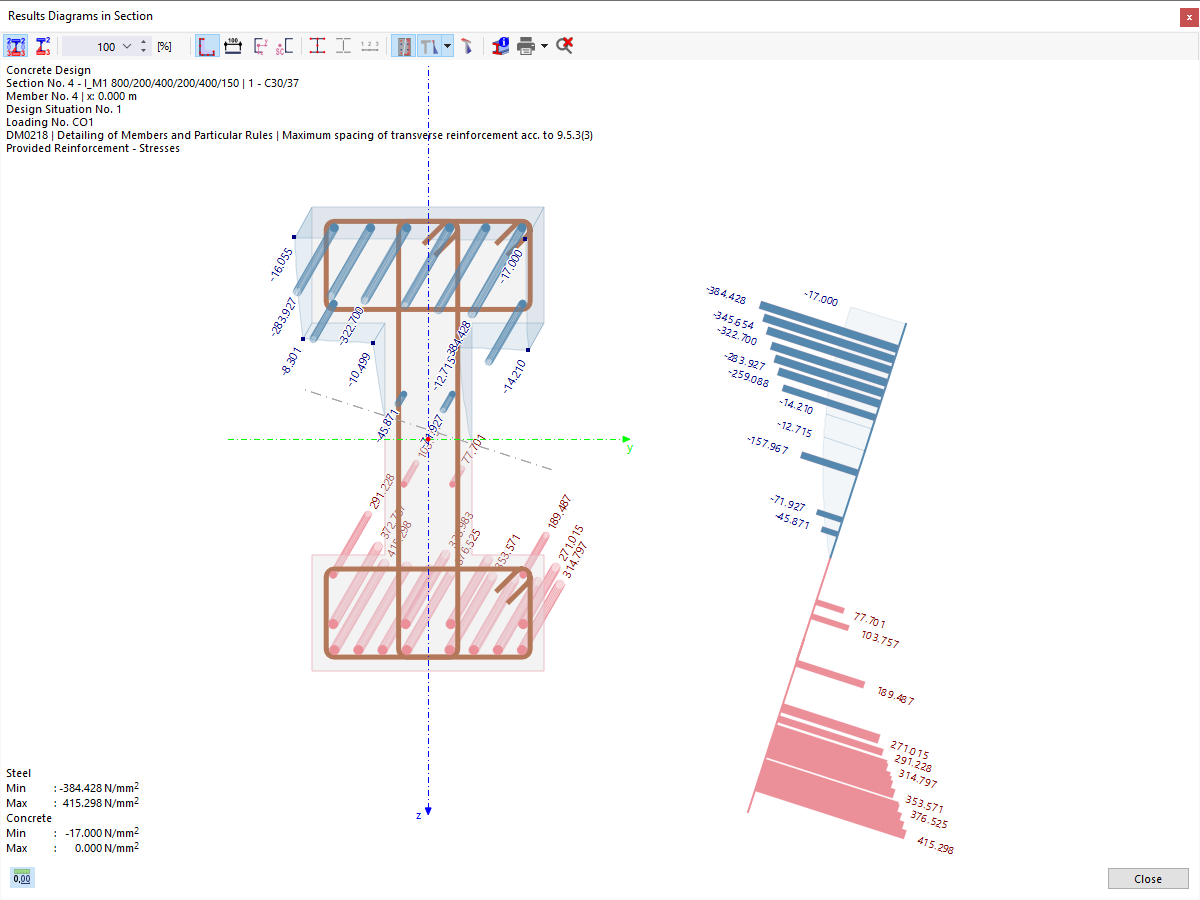

Deformazioni esistenti nelle barre di armatura e nella sezione in calcestruzzo sotto l'azione del carico
Visualizzazione 3D delle tensioni della sezione trasversale nell'armatura in calcestruzzo sotto carico.
L'immagine mostra la distribuzione delle tensioni e delle deformazioni nella sezione in cemento armato sotto l'influenza dei carichi. Viene offerta sia una vista delle tensioni 3D che una rappresentazione 2D per valutare visivamente i risultati. La distribuzione delle tensioni nelle barre di armatura è un aspetto essenziale per garantire la capacità portante della struttura costruita. Le rappresentazioni grafiche consentono un'analisi completa delle sollecitazioni del materiale.
