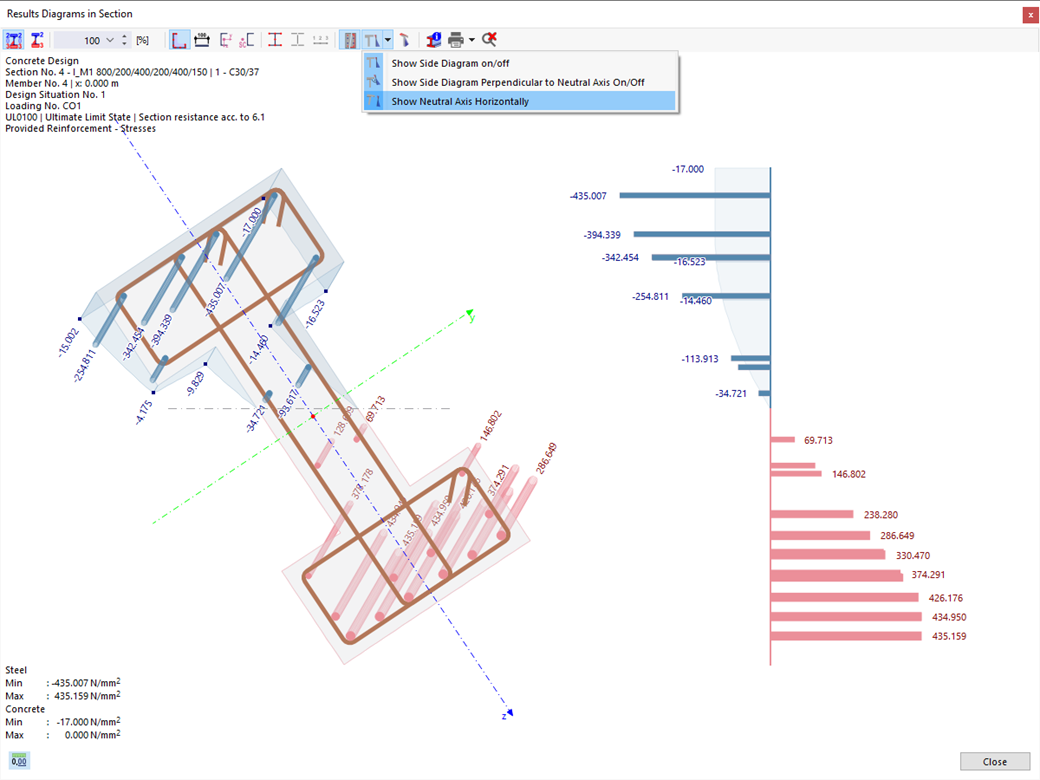

È possibile visualizzare le tensioni e le deformazioni esistenti di una sezione trasversale di calcestruzzo e l'armatura come un'immagine di tensione 3D o un grafico 2D. A seconda dei risultati selezionati nell'albero dei risultati dei dettagli di progetto, le tensioni o le deformazioni vengono visualizzate nell'armatura longitudinale definita sotto le azioni di carico o le forze interne limite.
Verifica calcestruzzo | Visualizzazione grafica delle tensioni delle sezioni trasversali
